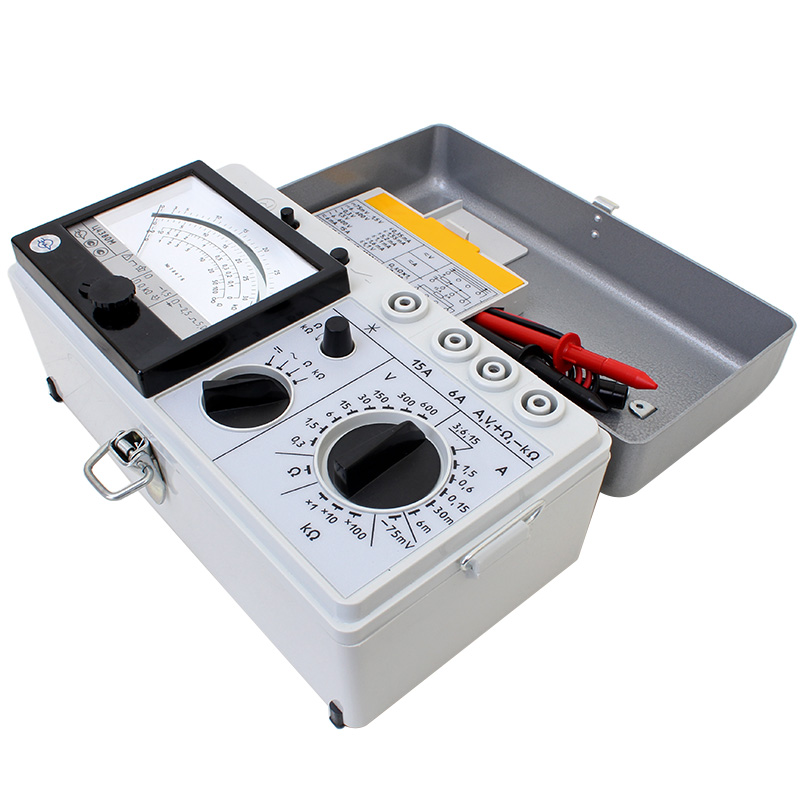

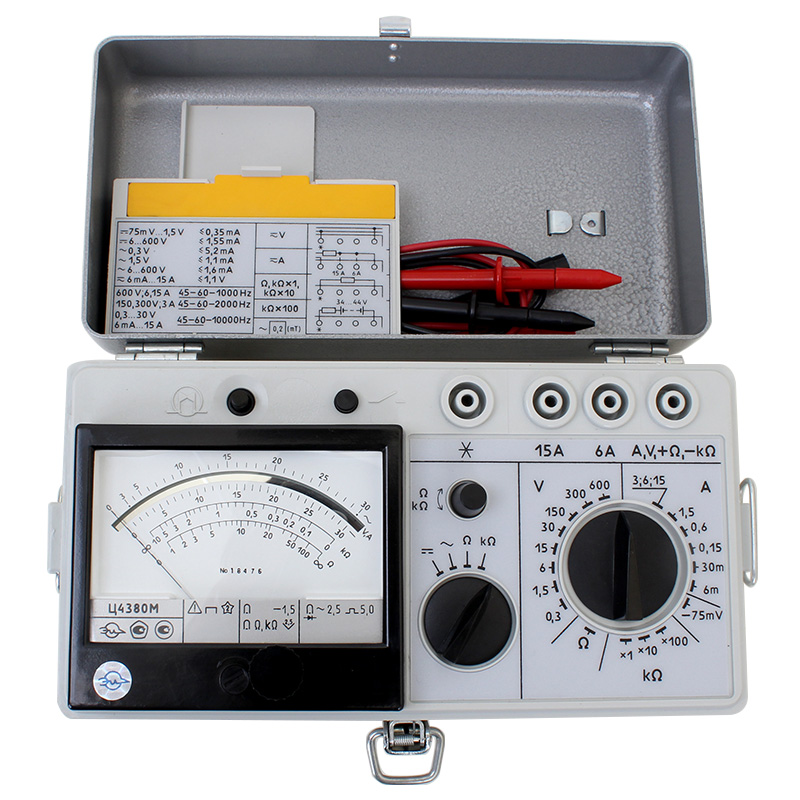

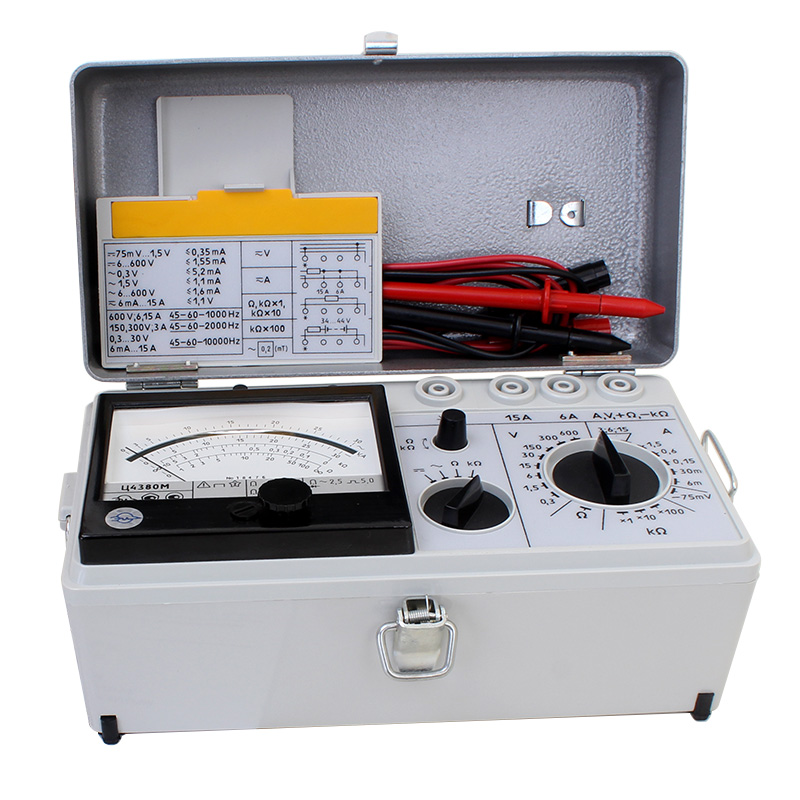

Прибор Ц4380М

Прибор Ц4380М конструктивно относится к категории магнитоэлектрических устройств, оснащённых механическим указателем, противодействующим моментом механического типа и подвижной катушкой, размещённой на растяжках. По своему принципу работы и особенностям исполнения он является измерительным выпрямительным прибором, в работе которого используются полупроводниковые выпрямительные элементы. За счёт использования возможностей добавочных сопротивлений вольтметра и коммутации шунтов амперметра возможно расширение измерительных диапазонов.

Применение прибора Ц4380М

Прибор Ц4380М активно используется при необходимости выполнения измерений напряжения и силы тока (постоянного, среднеквадратичного, импульсного), а также величины сопротивления электрических цепей. В последнем случае обязательным условием для проведения измерений становится отсутствие нарушений в работе оборудования при их взаимодействии с мультиметром Ц4380М.

Рабочее предназначение

Многофункциональный этого наименования оснащён автоматически срабатывающей защитой от возникновения перегрузки, что доказывает успешность использования этого прибора для измерений в ходе выполнения наладочных, ремонтных работ. Кроме того, он необходим для выполнения работ по эксплуатации разнообразных устройств и щитов автоматики. Сюда же попадают устройства сигнализации, используемой при комплектации оборудования железнодорожного транспорта. По своему климатическому исполнению наш прибор относится к устройствам, выполненным для эксплуатации в условиях умеренного и холодного климата. Согласно технической документации, прибор способен выдерживать в течение 2 ч перегрузку до 120 % от номинальных параметров.

Диапазон измерений

постоянного, переменного, импульсного тока

6 ÷ 15000 мА

напряжение

Переменного вида

0,3 ÷ 600 В

Постоянного вида и импульсного вида

0,075 ÷ 600 В

Ток (постоянный) по сопротивлению

0,1 ÷ 1000 Ом

Рабочий диапазон частот

45 ÷ 10000 Гц

Допустимый предел основной погрешности

сила тока

Переменный вид

±2,5 %

Импульсный вид

±5 %

Постоянный вид

±1,5 %

напряжение

переменный ток

±2,5 %

импульсный ток

±5 %

Постоянный ток

±1,5 %

Температура эксплуатации

-30 ÷ +40 ˚С (при +25 ˚С допустима влажность 80 %)

Габаритные показатели

245 × 145 × 115 миллиметров

Вес устройства (1 штука)

1 500 грамм

Ориентировочный срок службы

12 лет

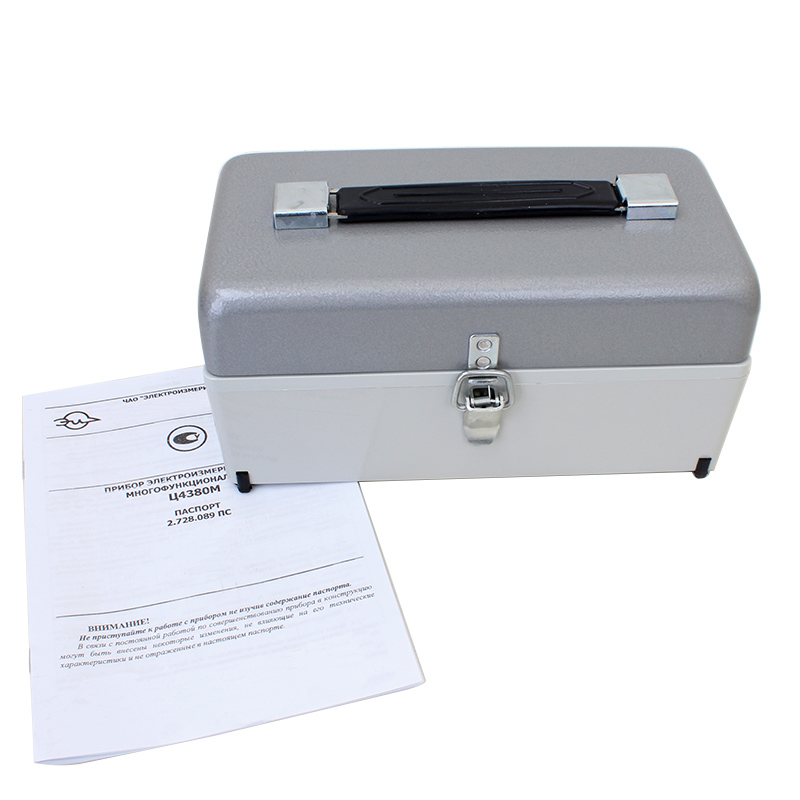

  • Контактные зажимы,
  • Соединительные провода,
  • Фонарь,
  • Документация,
  • Потребительская тара.
