Комбинированный в рабочем процессе прибор Ц4353 (мультиметр) представляет собой аппарат для определения электрических параметров в цепях. Благодаря собственным достоинствам он используется для прозвонки, определения уровня сигнала в цепях.

Общее назначение прибора Ц4353

Прибор Ц4353 для компонентов электрических и электронных схем на электротехнических предприятиях, в ремонтных мастерских и ателье. Его широко используют при совершении функций, напрямую связанных со сферой технического обслуживания. Так же востребованность присутствует в сфере ремонта электро-, радиотехнических схем установок и приборов.

Рабочие возможности, общая информация

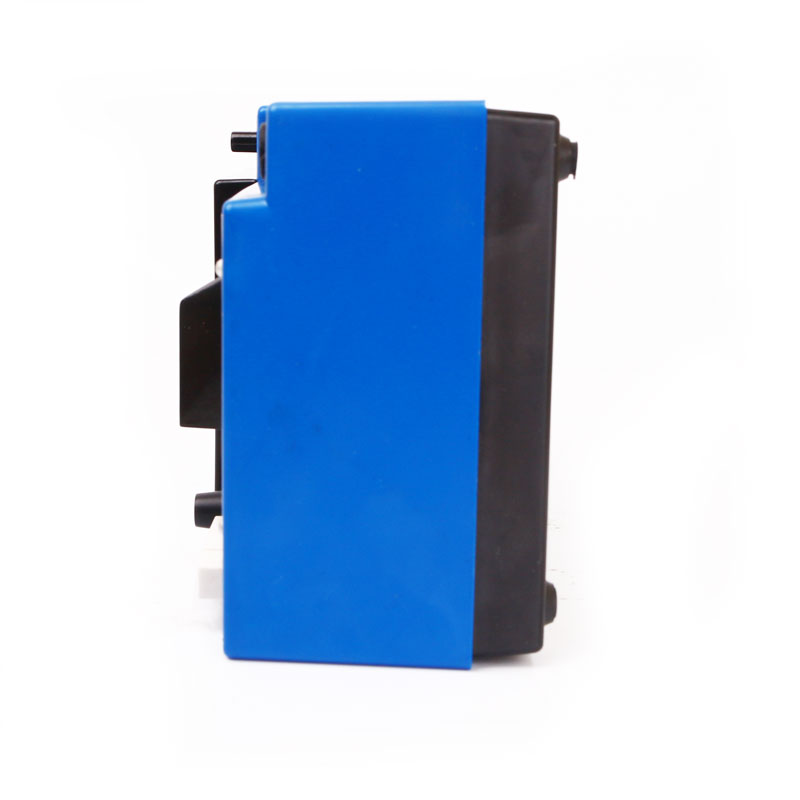

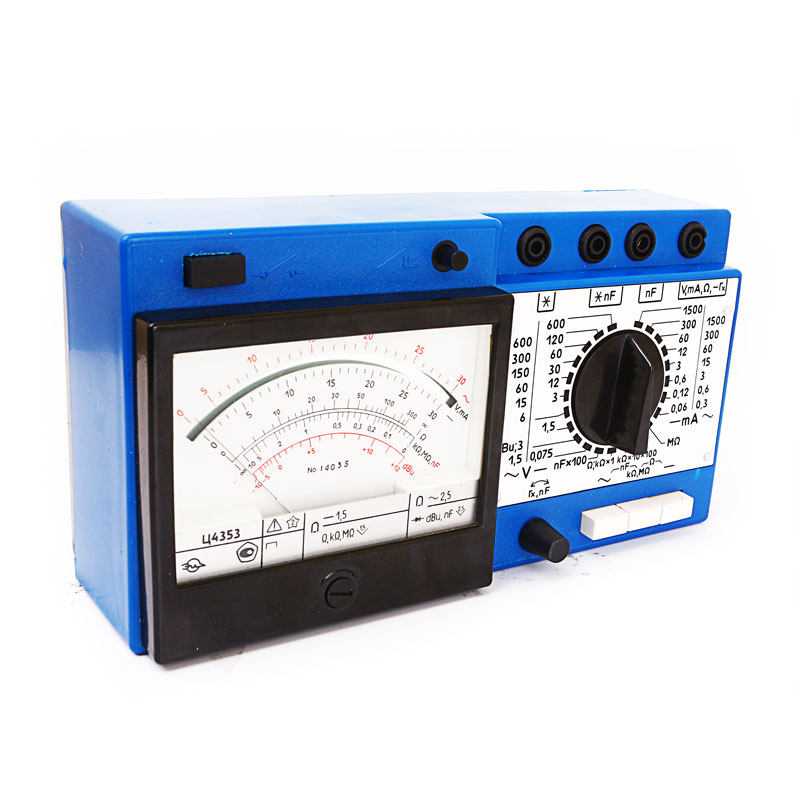

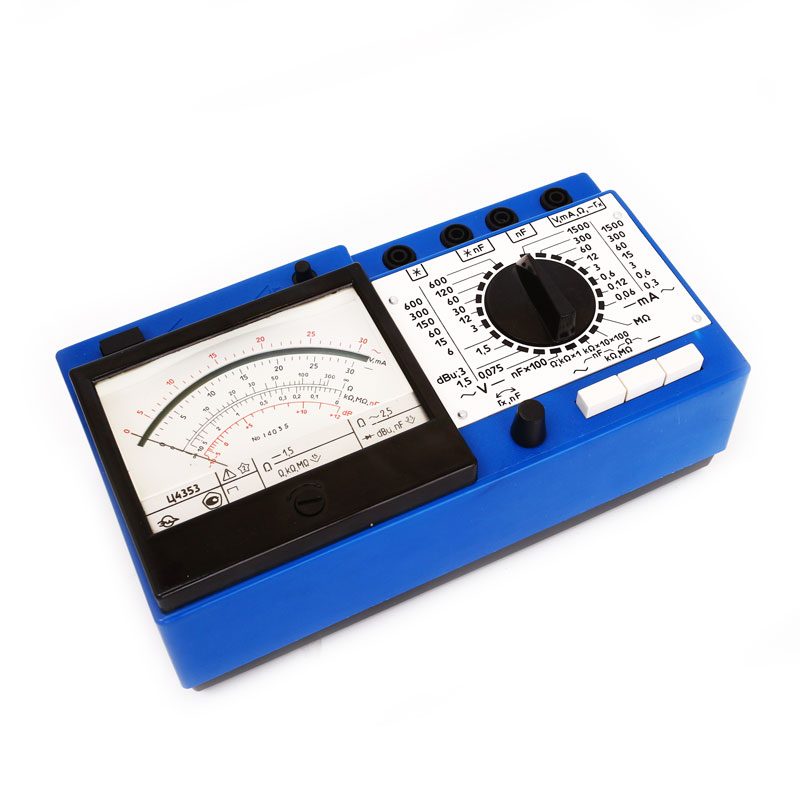

Ц4353 производится в пластмассовом прямоугольном корпусе классической формы, присущей практически всем приборам под индексом "Ц". Формально лицевая панель у нашего прибора Ц можно разделить на две части. Слева находится стрелочная измерительная головка, которая выполнена с применением магнитоэлектрического механизма с внутрирамочным магнитом на растяжках. Справа – кнопки переключения режимов и переключатель пределов измерения, ручка выставления "0" при измерении сопротивления.

Над ними располагаются входные гнёзда, которые используются для подключения измерительных проводов со щупами. На нижней, тыльной стороне прибора расположен батарейный отсек питания, закрывающийся крышкой на пружинной защёлке и предназначенный для установки трёх питающих элементов АА, где каждый по 1,5 Вольта. Переключение режимов необходимо производить при отключённых от измерительной цепи щупах, а все измерения выполняются одной рукой для предотвращения поражения электрическим током.

Для определения электрической ёмкости инструкцией предусмотрено использование любого постороннего источника для питания, соответственно не входящего в комплект поставки. Прибор снабжён автоматической защитой от электрических перегрузок. В случае её срабатывания необходимо

  • Отсоединить щупы от измеряемой цепи;
  • Проанализировать и устранить причину срабатывания защиты (часто возникает необходимость в увеличении предела измерения);
  • Включить защиту кнопкой, которая находится над стрелочным индикатором прибора, и продолжить измерения.

Параметр

Измерительный диапазон

Уровень погрешности устройства

Класс точности

Переменный вариант

ток

0,05 ÷ 1,5 А

2,5 %

2,5

напряжение

0 ÷ 600 В

1,5 %

1,5

Постоянный вариант

ток

0 ÷ 1,5 А

1,5 %

1,5

напряжение

0,25 ÷ 600 В

2,5 %

2,5

Сопротивление элементов цепи

0 ÷ 10000 кОм

1,5 %

1,5

Электрическая ёмкость

0 ÷ 0,5 мкФ

2,5 %

2,5

Частота

45 ÷ 5000 Гц

Уровень сигнала (по величине напряжению)

-10 ÷ +12 dB

2,5 %

2,5

Габаритные размеры прибора

215 × 115 × 87 мм

Прозвонка звуковая

нет

Рабочее положение

горизонтальное

Возможность проверки транзисторов

нет

Масса

1000 грамм
