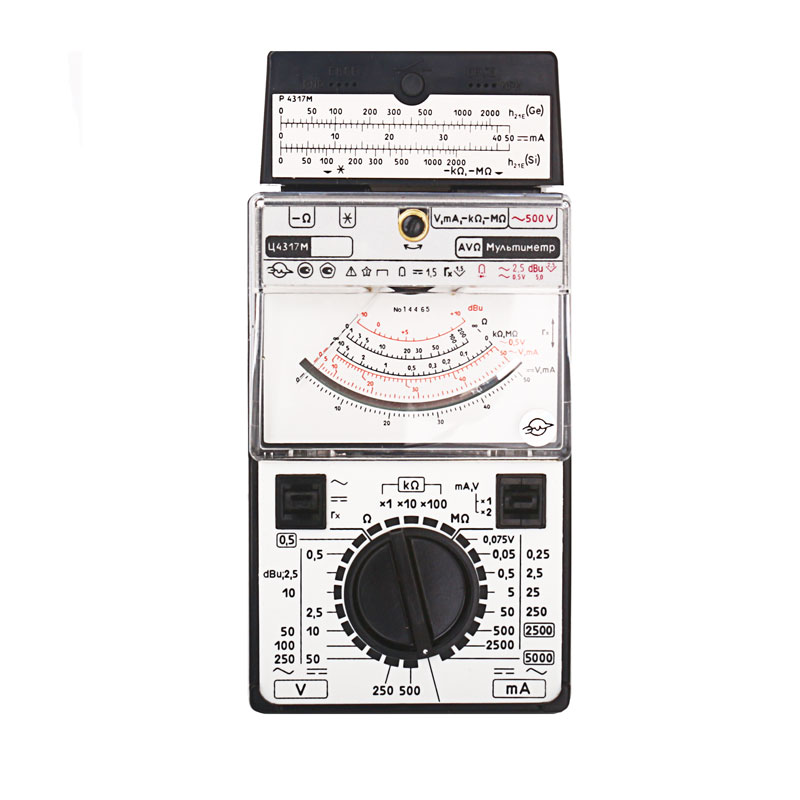

Прибор Ц4317М

Голосов: 19
Документация:
Паспорт(800.5 КБ)
11119 руб.
13000 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Количество на складе:
2 шт.
Доставка
Срок доставки от 3 до 30 дней

Описание

Многофункциональный по натуре, компактный по размерам, прибор Ц4317М необходим для измерения рабочих параметров биполярных транзисторов, комплекса физических величин и параметров работы электрических цепей, включая определение уровня сопротивления постоянному току.

Функциональное предназначение прибора Ц4317М

Прибор Ц4317М используется для выполнения полного комплекса электроизмерений, а также рабочих параметров биполярных по функциям транзисторов, при этом мощность транзистора составляет до 150 мВт. Кроме того, с его помощью возможно определение абсолютного уровня сигнала при выполнении контрольно-измерительных работ в электроустановках и радиоустройствах. Механизм часто используется в ателье и мастерских по ремонту бытовой электро-, радиотехники, радиолюбителями в быту.

Рабочие стороны

Конструктивно мультиметр со своими комплектными частями производится, а потом устанавливается в корпусную часть, выплавляемую из пластика. Лицевая панель располагает собственным стрелочным индикатором. Замена элементов питания производится без вскрытия заводских пломб. Прибор оснащён переключателем режима обозначенный как "х2", который позволяет за счёт внутренней коммутации шунтов и резисторов в 2 раза расширить пределы в которых потом будут измеряться напряжение и ток в постоянных или переменных рабочих показателях.

В приборах серии Ц предусмотрена защита от различных перегрузок в измерительной цепи, выполненная с помощью предохранителя, расположенного в батарейном отсеке. Для измерения параметров транзисторов мультиметр комплектуется устройством для их подключения Р4317М. С его помощью можно измерять следующие параметры

  • Статический показатель коэффициент А, с которым осуществляется передача тока по схеме где ОЭ (h21э) ниже 2000,
  • Обратный ток коллектора, эмиттера и перехода коллектор-эмиттер (при замкнутых выводах Э и Б) – до 50 µА.

Для использования приставки её необходимо подключить в измерительные входы прибора затем ползунковый переключатель режима поставить в положение для измерения сопротивления (rх), а диапазон измерения выбрать "0,05 мА" при этом диск регулятора, находящийся на справа на боку прибора, необходимо повернуть до упора против часовой стрелки, вставить в приставку согласно маркировки выводов, транзистор и произвести измерения.

Для измерения сопротивлений от 1 до 10 Мом необходим внешний источник постоянного напряжения, не состоящий в списке комплекта поставки. Все измерения необходимо производить согласно прилагаемой к прибору инструкции.

Характеристики

Рабочий параметр

Предельная погрешность

Измерительный диапазон

Класс точности

Переменный

напряжение

2,5 %

0,1 ÷ 1000 В

2,5

ток

2,5 %

0,025 ÷ 5000 мА

2,5

Постоянный

ток

1,5 %

0 ÷ 5000 мА

1,5

напряжение

1,5 %

0 ÷ 1000 В

1,5



сопротивление

1,5 %

0,001 ÷ 10000 кОм

1,5

Уровень сигнала

2,5 %

-10 ÷ +10 dB

2,5

Частотный диапазон

45 ÷ 5000 Гц

Габариты (миллиметры)

112 × 176 ×52

Питание

3 элемента по 1,5 В (тип АА)

Звуковая прозвонка

отсутствует

Чистая масса

600 грамм

Комплектация

  • Устройство, осуществляющее подключение транзистора Р4317М,
  • Соединительные провода,
  • Футляр для прибора и принадлежностей,
  • Техдокументация.
