Прибор Ц4317.3

Прибор Ц4317.3 – переносной стрелочный многодиапазонный измерительный прибор (мультиметр), используемый для осуществления вычисления значений тока (переменный или постоянный) в цепях электрического типа, прозвонки обесточенных цепей на обрыв, а также проверки годности электрических и электронных компонентов схем. Для повышения надёжности прибора используется встроенная автоматически срабатывающая защита от перегрузок.

Предназначение прибора Ц4317.3

Прибор Ц4317.3 используется для выполнения измерений полного спектра электрических характеристик в цепях. С его помощью может производиться прозвонка цепей для проверки их целосности, сопротивление постоянному току которых не превышает 300 Ом. Наш прибор используется при проведении персоналом работ по ремонту и обслуживанию электроустановок, радиоэлектронных аппаратов и устройств. Также применяется комбинированный прибор этого типа в радиолюбительской практике

  • При измерении параметров электронных схем (ток, напряжение, сопротивление);
  • Проверке и прозвонке радиодеталей (проводов, резисторов, транзисторов, трансформаторов и др.).

Изготовление, составная часть

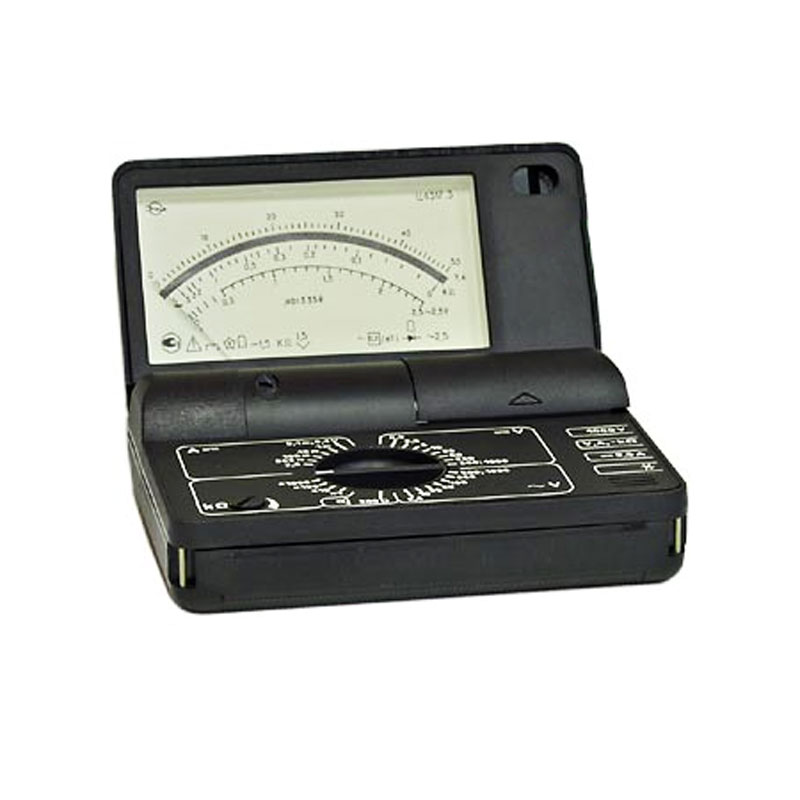

Ц4317.3 оснащается пластмассовым корпусом оригинальной конструкции в виде раскрывающейся книги. На одной его половине установлена стрелочная измерительная головка с зеркальной шкалой, которая предназначена для повышения точности считывания показаний. Такой тип индикатора позволяет отследить динамику измеряемой величины, что значительно удобнее в сравнении с цифровыми измерительными приборами.

На другой половине мультиметра расположен многодиапазонный переключатель режимов со шкалой. Слева от него находится ручка для установки нуля при измерении сопротивления на разных диапазонах, а справа – звуковой излучатель прозвонки. На боковой поверхности корпуса размещены контакты для подключения измерительных щупов. Питание прибора осуществляется от четырёх батареек или аккумуляторов типоразмера АА, что делает прибор автономным и удобным в использовании.

Постоянный ток

Размер тока

0 ÷ 2,5 А

Размер напряжения

0 ÷ 1000 В

Размер сопротивления

0 ÷ 5 МОм

Переменный ток

Размер напряжения

Минимум 0 В, максимум 1 000 В

Рабочий частотный диапазон прибора

45 ÷ 5000 Гц

Класс точности мультиметра

1,5 на 2,5

Размер (чистые габариты)

162 × 122 × 50 миллиметров

Звуковая прозвонка цепи

0 ÷ 300 Ом

Проверка транзисторов

отсутствует

Вес

600 грамм

Рабочий температурный диапазон (рекомендация)

-10 ÷ +40 °С

Питание батарейки

АА × 4 штуки
