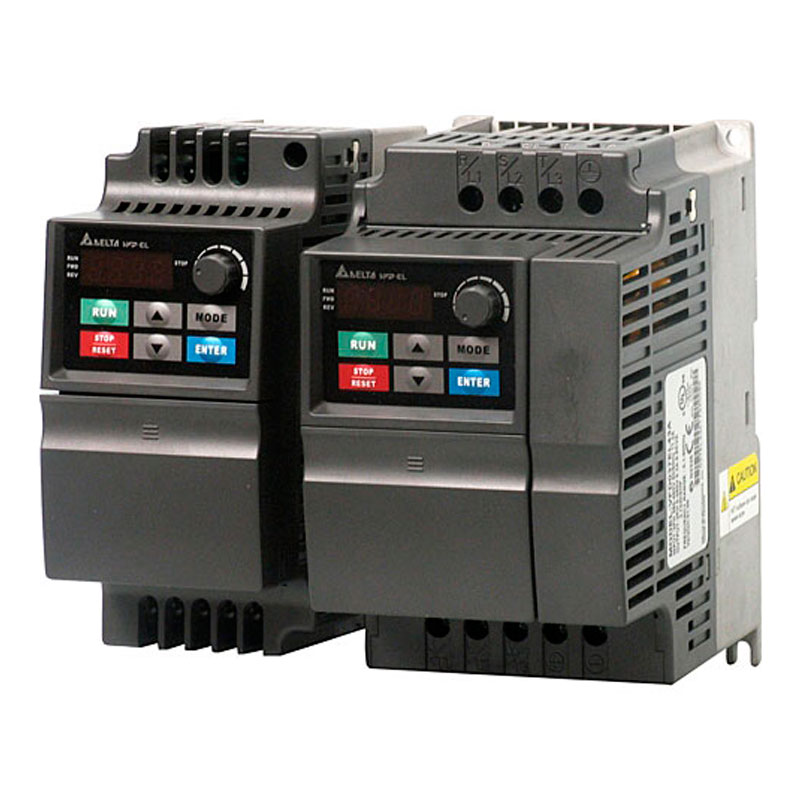

Преобразователь частоты VFD-E

Average: 10 (1 vote)

Преобразователи частоты VFD-E предназначены для управления асинхронными двигателями.

Область применения

Преобразователи частоты широко используются:

  • в подъемно-транспортных механизмах,
  • в пищевой промышленности,
  • в деревообработке,
  • в бумажной и текстильной промышленности.
Технические характеристики преобразователей с классом напряжения 230В

Модель VFD-XXXE

002

004

007

015

022

Ном. мощность двигателя (кВт)

0,2

0,4

0,75

1,5

2,2

Ном. мощность двигателя (л.с.)

0,25

0,5

1,0

2,0

3,0

Выход

Полная мощность (кВА)

0,6

1,0

1,6

2,9

4,2

Ном. выходной ток (А)

1,6

2,5

4,2

7,5

11,0

Выходное напряжение (В)

3-х фазное, от 0В до напряжения питания

Выходная частота (Гц)

0.1~600

Несущая частота ШИМ (кГц)

1-15

Вход

Номинальный входной ток (А)

4.9

6.5

9.5

15.7

24

Напряжение, частота

1/3 фазы 200-240 В, 50/60Гц

Допустимое отклонение напряжения

+- 10%(180~264 В)

Допустимое отклонение частоты

+- 5%(47~63 Гц)

Охлаждение

Естественное

Вентилятор

Масса (кг)

1.1

1.1

1.1

1.9

1.9

Технические характеристики преобразователей с классом напряжения 460 (380) В

Модель VFD-XXXE

004

007

015

022

037

055

075

110

150

185

220

Ном. мощность двигателя (кВт)

0,4

0,75

1,5

2,2

3,7

5,5

7,5

11

15

18,5

22

Ном. мощность двигателя (л.с.)

0,5

1,0

2,0

3,0

5,0

7,5

10

15

20

25

30

Выход

Полная мощность (кВА)

1,2

2,0

3,3

4,4

6,8

9,9

13,7

18,3

24

29

34

Ном. выходной ток (А)

1,5

2,5

4,2

5,5

8,2

13

18

24

32

38

45

Выходное напряжение (В)

3-х фазное, от 0В до напряжения питания

Выходная частота (Гц)

0,1~600

Несущая частота ШИМ (кГц)

1-15

Вход

Номинальный входной ток (А)

1,9

3,2

4,3

7,1

11,2

14

19

26

35

41

49

Напряжение, частота

3 фазы, 380-480В, 50/60Гц

Допустимое отклонение напряжения

+- 10%(342~528В)

Допустимое отклонение частоты

+- 5%(47~63Гц)

Охлаждение

Естественное

Вентилятор

Масса (кг)

1,2

1,2

1,2

1,9

1,9

4,2

4,2

4,2

7,47

7,47

7,47
