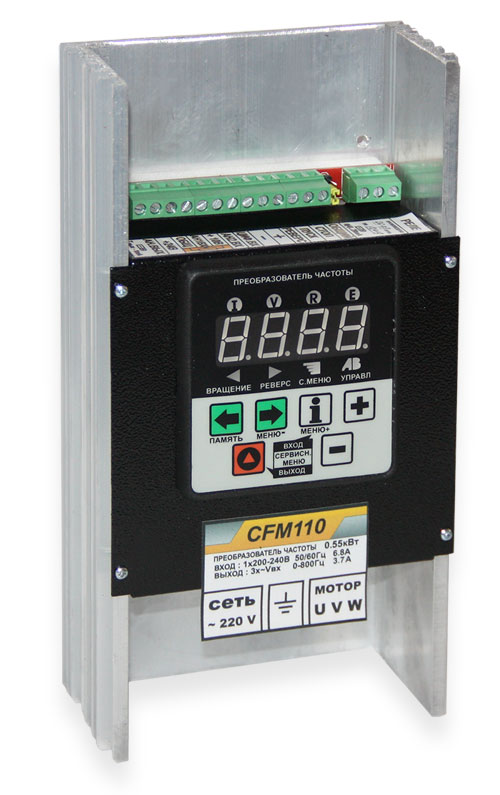

Преобразователь CFM110

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Облегченная модель преобразователя частоты, которая рассчитана на подключение к однофазной сети с действующим напряжением 220В и работой на асинхронный трехфазный двигатель. Модель CFM110 охватывает линейку мощностей подключаемых двигателей от 0.25 до 0.55кВт. При этом обмотки электрической машины необходимо соединять треугольником «Δ» для сохранения номинального момента на валу. А в случаях подключения двигателей с соединением обмоток звездой «Υ» возможность получения номинального момента будет утеряна, данный факт необходимо учитывать при проектировании и выполнении монтажных работ.

Преобразователь имеет двухуровневое меню настройки с групповым функциональным разделением, что позволяет легко и быстро настроить преобразователь под конкретные требования технологического процесса. Оптимальный набор настраиваемых параметров позволяет даже неквалифицированному специалисту после ознакомления с инструкцией по эксплуатации настроить преобразователь под свои нужды.

Наличие съемной, брызгозащищенной, передней панели с регулируемой по яркости светодиодной индикацией позволяет выполнять монтаж преобразователя внутри силового шкафа с последующим дистанционным вынесением панели преобразователя на дверцу шкафа или пульт оператора с различными эксплуатационными условиями.

Характеристики

Технические характеристики

Параметры питающей сети: 1фх~200…250VAC , 45 – 66 Гц
Параметры выходных цепей: 3ф x 0…242VAC, 1..800 Гц
Переключаемая частота управления силовыми ключами:3/6/9/12 кГц с векторной модуляцией
Скалярный U/ƒрежим управления двигателем с тремя различными кривыми зависимости (линейная/квадратичная/корневая)
Режим торможения двигателя постоянным током
Охлаждение посредством естественного конвективного теплообмена между радиатором и окружающей средой
2 аналоговых, масштабируемых входа: 0…10В оба или 0…20мА один из двух входов
6 программируемых гальванически разделенных цифровых входов: 0/20..24VDC, Rin>4кОм
1 программируемый аналогово-дискретный выход: 0…1mA / 2А 24VDC
1программируемый релейный выход: 250VAC/10A
Поддержка коммуникационного модуля интерфейса связи по RS485 с использованием протокола ModBus RTU на скоростях 4800/9600/19200/38400/56000/115200 бит/с позволит выполнить интегрирование преобразователя в различные АСУ ТП
Встроенный ПИД – регулятор при наличии обратной связи от датчика обеспечит поддержание заданного уровня давления, температуры, веса и др.
Работа на 8-ми предустановленных частотах с возможностью переключения тремя цифровыми входами
Ручной / Автоматический режимы работы. А/В — две переключаемые, программируемые группы управления двигателем и задания частоты
Встроенная функция счетчика метров/шт для работы с протягивающими, упаковывающими и другими механизмами.

В процессе работы имеется возможность контроля основных параметров преобразователя, отображаемых на передней панели:

заданной частоты вращения в Гц или об/мин
задание ПИД регулятора в %
потребляемый двигателем ток
температура преобразователя в ºС
напряжение на шине постоянного тока
пользовательский программируемый параметр (выходная на двигатель частота, выходное напряжение, масштабируемый пользовательский параметр и др.)

Для обеспечения безопасной работы в преобразователе реализованы защиты от:
