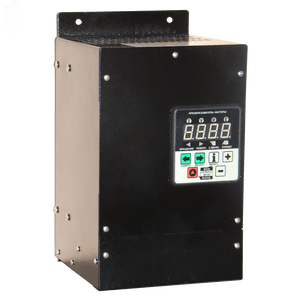

Преобразователь CFM310

No votes yet

Модель преобразователя частоты которая рассчитана на подключение к трёхфазной сети с действующим напряжением ~380В и работой на асинхронный трехфазный двигатель. Модель CFM310 охватывает линейку мощностей подключаемых двигателей от 4.0 до 7.5кВт, при этом обмотки электрической машины необходимо соединять звездой «Υ».

Преобразователь имеет двухуровневое меню настройки с групповым функциональным разделением, что позволяет легко и быстро настроить преобразователь под конкретные требования технологического процесса. Оптимальный набор настраиваемых параметров позволяет даже неквалифицированному специалисту после ознакомления с инструкцией по эксплуатации настроить преобразователь под свои нужды.

Съемная, брызгозащищенная передняя панель с регулировкой яркости позволяет выносить кнопки управления с индикацией на 1 или 2 метра (по длине шлейфа). внутри силового шкафа с последующим дистанционным вынесением панели преобразователя на дверцу шкафа или пульт оператора с различными эксплуатационными условиями.

Технические характеристики

  • Параметры питающей сети: 3фх~342…420VAC , 45 – 66 Гц
  • Параметры выходных цепей: 3ф x 0…400VAC, 1..800 Гц
  • Переключаемая частота управления силовыми ключами:3/6/9/12 кГц с векторной модуляцией
  • Скалярный U/f режим управления двигателем с тремя различными кривыми зависимости (линейная/квадратичная/корневая)
  • Режим торможения двигателя постоянным током
  • 2 аналоговых входа: 0…10В оба или 0…20мА один из двух входов
  • 6 программируемых гальванически разделенных цифровых входов: 0/20..24VDC, Rin>4кОм
  • 1 программируемый аналогово-дискретный выход: 0…1mA / 2А 24VDC
  • 2программируемыx релейный выход: 250VAC/10A
  • Поддержка модуля интерфейса связи по RS485 с использованием протокола ModBus RTU на скоростях 4800/9600/19200/38400/56000/115200 бит/с позволит выполнить интегрирование преобразователя в различные АСУ ТП
  • Встроенный ПИД – регулятор при наличии обратной связи от датчика обеспечит поддержание заданного уровня давления, температуры или веса
  • Работа на 8-ми предустановленных частотах с возможностью переключения тремя цифровыми входами
  • Ручной / Автоматический режимы работы. А/В — две переключаемые, программируемые группы управления двигателем и задания частоты
  • Встроенная функция счетчика метров/шт для работы с протягивающими, упаковывающими и другими механизмами.

В процессе работы имеется возможность контроля основных параметров преобразователя, отображаемых на передней панели:

  • заданной частоты вращения в Гц или об/мин
  • потребляемый двигателем ток
  • температура преобразователя в ºС
  • напряжение на шине постоянного тока
  • пользовательский программируемый параметр (выходная на двигатель частота, выходное напряжение, масштабируемый пользовательский параметр и др.)

Для обеспечения безопасной работы в преобразователе реализованы защиты от:

  • перенапряжения
  • пониженного напряжения
  • короткого замыкания
  • перегрузки двигателя по току
  • работы двигателя от двух фаз
  • перегрева преобразователя
  • потери связи по RS485
