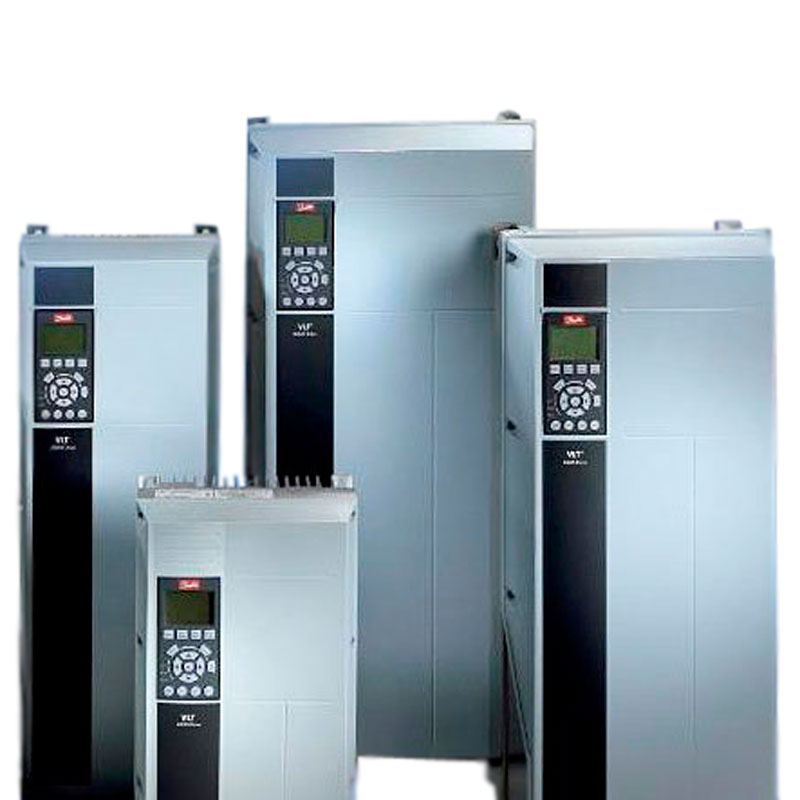

Преобразователи частоты FC 202
Описание
Преобразователи частоты FC 202 предназначен для использования в системах водоснабжения и водоотведения.
Функциональные возможности
Преобразователи частоты обеспечивают:
- защиту насоса от сухого хода,
- компенсацию расхода,
- 2-ступенчатое изменение скорости (начальное изменение скорости) для защиты погружных насосов,
- защиту обратных клапанов от гидравлических ударов,
- обнаружение отсутствия расхода/низкого расхода,
- обнаружение работы насоса на пределе эксплуатационной характеристики,
- охлаждение посредством тыльного канала для корпусов D, E и F.
| Питание от сети (L1, L2, L3) | |
| Напряжение питания | 200 – 240 В ±10 %, 380 – 480 В ±10 %, 525 – 600 В ±10 %, 525 – 690 В ±10 % |
| Частота электросети | 50/60 Гц |
| Коэффициент реактивной мощности (cosφ) | > 0,98 |
| Коэффициент активной мощности | ≥ 0,9 |
| Коммутация на входе L1, L2, L3 | 1 – 2 раза/мин |
| Выходные данные (U, V, W) | |
| Выходное напряжение | 0 – 100 % напряжения питания |
| Коммутация на выходе | без ограничений |
| Время изменения скорости | 0,1 – 3600 с |
| Выходная частота (зависит от мощности) | 590 Гц |
| Цифровые входы | |
| Программируемые цифровые входы | 6* |
| Логика | PNP или NPN |
| Уровень напряжения | 0 – 24 В постоянного тока |
| Аналоговые входы | |
| Количество аналоговых входов | 2 |
| Режимы | напряжение или ток |
| Уровень напряжения | От -10 до +10 В (масштабируемый) |
| Уровень тока | От 0/4 до 20 мА (масштабируемый) |
| Импульсные входы | |
| Программируемые импульсные входы | 2 |
| Уровень напряжения | 0 – 24 В постоянного тока (положительная логика PNP) |
| Точность импульсных входов | (0,1 – 110 кГц) |
| Аналоговый выход | |
| Программируемые аналоговые выходы | 1 |
| Диапазон тока на аналоговом выходе | 0/4 – 20 мА |
| Выходы реле | |
| Программируемые выходы реле | 2 (240 В переменного тока, 2 А и 400 В переменного тока, 2 А) |
| Связь по сетевому протоколу | встроенная поддержка FC-протокола и Modbus RTU (опционально: Modbus TCP, Profi bus, DeviceNet, Ethernet IP) |
| Температура окружающей среды | до 55°C (50°C без снижения номинальных характеристик) |
