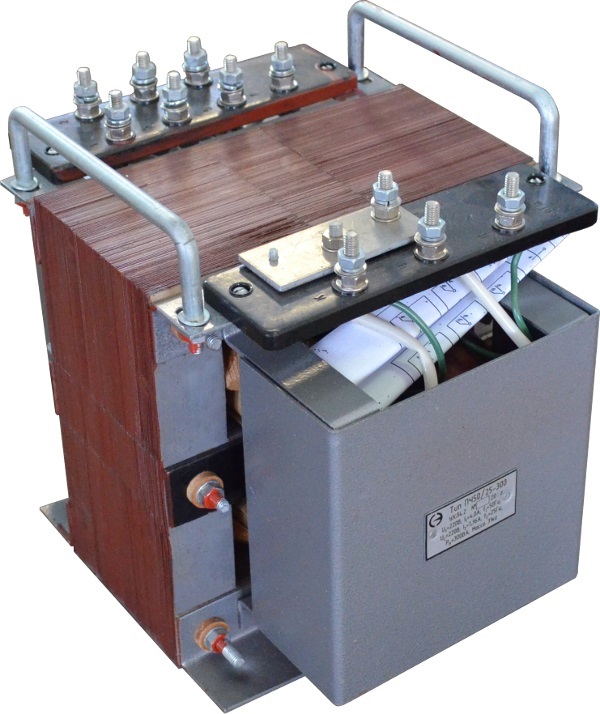

Преобразователь частоты ПЧ 50/25У-300

Голосов: 4
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь частоты ПЧ 50/25У-300 УТС 532.00.00.00-01 предназначен для преобразования переменного тока частотой 50 Гц в переменный ток частотой 25 Гц, применяемый для питания рельсовых цепей при электрической тяге на переменном токе.

Применение преобразователей в системах питания рельсовых цепей снижает, по сравнению с традиционными трансформаторными преобразователями, энергопотребление, исключает перекос токопотребления по противоположным полупериодам питающего напряжения и исключает срыв генерации выходного сигнала при большой мощности отдаваемой в нагрузку (защитный режим).

Условия эксплуатации

Преобразователь ПЧ 50/25У-300 предназначен для работы при температуре окружающего воздуха от минус 40 °С до плюс 60 °С (вид климатического исполнения У (N), категория размещения 2 (эксплуатация под навесом или в неотапливаемых помещениях со свободным доступом наружного воздуха) по ГОСТ 15150-69).

Характеристики

Номинальное напряжение питания однофазное переменное напряжение 230 В частотой 50 Гц (с допускаемым отклонением от 180 В до 250 В)
Напряжение на выходе преобразователя частоты от 110 В до 220 В частотой 25 Гц, с плавной регулировкой (допускаемое отклонение напряжения не более ± 10 %)
Форма выходного напряжения синусоидальная
Ток, потребляемый преобразователем при выходной мощности 300 В·А (при максимальном выходном напряжении и напряжении питания 230 В, 50 Гц), не более 0,85 А
Максимальная мощность, отдаваемая в нагрузку 300 В·А
Частота выходного напряжения 25 Гц (синхронизирована с частотой питающей сети)
Также возможно включение преобразователя без синхронизации
Конструкция ПЧ 50/25У-300 обеспечивает размещение в штепсельные розетки реле НМШ и выполнена в металлическом корпусе с вентиляционными отверстиями
На лицевой (верхней) панели преобразователя частоты расположены: входной и выходной разъемы; кнопки установки выходного напряжения в сторону увеличения и в сторону уменьшения; светодиодный индикатор «ПИТАНИЕ»; разъем для выхода синхронизации
Преобразователь имеет защиту от перегрузки и короткого замыкания в нагрузке
Степень защиты преобразователя, обеспечиваемая оболочкой ІР20 по ДСТУ EN 60529:2018
Габаритные размеры, не более 185×200×206 мм
Масса, не более 4,5 кг
