Погружные нагреватели

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Погружные электрические нагреватели используют для подогрева в условиях, когда невыполнима установка врезного устройства нагрева. Погружные нагреватели применяют для прогрева воды, битума, гудрона, мазута, масел минеральных, нефтепродуктов и других жидкостей, которые не считаются взрывоопасными по ПУЭ.

Область применения

  • нагрев жидкой среды, находящейся в резервуарах углубленных или подземных;
  • прогрев жидких нефтепродуктов в железнодорожных и автоцистернах перед транспортировкой;
  • нагрев хранилищ битума и мазута при чистке;
  • другие резервуары, которые не позволяют монтировать нагревательное устройство через стенку.

Исполнение

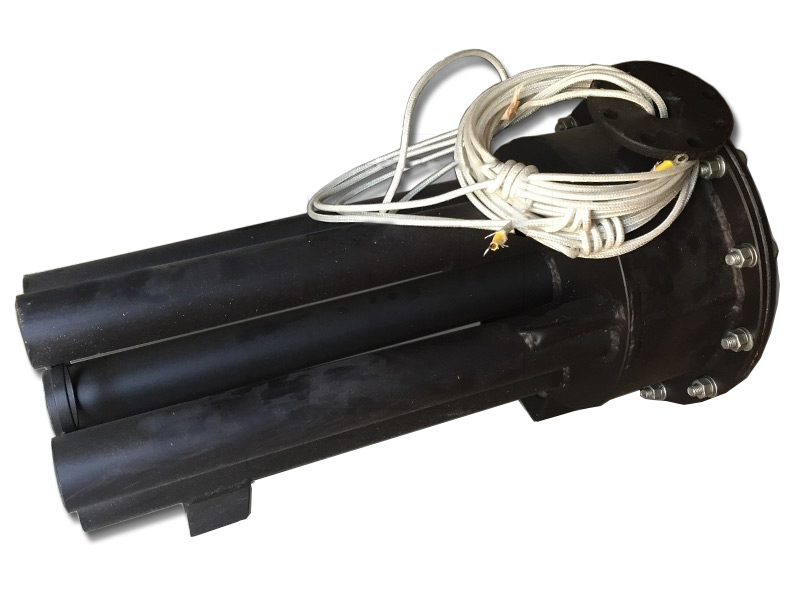

Конструкция погружного нагревателя имеет следующие компоненты: фланец для крепления, трубы нагрева с керамическим сердечником по которому проходит нихромовая спираль. Длина каждой трубки может варьироваться от 1 до 3-х метров в зависимости от мощности готового устройства. Благодаря керамическому нагревательному элементу с изоляционными блоками из керамики формируется большая поверхность теплообмена. Нагрев до заданной температуры достигается за считанные минуты, с сохранением качественных технологических показателей, в том числе без разрушения фракционного состава.

Преимущества

Нагреватели применяются в закрытых и открытых резервуарах, могут использоваться в разных средах жидкостей и вязких веществ.

Конструкция погружного нагревателя может иметь стандартный вид, но при необходимости можно внести изменения в конструктив устройства, например: длина, количество нагревателей, тип крепления и крепление монтажной штанги.

Принцип работы

Нагрев погружного нагревателя происходит за счет передачи энергии от керамического сердечника на металлическую поверхность трубки и потом на продукт, в который помещен нагреватель. КНС разогревается при преобразовании электрической энергии в кинетическую. Спираль нагрева керамического ТЭНа производится из материала с высоким сопротивлением.

Контроль температуры нагрева и профилактика формирования слоя нагара осуществляется с помощью терморегулирующих приборов, которые устанавливаются на трубу нагревателя на расстоянии более 30-40 см. Монтаж терморегулятора не позволит допустить перегрева продукта. Для установки терморегулятора на блок погружного нагревателя добавляется гильза, которая отвечает за правильное расположение и достоверную работу датчика. Поставляется погружной нагреватель в разобранном состоянии, что удобно и безопасно при транспортировке.

Срок эксплуатации погружного нагревателя составляет 8 лет при соблюдении правил монтажа и эксплуатации. Запускать рабочий режим нагревателя можно при уровне жидкости более 0,5 м над расположением нагревателя. Погружной нагреватель должен иметь заземление и сопротивление не менее 1,0 МОм.

Характеристики

Технические характеристики
Параметры Значение
Рабочее напряжение 220 и 380 В
Удельная мощность 0,5 – 2,0 Вт/см2
Мощность нагревателя 6 - 54 кВт
Количество труб в устройстве нагрева 1 – 9 шт
Сопротивление в холодном состоянии не менее 1,0 МОм
Степень защиты согласно ГОСТ 14255-69 JP68
Диаметр наружный max 340 мм
Средний ресурс рабочего времени 15000 часов
Модификации
Тип нагревателя

Габаритные

размеры, мм

Количество

труб

Вес

нагревателя, кг

Мощность, кВт Монтажная
 штанга
НП-6-3 1130*300*450 3 35 6 Длина и диаметр
 под заказ
НП-6-1 3130*300*450 1 25 6
НП-12-3 2130*300*450 3 55 12
НП-12-6 1130*334*484 6 60 12
НП-18-3 3130*300*450 3 75 18
НП-18-6 1630*334*484 6 85 18
НП-24-6 2130*364*420 6 100 24
НП-36-6 3130*364*420 6 142 36
НП-36-9 2130*364*514 9 151 36
НП-54-9 3130*364*514 9 215 54
