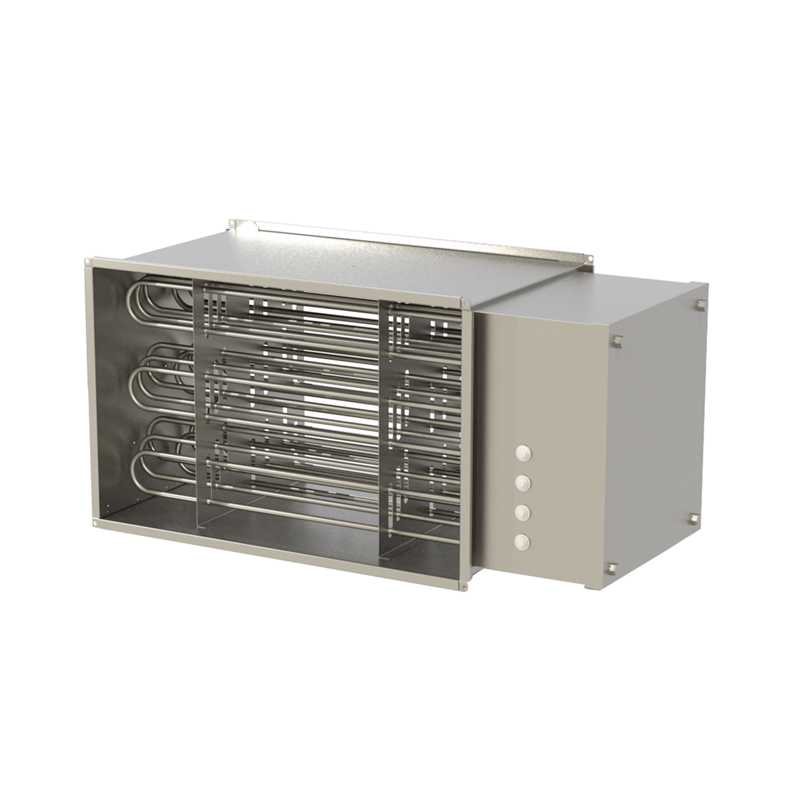

Воздухонагреватель электрический канальный Канал-ЭКВ

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Воздухонагреватель электрический канальный Канал-ЭКВ применяется для нагрева воздуха в стационарных системах вентиляции, кондиционирования воздуха производственных, общественных и жилых зданий, установка в прямоугольных вентиляционных каналах.

Структура условного обозначения

Воздухонагреватель электрический канальный маркируется так: Канал-ЭКВ - 40 - 20 - 6, где:

Канал-ЭКВ - тип воздухонагревателя,
40 - 20 - типоразмер (по прямоугольному присоединительному сечению В×Н),
6 - мощность (кВт).

Конструктивное исполнение

Корпус и коммутационный щит канального электрического воздухонагревателя изготавливаются из оцинкованной стали. Нагревательные элементы выполнены из нержавеющей стали.

Воздухонагреватель оборудован двухступенчатой защитой от перегрева. Датчик первой ступени (с автоматическим возвратом в исходное положение) срабатывает, когда температура воздуха на корпусе нагревателя достигает 60 °С. Датчик второй ступени (с ручным возвратом в исходное положение) срабатывает, когда температура воздуха на корпусе нагревателя достигает 90 °С.

В случае если вентиляционная система, в состав которой входит электрический воздухонагреватель, регулируется вручную, при отключении системы вначале необходимо отключить воздухонагреватель, а после полного остывания ТЭН - вентилятор.

Характеристики

Технические характеристики

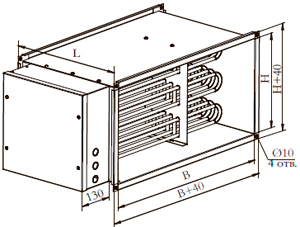

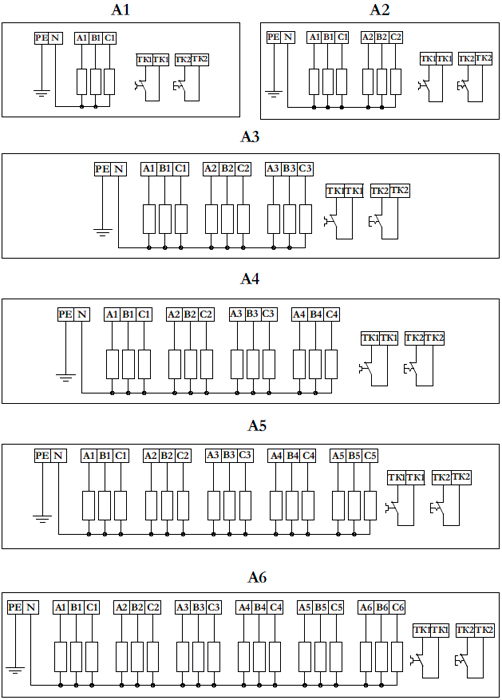

Обозначение	Размеры, мм			Мощность, кВт	Ступени нагрева	Потребляемый ток, а	Mин. воздухопроизводительность, м³/час	Масса, кг не более	Схема подключения
Обозначение	В	н	l	Мощность, кВт	Ступени нагрева	Потребляемый ток, а	Mин. воздухопроизводительность, м³/час	Масса, кг не более	Схема подключения
Канал-ЭКВ-40-20-9	400	200	370	9	9	15,7	450	7,0	А1
Канал-ЭКВ-40-20-12	400	200	370	12	6+6	21	450	9,6	А2
Канал-ЭКВ-40-20-17	400	200	370	17	9+8	30	450	10,6	А2
Канал-ЭКВ-50-25-12	500	250	370	12	6+6	21	700	10,6	А2
Канал-ЭКВ-50-25-17	500	250	370	17	9+8	30	700	11,7	А2
Канал-ЭКВ-50-25-23	500	250	370	23	9+9+5	40,2	700	14,7	А3
Канал-ЭКВ-50-30-12	500	300	370	12	6+6	21	850	11,0	А2
Канал-ЭКВ-50-30-17	500	300	370	17	9+8	30	850	13,0	А2
Канал-ЭКВ-50-30-23	500	300	370	23	9+9+5	40,2	850	16,0	А3
Канал-ЭКВ-50-30-27	500	300	500	27	9+9+9	47,2	850	17,2	А3
Канал-ЭКВ-60-30-15	600	300	370	15	6+9	26,2	1000	13,2	А2
Канал-ЭКВ-60-30-22,5	600	300	370	22,5	9+13,5	39,4	1000	13,8	А2
Канал-ЭКВ-60-30-27	600	300	370	27	9+9+9	47,2	1000	15,6	А3
Канал-ЭКВ-60-30-31,5	600	300	370	31,5	9+9+13,5	55,1	1000	16,0	А3
Канал-ЭКВ-60-35-16,5	600	350	370	16,5	7,5+9	29	1200	13,8	А2
Канал-ЭКВ-60-35-22,5	600	350	370	22,5	9+13,5	39,4	1200	15,6	А2
Канал-ЭКВ-60-35-27	600	350	370	27	9+9+9	47,2	1200	18,0	А3
Канал-ЭКВ-60-35-31,5	600	350	370	31,5	9+9+13,5	55,1	1200	19,3	А3
Канал-ЭКВ-70-40-27	700	400	370	27	9+9+9	47,2	1600	18,1	А3
Канал-ЭКВ-70-40-31,5	700	400	370	31,5	9+9+13,5	55,1	1600	18,7	А3
Канал-ЭКВ-70-40-45	700	400	500	45	9+9+13,5+13,5	78,7	1600	20,3	А4
Канал-ЭКВ-80-50-31,5	800	500	370	31,5	9+9+13,5	55,1	2200	20,3	А3
Канал-ЭКВ-80-50-45	800	500	500	45	9+9+13,5+13,5	78,7	2200	22,5	А4
Канал-ЭКВ-80-50-60	800	500	500	60	9+9+13,5+13,5+15	105	2200	26,4	А5
Канал-ЭКВ-90-50-45	900	500	370	45	7,5+7,5+15+15	78,7	2500	31,1	А4
Канал-ЭКВ-90-50-67,5	900	500	500	67,5	7,5+15+15+15+15	118	2500	33,0	А5
Канал-ЭКВ-90-50-90	900	500	500	90	15+15+15+15+15+15	157,4	2500	33,7	А6
Канал-ЭКВ-100-50-45	1000	500	370	45	7,5+7,5+15+15	78,7	2800	33,1	А4
Канал-ЭКВ-100-50-67,5	1000	500	500	67,5	7,5+15+15+15+15	118	2800	33,9	А5
Канал-ЭКВ-100-50-90	1000	500	500	90	15+15+15+15+15+15	157,4	2800	35,6	А6
