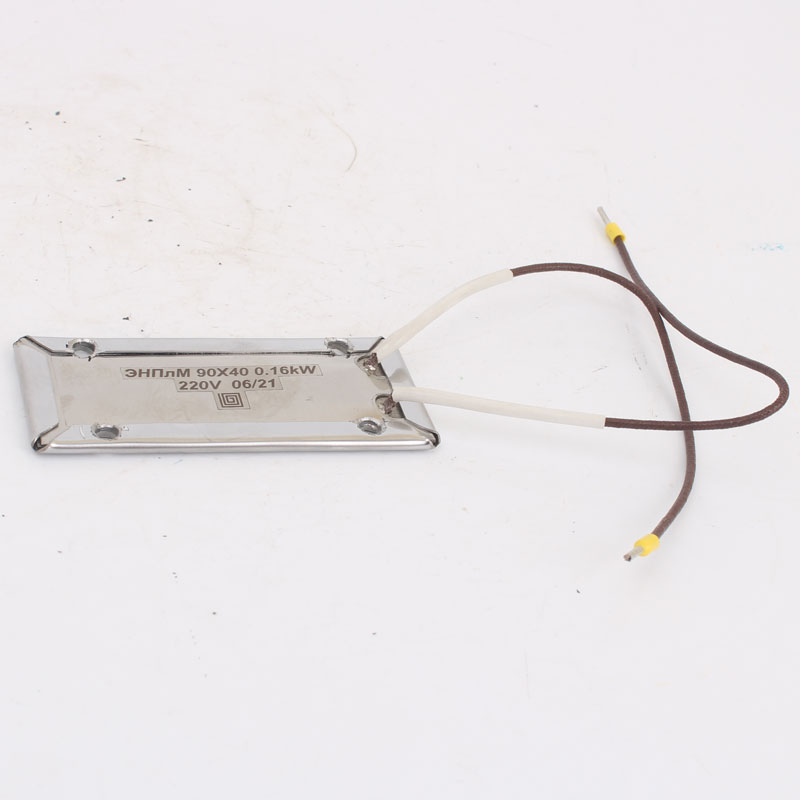

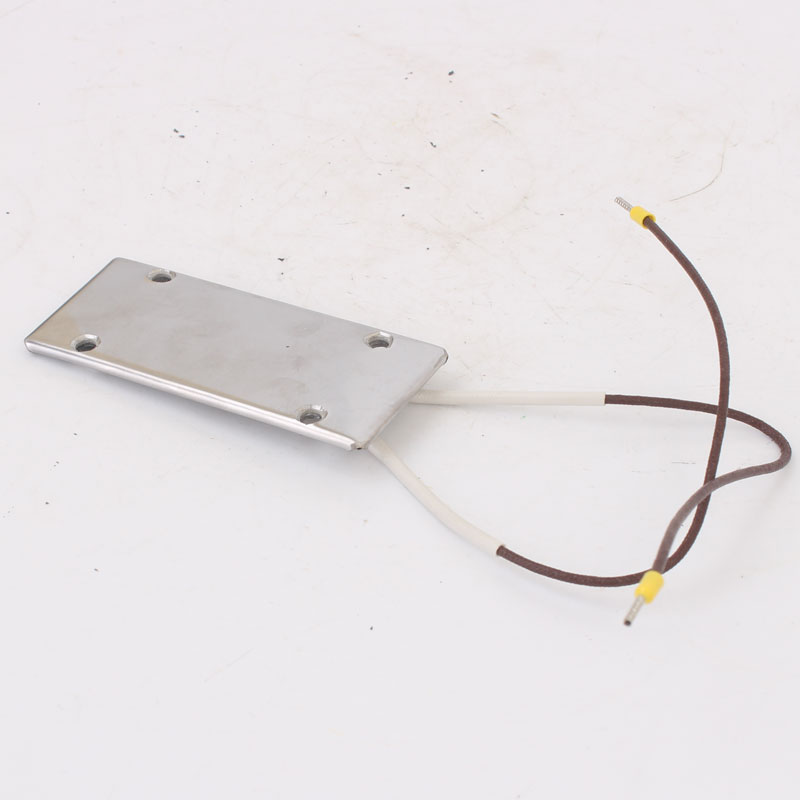

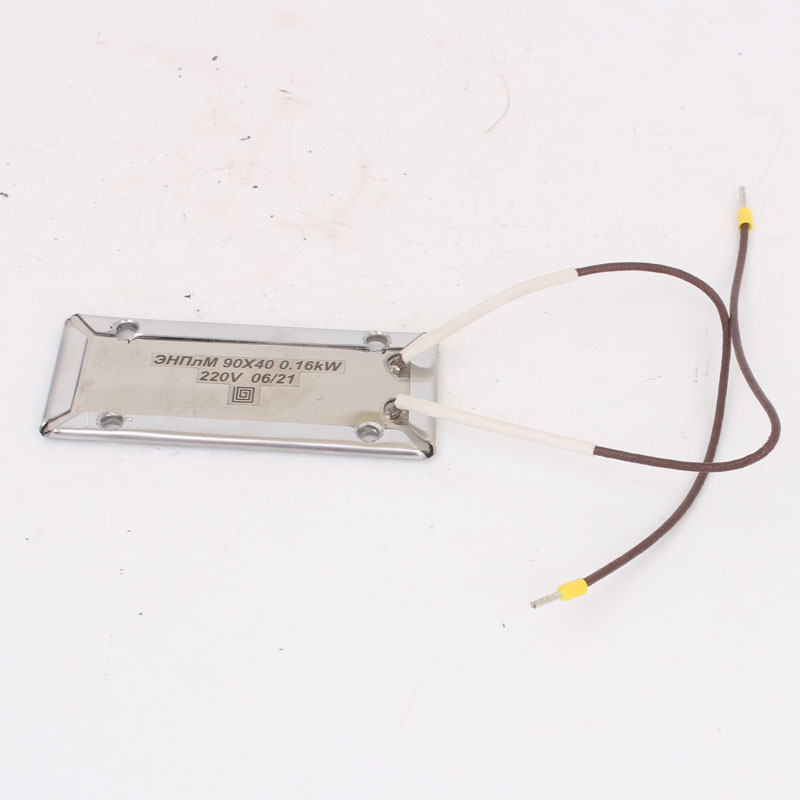

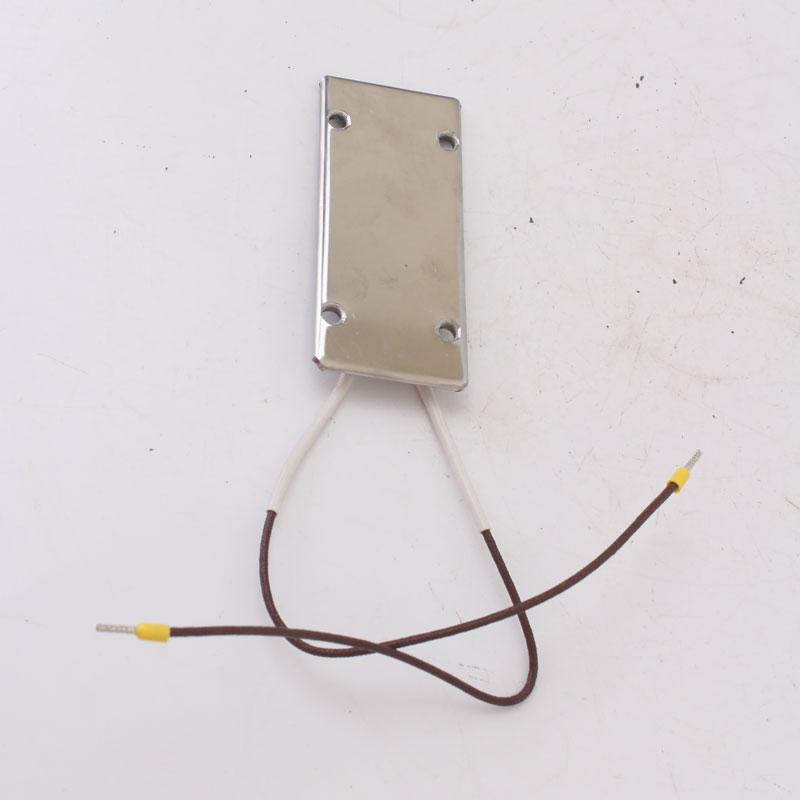

Плоский нагреватель ЭНПлМ

Голосов: 1
Документация:
Паспорт(457.03 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Плоский нагреватель ЭНПлМ используется для нагревания металлических плоских поверхностей и применяемый в качестве комплектующих изделий в промышленных установках (например, литейных пресс-форм).

Исполнение

Металлический плоский ТЭН с изолятором из миканита состоит из греющей проволоки (резистивный элемент), металлического корпуса и провода. Устройство нагревателя имеет следующие конструктивные элементы: изоляционная слюдовая бумага (миканит), по которой и проходит нагреватель (диаметр и частота намотки и определяют мощность устройства), металлический корпус из нержавеющей стали толщиной 0,5 мм. Плоские металлические нагреватели имеет теплосъем только с одной стороны.

Размещение и монтаж

Монтаж электронагревателей НПлМ к нагреваемому материалу обьекта необходимо осуществлять с помощью монтажных болтов обеспечивающих плотный контакт. При монтаже следует учитывать, что электронагреватели при работе не должны соприкасаться друг с другом, минимально допустимое расстояние между электронагревателями - 5 мм. Монтаж электронагревателей должен осуществляться таким образом, чтобы активная часть нагревателя плотно контактировала с нагреваемой поверхностью.

Все токоведущие части следует защитить от случайного прикосновения и попадания влаги.

Подключения электронагревателя необходимо выполнить через средства автоматического отключения в аварийном режиме или через индивидуальные плавкие вставки, исключающие возгорание при перегрузке и коротком замыкании в цепи питания.

Все монтажные и демонтажные работ проводятся при снятом напряжении.

Характеристики

Параметры Значения
Длина (L), мм 90
Ширина (H), мм 40
Мощность, Вт 160
Напряжение, В 220

Схемы

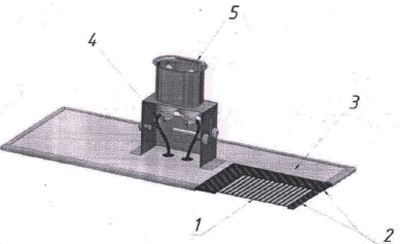

Рис.1. Общий вид нагревателя плоского ЭНПлМ
Рис.1. Общий вид нагревателя плоского ЭНПлМ, где:
1 - лента, 2 - сердечник с дополнительными слоями миканита, 3 - корпус, 4 - термостойкие провода, 5 - дополнительный коммутационный узел

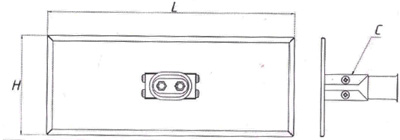

Рис.2. Схема габаритных размеров нагревателя плоского ЭНПлМ
Рис.2. Схема габаритных размеров нагревателя плоского ЭНПлМ

Комплектация

  • Плоский нагреватель ЭНПлМ - 1 шт,
  • Паспорт - 1 экз,
  • Упаковка - 1 шт.
