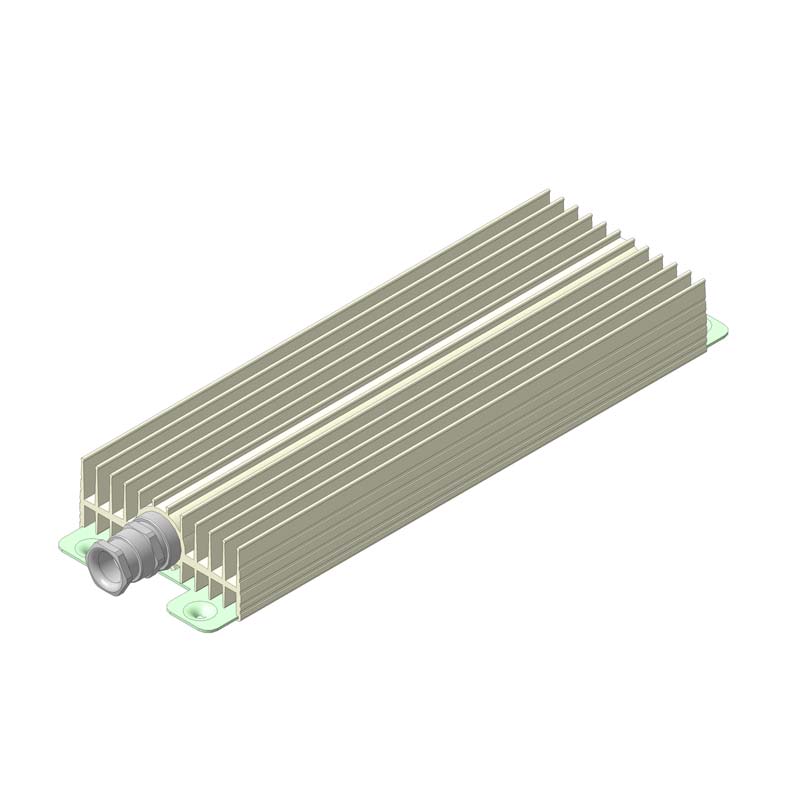

Электронагреватели взрывозащищённые НСВ (ExD)
Описание
Электронагреватели взрывозащищённые НСВ (ExD) предназначены для поддержания положительной температуры внутри утепленных шкафов автоматики и утепленных шкафов управления во взрывоопасных зонах.
Устройство и принцип действия
В случае эксплуатации всепогодного защитного приборного термошкафа автоматики, шкафа управления, диабокса, щита автоматики или защитного кожуха во взрывоопасных зонах В-1А, В-1Г, применяются электронагреватели взрывозащищенного исполнения типа НСВ встраиваемые или монтируемые на стенку внутри шкафа. Сам обогреватель представлет взрывозащищённую оболочку с нагревательным элементом внутри и аварийным термопредохранителем. Нагреватель имеет маркировку взрывозащиты II 2G Ex db IIC T3 Gb -45°С ≤ Та ≤ +20°С
Характеристики
- Степень защиты коробки IP44 по 14255-69. Рабочее напряжение 220В
- Нагреватели предназначены для эксплуатации на высоте над уровнем моря не более 2000 м.
- Нижнее и верхнее значение температуры окружающего воздуха от минус 45°С до плюс 20°С.
- Рабочее положение в пространстве вертикальное.
- Тип атмосферы любой по ГОСТ 15150-69.
| Тип нагревателя | Н, мм | В, мм | L, мм | Напряжение, В | Мощность, кВт |
| НСВ-100 (EXd) | 45 | 105 | 355 | 220 | 0,10 |
| НСВ-150 (EXd) | 45 | 105 | 505 | 220 | 0,15 |
| НСВ-200 (EXd) | 45 | 105 | 505 | 220 | 0,20 |
