Кольцевые керамические нагреватели ЭНКк

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

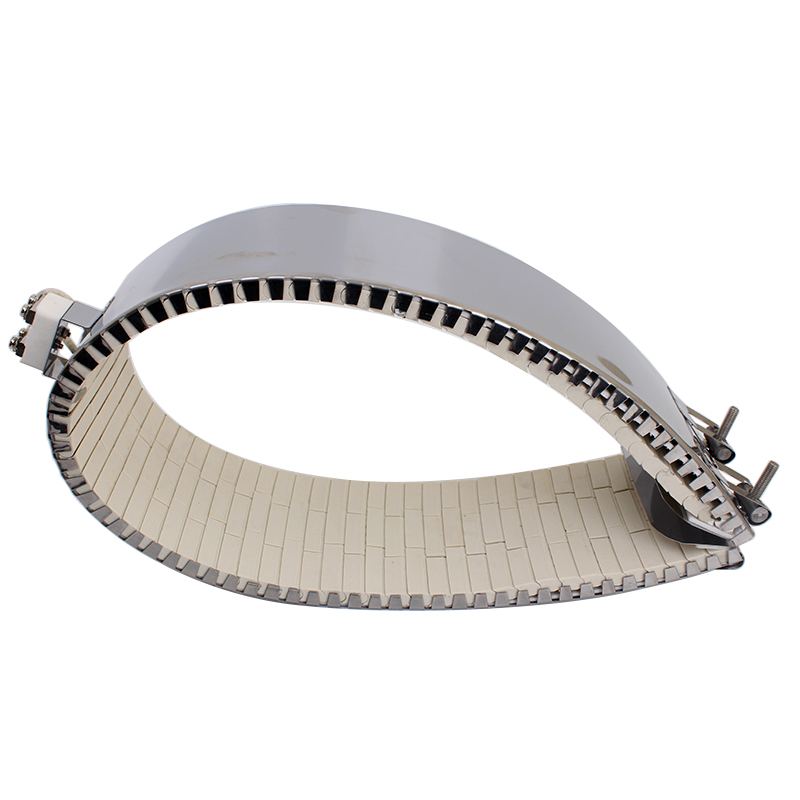

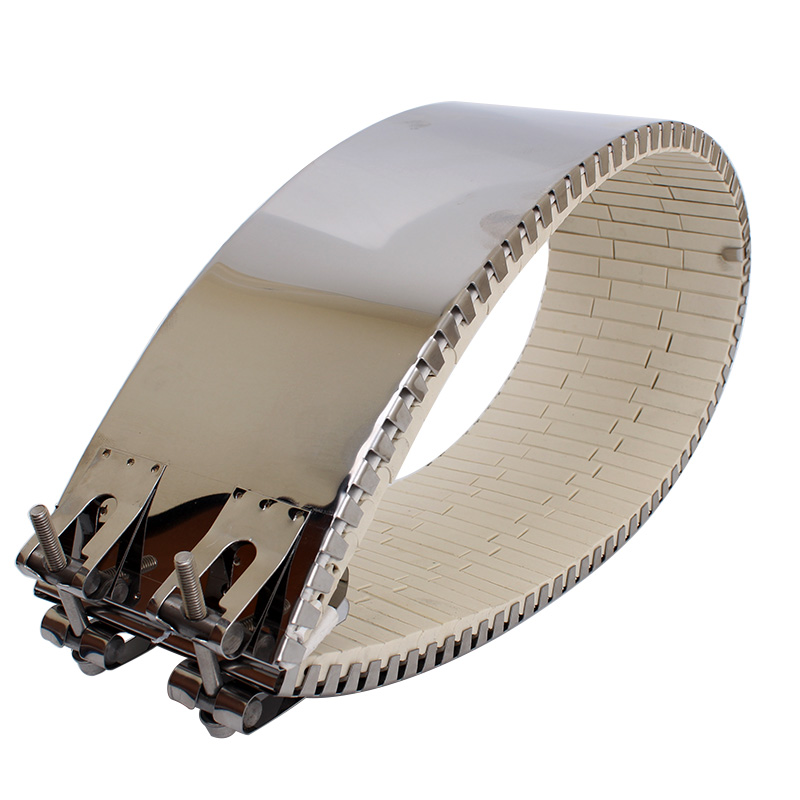

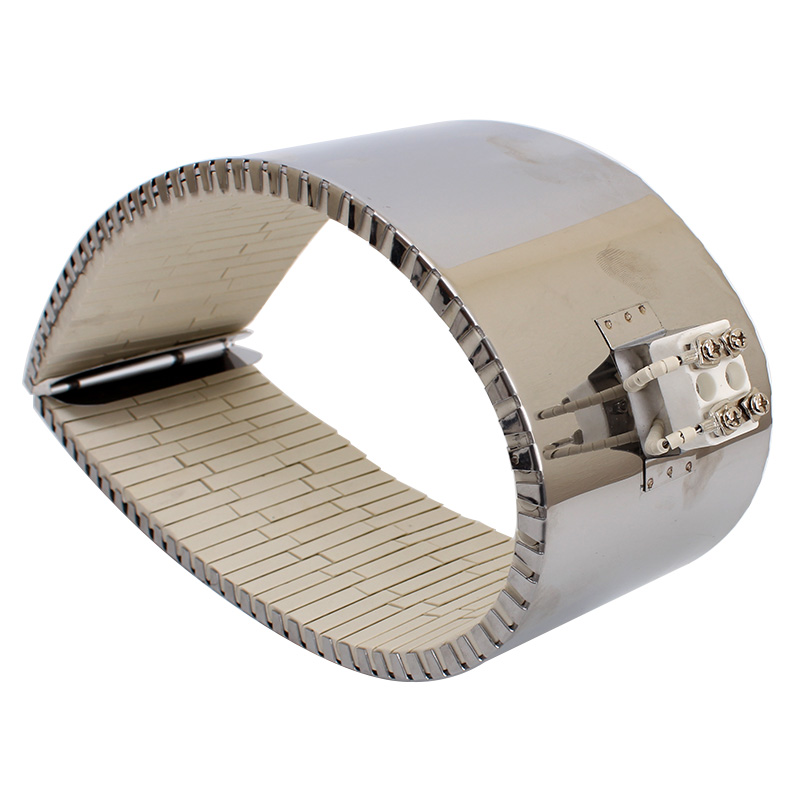

Кольцевые керамические нагреватели ЭНКк – это один из видов хомутовых нагревателей, которые приспособлены для нагревания цилиндрических поверхностей.

Основные особенности

Нагревательным элементом служит реостатная проволока, расположенная внутри изолирующих керамических косточек. Корпус нагревателя выполнен из нержавеющей листовой стали.

При установке и эксплуатации керамических хомутовых нагревателей ЭНКк необходимо обеспечить максимальный контакт греющей части нагревателя и нагреваемой поверхности для обеспечения долгой и надежной службы нагревателя. Для этого зачастую используют высокотемпературную монтажную пасту.

Дополнительные возможности при изготовлении:

  • Вырезы и/или отверстия.
  • Кольцевой нагреватель может оборудоваться термопарой типа «К» для контроля температуры поверхности либо местом для ее установки.

Характеристики

Технические характеристики

Нагреватели ЭНКк производятся в следующих диапазонах размеров и электрической мощности:

Минимальный внутренний диаметр

60 мм

Максимальный внутренний диаметр

1000 мм

Минимальная ширина

30 мм

Максимальная ширина

500 мм

Толщина

12 мм

Максимальная электрическая мощность

9 Вт/cм2

Напряжение питания

12, 24, 48, 110, 220/230, 400 В

Рабочая температура нагревателя

500°C

Максимальная кратковременная температура нагревателя

700°C

Кольцевые керамические нагреватели производятся и проходят контроль в соответствии с нормой: PN-EN 60519-1: 2005.

Типы подключения

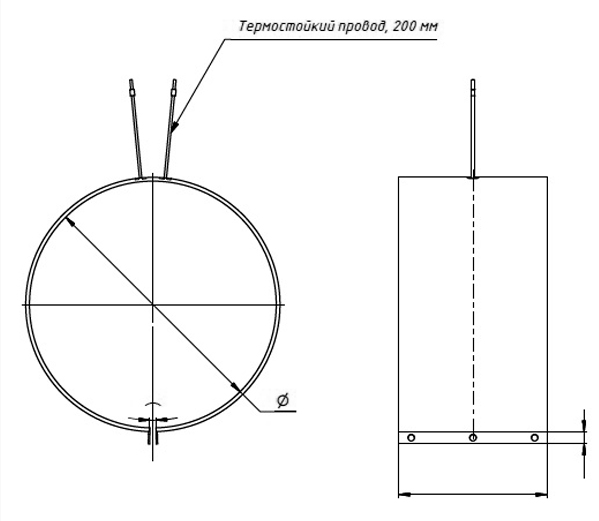

Тип подключения нагревателей 1

Тип подключения нагревателей 1. Термостойкий провод.

Вывод осуществлен в виде термостойкого провода (250-600°С). Дополнительно возможна изоляция: силиконовый кембрик или керамические бус. Возможен вывод токопровода вертикально из нагревателя либо в толщину нагревателя. Для керамических кольцевых изолятором могут быть только керамические бусы

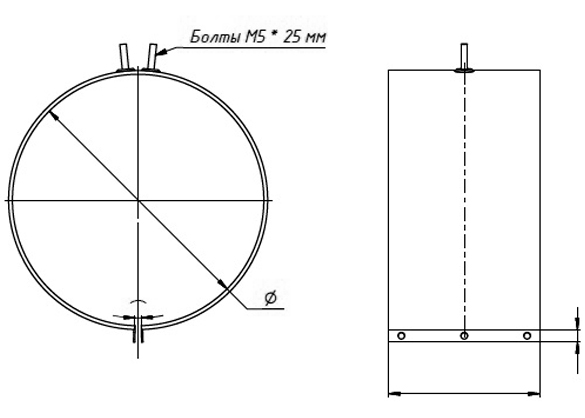

Тип подключения нагревателей 4

Тип подключения нагревателей 4. Вывод в виде болтов М5. Радиальное расположение.

Вывод осуществляется в виде болтов М5. Варианты расположения: радиальное, тангенциальное, в коробе/на коробе. Для кольцевых керамических вывод болтов на коробе.

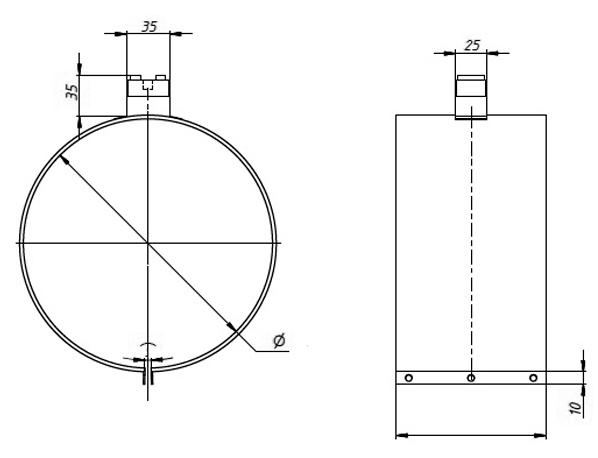

Тип подключения нагревателей 5

Тип подключения нагревателей 5. Керамическая термостойкая колодка на П-образной ножке. Радиальное расположение.

Вывод осуществлен в виде термостойкой керамической колодки на П-образной ножке. Соединение при помощи никелевого провода. Керамические кольцевые нагреватели - используется только закрытая колодка.

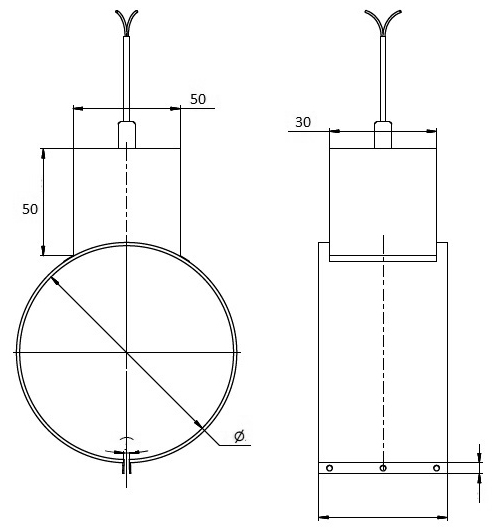

Тип подключения нагревателей 6

Тип подключения нагревателей 6. Термостойкая керамическая колодка закрытая в металлическом кожухе.

Керамическая термостойкая колодка закрыта металлическим кожухом. Термостойкий провод в защитной металлической оплетке (600°С) выходит через специальный кабельный канал. Возможное расположение токопровода: радиальное, по оси, тангенциальное. Керамические кольцевые нагреватели - используется только закрытая колодка.

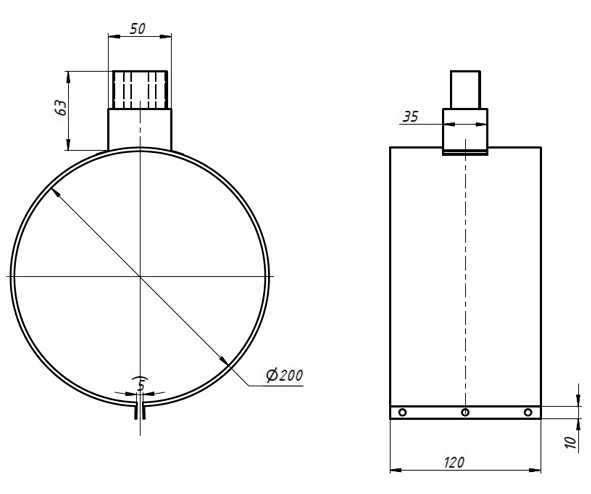

Тип подключения нагревателей 8

Тип подключения нагревателей 8. Термостойкий сетевой двухконтактный разъем WG-2 (РПС).

Термостойкий сетевой двухконтактный разъем WG-2 (РПС). Варианты расположения: радиальное, по оси, тангенциальное.

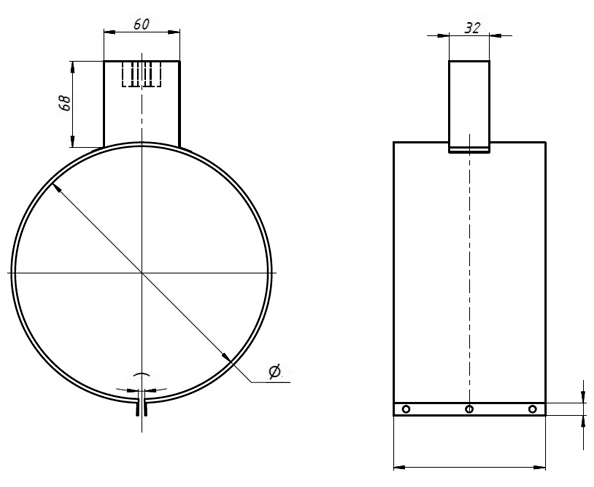

Тип подключения нагревателей 9

Тип подключения нагревателей 9. Термостойкий трехконтактный вывод WG-3.

Термостойкий трехконтактный вывод WG-3. Варианты расположения токопровода: радиально, по оси, тангенциально.

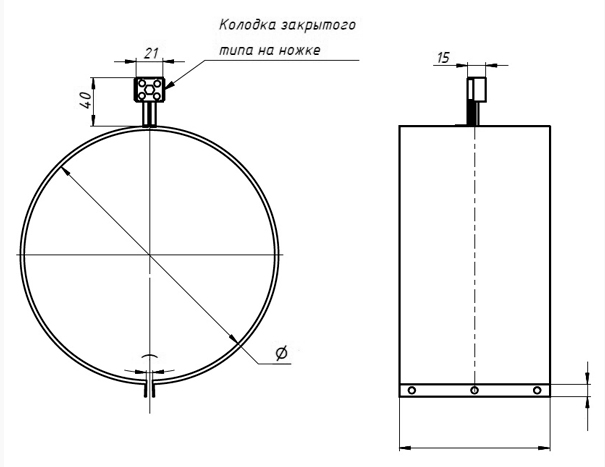

Тип подключения нагревателей 11

Тип подключения нагревателей 11. Термостойкая керамическая колодка на выносной ножке.

Термостойкая керамическая колодка на выносной ножке. Соединение при помощи никелевого провода. Может располагаться: радиально, по оси, тангенциально. Керамические кольцевые нагреватели - используется только закрытая колодка.

Тип подключения нагревателей 12. Под заказ изготавливается другой тип подключения (по индивидуальному запросу)

Примеры условного обозначения

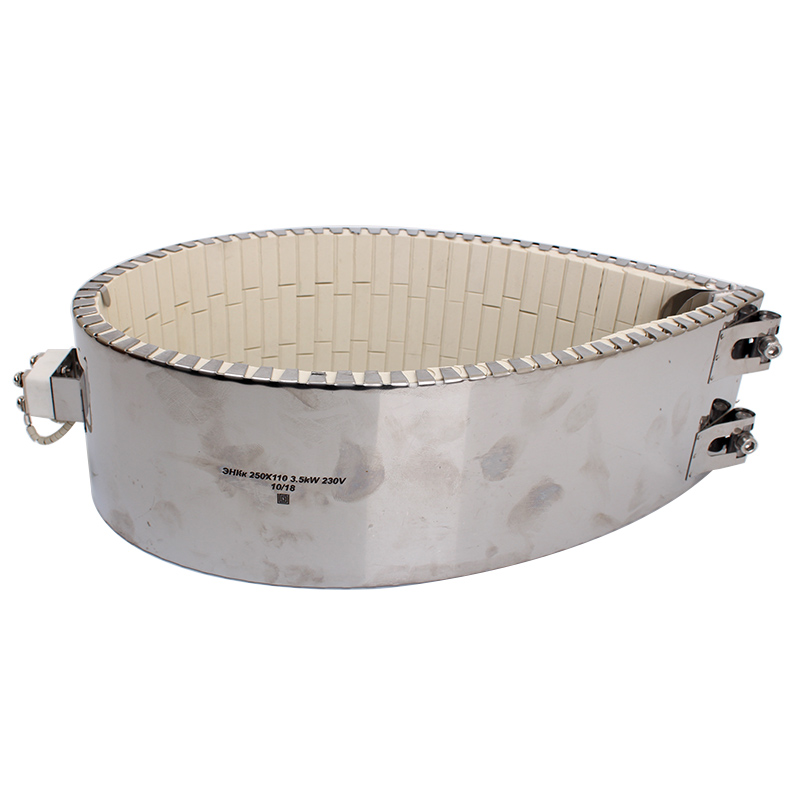

Кольцевой керамический нагреватель ЭНКк 250*110;3.5*230;10/18, где:

  • 250 – диаметр, мм;
  • 110 – ширина, мм;
  • 3,5 – мощность, кВт;
  • 230 – напряжение, В;
  • 10/18 – тип подключения.

Полукольцевой керамический нагреватель ЭНпКк 300*100;1.8*220;4, где:

  • 300 – диаметр, мм;
  • 100 – ширина, мм;
  • 1,8 – мощность, кВт;
  • 220 – напряжение, В;
  • 4 – тип подключения.
