Врезной нагреватель

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Нагреватель врезной используется в качестве устройства подогрева в жидкостях: водных растворах, битуме, гудроне, мазуте, минеральные масла и других материалов нефтепродуктов. Крепиться врезной нагреватель на боковую часть цистерны заглубленной или наземной.

Исполнение

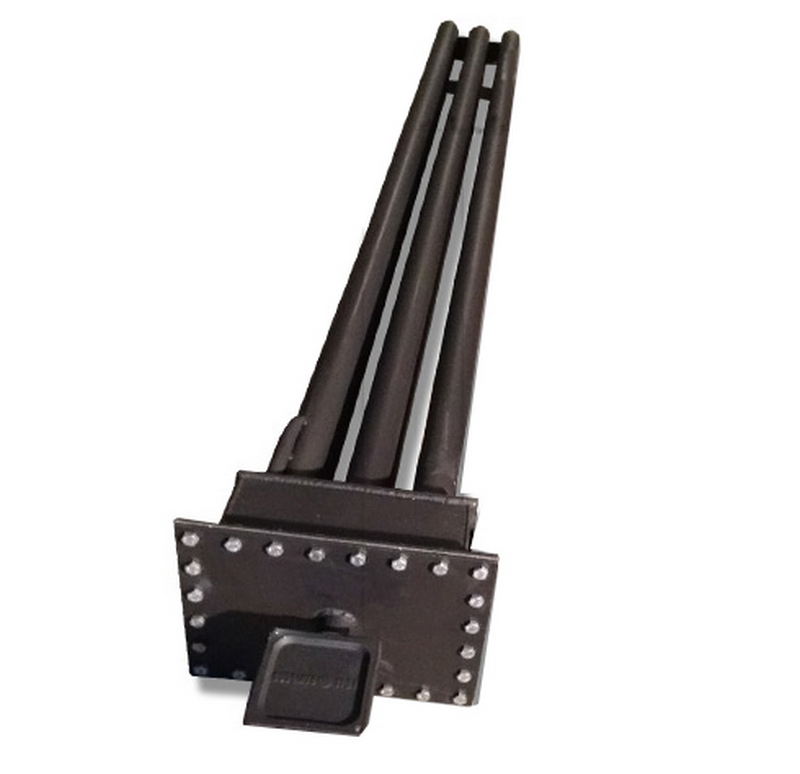

Состоит нагреватель из греющих трубок от 1 до 9 шт, которые крепятся на фланце круглой или квадратной формы. Внутри каждой трубки находится нагреватель керамический с нихромовой проволокой, которая проходит по всей длине. Для уменьшения скорости нагрева рекомендовано использовать нагреватели с несколькими трубчатыми нагревателями.

Монтируются врезные нагреватели на цистерну в боковую часть и крепятся через фланец или же с помощью сварки.

Контроль температуры и времени нагрева осуществляется при помощи специального терморегулятора. Используя температурный датчик, возможно избежать перегрева и сэкономить электроэнергию. Датчик должен быть установлен на высоте 30-40 см от нагревателя по вертикали. В качестве нагреваемых элементов используется керамический ТЭН, по всей длине которого проходит греющая проволока.

Нагреватель состоит из следующих компонентов:

  • корпус нагревателя;
  • соединительный короб;
  • греющие трубки (от 1 до 9 шт);
  • клеммная коробка.

Конструкция врезного нагревателя изготавливается как стандартных моделей, по параметрам указанным ниже, так и проектируются под заказ. При заказе можно просчитать мощность, количество греющих трубок, фланцевый корпус и тип подключения.

Монтаж врезного нагревателя должен осуществлять специалист, который проверит не только правильное расположение и наличие заземления, внешних повреждений. Все монтажные работы проводятся только при остывшем и отключенном от сети нагревателе. Внутри цистерны нагреватель устанавливается на подставку, которая гарантирует длительный срок службы и равномерный прогрев жидкости.

Характеристики

Технические характеристики
Параметры Значение
Рабочее напряжение 220 и 380 В
Удельная мощность 0,5 – 2,0 Вт/см2
Мощность нагревателя 6 - 54 кВт
Количество труб в устройстве нагрева 1 – 9 шт
Сопротивление в холодном состоянии не менее 1,0 МОм
Степень защиты согласно ГОСТ 14255-69 JP68
Диаметр наружный max 340 мм
Средний ресурс рабочего времени 15000 часов
Модификации
Тип нагревателя Габаритный размер, мм Количество труб Вес нагревателя, кг Мощность, кВт
НВ-6-3 1130*300*300 3 35 6
НВ-6-1 3130*300*300 1 25 6
НВ-12-3 2130*300*300 3 55 12
НВ-12-6 1130*334*334 6 60 12
НВ-18-3 3130*300*300 3 75 18
НВ-18-6 1630*334*334 6 85 18
НВ-24-6 2130*364*270 6 100 24
НВ-36-6 3130*364*270 6 142 36
НВ-36-9 2130*364*364 9 151 36
НВ-54-9 3130*364*364 9 215 54
