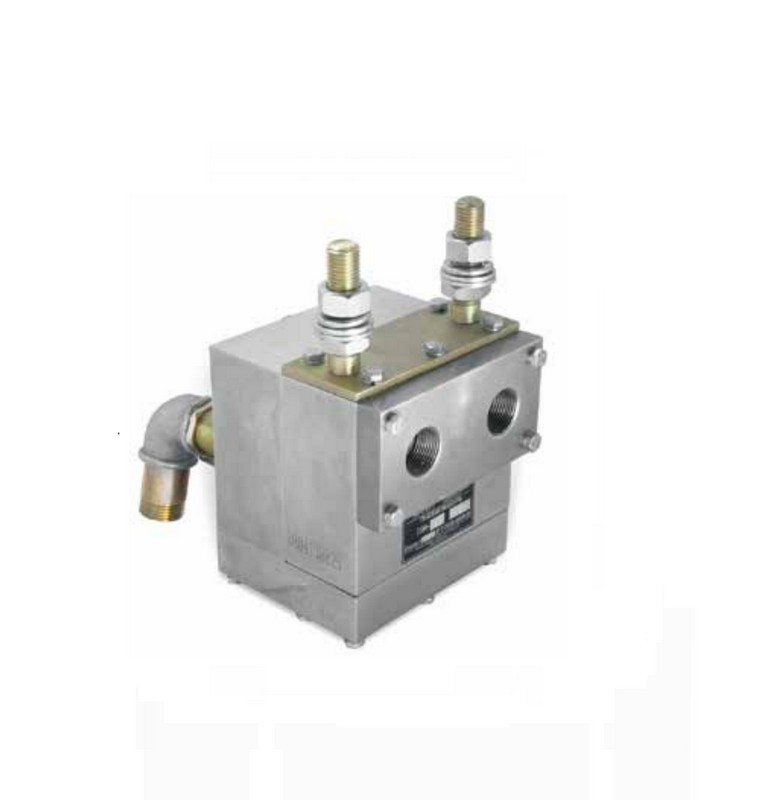

Пневмомодуль ПМ-02-02(ХХ) ХХХDC
Описание
Пневмомодуль ПМ-02-02(ХХ) ХХХDC применяется в системе противоюзной защиты подвижного состава железнодорожного транспорта.
Особенности
- работоспособен в условиях эксплуатации, соответствующих группе М26 по ГОСТ 17516.1;
- сохраняет заявленные характеристики в диапазоне температур от -550С до +550С ;
- высокое быстродействие в режимах сброса и наполнения тормозных цилиндров;
- наличие привалочной плиты,упрощает монтаж, демонтаж, проведение осмотров и текущих ремонтов;
- возможность оснащения датчиком или реле давления, что позволяет сократить трудоемкие работы по прокладке дополнительного кабеля, пневмомагистрали;
- малогабаритная высоконадежная конструкция
- увеличенный срок гарантии(36 месяцев).
Характеристики
| Параметры | Значения |
| Диаметр номинальный DN, мм | 15 |
| Рабочее давление, МПа | 0,05..0,6 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ2 |
| Диапазон температур окружающего воздуха | -55...+55 |
| Степень защиты по ГОСТ 14254 | IP 54 |
| Время наполнения до давления 0,35±0,02 МПа, с | 0,3 |
| Время сброса из ТЦ с 0,4 до 0,05 МПа, с | 0,3 |
| Рабочая среда | сжатый воздух качеством не грубее 10 класса загрязненности по ГОСТ 17433 |
| Материалы и стали | Коррозионно-стойкие стали |
| Напряжение питания, В | 50, 75, 110 (-30...+50%) DC |
| Номинальная потребляемая мощность каждого из электромагнитов пневмомодуля, Вт, не более |
15 |
| Режим работы ПВ,% | 100 |
Присоединенная резьба
|
по ГОСТ 6357
|
| Габаритные размеры, мм, не более | 130х220х216 |
| Масса, кг | 7,5 |
