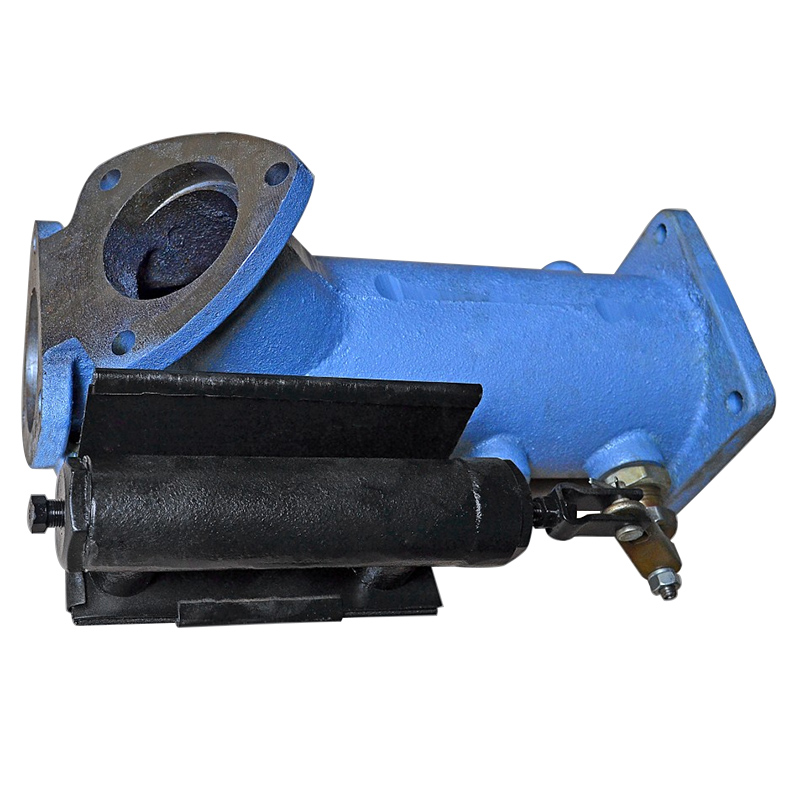

Тормоз вспомогательный 250-3570010-10
Описание
Тормоз вспомогательный 250-3570010-10 (Код УКТ ЗЕД 8708 30 10) устанавливается на автомобилях семейства КрАЗ и предназначен для торможения неработающим двигателем, когда подача топлива выключена.
Характеристики
|
Тип тормоза |
дроссельный с пневматическим приводом |
|
Масса |
8,6 кг |

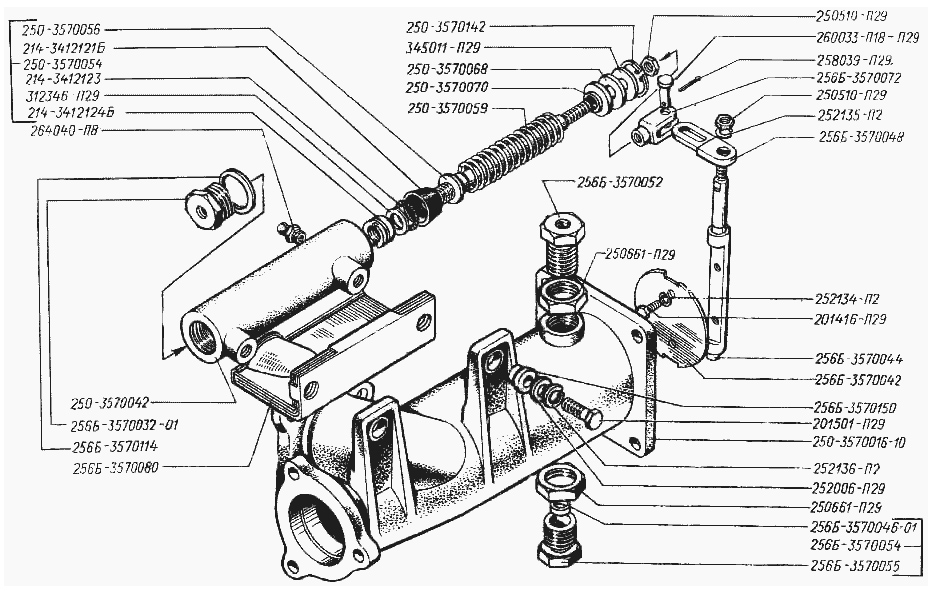

Чертеж тормоза 250-3570010-10
|
№ детали |
Наименование детали |
Количество деталей в моделях |
|
201416-П29 |
Болт М6х1х12 |
2 |
|
201501-П29 |
Болт М10х1,5х35 |
2 |
|
214-3412121Б |
Манжета |
1 |
|
214-3412123 |
Пружина манжеты |
1 |
|
214-3412124Б |
Гайка |
1 |
|
250-3570010-10 |
Тормоз вспомогательный в сборе (Узел/Деталь на иллюстрации не отмечена) |
1 |
|
250-3570016-10 |
Корпус |
1 |
|
250-3570040 |
Включатель вспомогательного тормоза в сборе (Узел/Деталь на иллюстрации не |
1 |
|
250-3570042 |
Корпус выключателя |
1 |
|
250-3570054 |
Шток выключателя с манжетой |
1 |
|
250-3570056 |
Шток выключателя |
1 |
|
250-3570059 |
Пружина включателя |
1 |
|
250-3570068 |
Сальник |
1 |
|
250-3570070 |
Гнездо пружины |
1 |
|
250-3570142 |
Кольцо |
1 |
|
250510-П29 |
Гайка М8 |
2 |
|
250661-П29 |
Гайка М24х2 |
2 |
|
252006-П29 |
Шайба 10 |
2 |
|
252134-П2 |
Шайба 6 пружинная |
2 |
|
252135-П2 |
Шайба 8 пружинная |
1 |
|
252136-П2 |
Шайба 10 пружинная |
2 |
|
256Б-3570032-01 |
Гайка |
1 |
|
256Б-3570042 |
Заслонка тормозная |
1 |
|
256Б-3570044 |
Ось тормозной заслонки |
1 |
|
256Б-3570046-01 |
Подшипник |
2 |
|
256Б-3570048 |
Рычаг оси |
1 |
|
256Б-3570052 |
Гайка верхняя в сборе |
1 |
|
256Б-3570054 |
Гайка нижняя в сборе |
1 |
|
256Б-3570055 |
Гайка нижняя |
1 |
|
256Б-3570072 |
Вилка тяги |
1 |
|
256Б-3570080 |
Отражатель |
1 |
|
256Б-3570114 |
Прокладка корпуса |
1 |
|
256Б-3570150 |
Втулка изоляционная |
2 |
|
258039-П29 |
Шплинт разводной 3х20 |
1 |
|
260033-П18-П29 |
Палец |
1 |
|
264040-П8 |
Пресс-масленка 1/8" |
1 |
|
312346-П29 |
Шайба |
1 |
|
345011-П29 |
Шайба |
1 |
