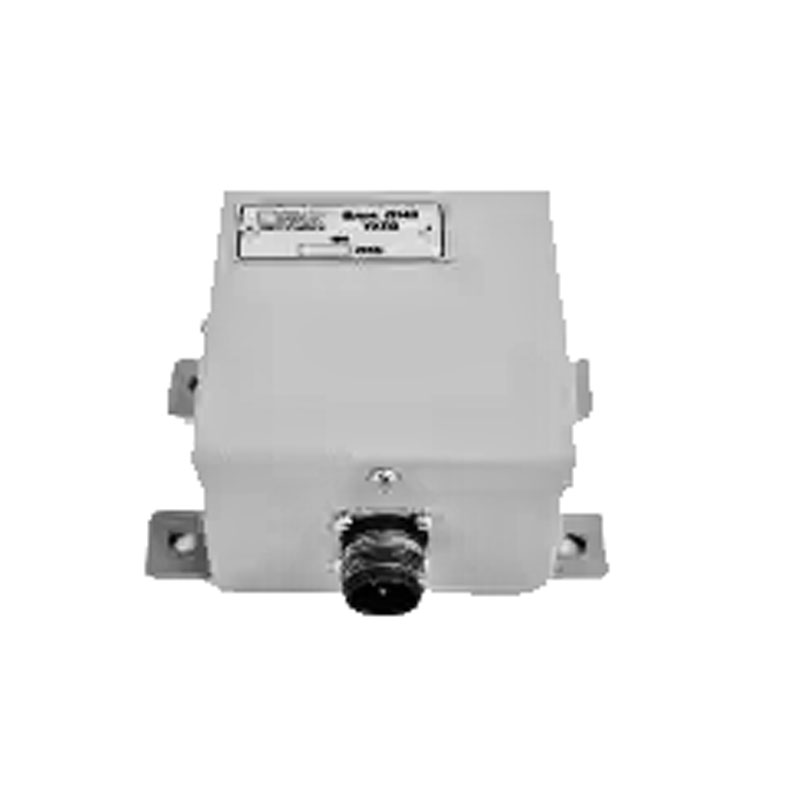

Блок бдительности Л-143

Блок контроля бдительности Л-143 является одним из элементов системы локомотивной сигнализации для железнодорожного транспорта. Основным преимуществом устройства в сравнении с устаревшими моделями является увеличение безопасности движения и исключение возможности схода подвижного состава с путей вследствие засыпания машиниста.

Рабочее назначение блока Л-143

Блок для бдительности предназначен для проверки бдительности персонала при подаче локомотивным светофором следующих сигналов:

• Красный;
• Красно-желтый;
• Желтый;
• Белый.

Блок может устанавливаться на любые типы локомотивов, оборудованных автоматической сигнализацией с периодической проверкой бдительности.

Особенности работы блока

Звуковой сигнал, подаваемый автоматическим клапаном для подтверждения бдительности машиниста, обладает одним весомым недостатком – через некоторое время вырабатывается условный рефлекс, позволяющий реагировать на звук. При этом машинист может находиться в полусонном состоянии и не успеть отреагировать на реальную опасность. Чтобы исключить такое явление, в схему АЛС дополнительно вводится блок Л-143, подающий световой сигнал за 5 – 7 секунд до срабатывания клапана во время каждой проверки.

Если машинист не подтвердил бодрствующее состояние за промежуток времени от начала мерцания сигнальной лампы до свистка ЭПК, схема локомотивной сигнализации не может быть разблокирована воздействием на рукоятку бдительности. Для предотвращения срабатывания клапана машинисту необходимо подняться и нажать на рукоятку, расположенную вверху.

Устройство получает питание от зажима ЛП общего ящика, при этом начинается мерцание сигнальных ламп. Питание для реле обеспечивается конденсаторами, разряд которых наступает через 5 – 7 секунд, после чего поступает звуковой сигнал, а подтверждение бдительности передается на верхний рычаг.

Возможна настройка яркости свечения и назначение проверок при подаче сигнала любого цвета путем изменения коммутации. Предусмотрен дополнительный источник напряжения для накала (поддержания в горячем состоянии) ламп, продлевающего срок их службы.
