Блок бдительности Л-159

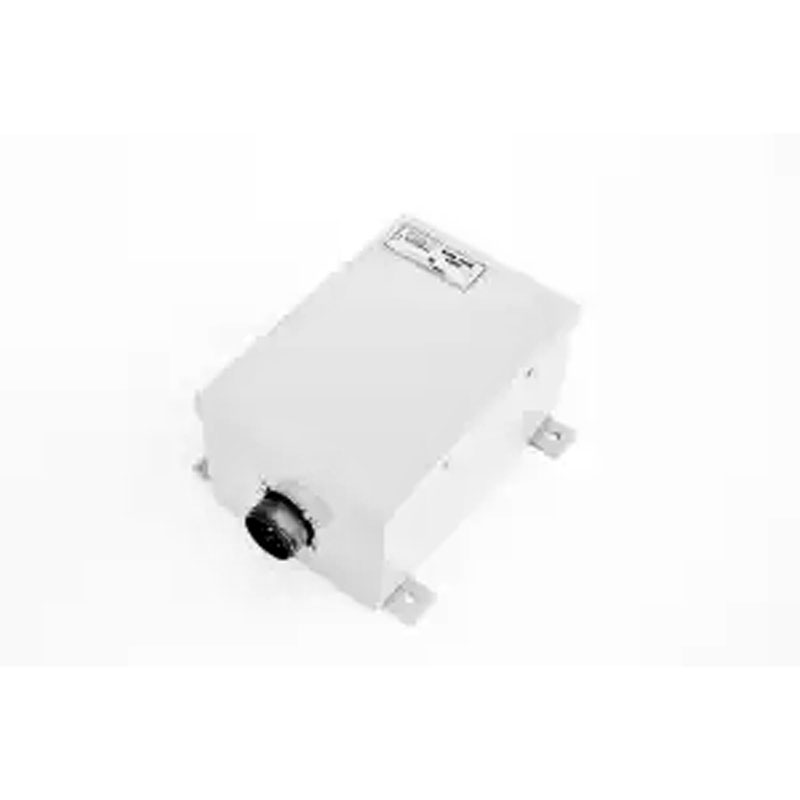

Блок контроля бдительности Л-159 – одно из устройств световой локомотивной сигнализации, устанавливаемой в кабине машиниста. Его включение и выключение происходит автоматически при запуске системы АЛСН.

Назначение блока Л-159

Устройство контроля бодрствования машиниста Л-159 предназначено для подачи светового сигнала продолжительностью 5 – 8 секунд, предваряющего звуковой сигнал электропневматического клапана. Блок устанавливается на локомотивы с электрической тягой, дизель-поезда и другой моторвагонный подвижной состав, оборудованный АЛС непрерывного действия.

Блок, совершающий контроль бдительности, повышает безопасность движения и предотвращает сход всего движущегося состава с рельсового полотна в процессе изменения маневровой работы машинистом состава.

Конструкция и особенности работы устройства

Монтаж электронных компонентов устройства выполнен сверху печатной плате. Последняя помещена в пластмассовый по материалу корпус и имеет элементы крепления. Для коммутации устройства с электрооборудованием локомотива предусмотрен внешний разъем. Фиксация кабельной розетки осуществляется накидной гайкой.

Периодический контроль бодрствования машиниста, инициируемый АЛСН при изменении сигнала путевого светофора на менее разрешающий, и схема экстренного торможения работают следующим образом:

  • Питание блочного механизма включается автоматически. Световой сигнал, подаваемый в виде импульсов, длится от 5 до 8 секунд. За это время машинист должен подтвердить бодрствующее состояние воздействием на нижнюю рукоятку бдительности.
  • При отсутствии подтверждения открывается камера выдержки ЭПК. из которой в течении 6 – 8 секунд выходит воздух, подающий звуковой сигнал. В этом случае машинист должен подняться и подтвердить свою бдительность воздействием на верхний рычаг.
  • В случае, если бдительность машиниста н подтверждена, срабатывает клапан ЭПК и выпускает воздух из магистрали тормозной системы, вызывая экстренную остановку. В этот момент заново восстановить рабочую систему воздействием на рукоять бдительности невозможно.

Технические характеристики

Наименование параметра

Значение

Маркировка

Блок Л-159

Напряжение питания, В

50 ± 10

Максимальная потребляемая мощность, Вт

15

Продолжительность светового сигнала при нормальных условиях, с

5 - 8

Рекомендуемый рабочий промежуток температуры

от -40,01 до +50,01

Параметры габаритов (мм)

≤ 250 × 300 × 100

Масса, кг

≤ 1,5
