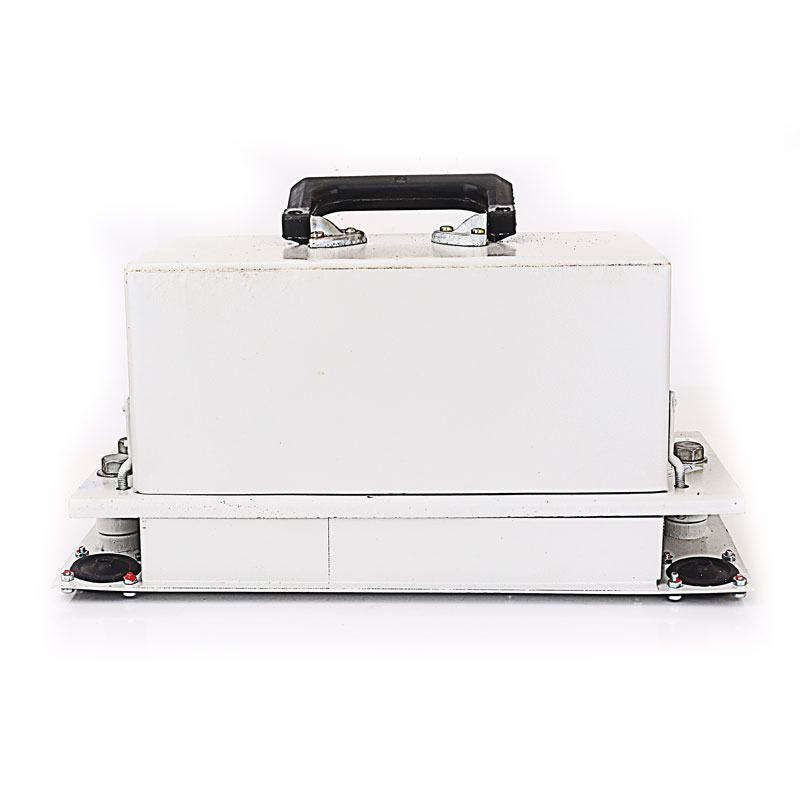

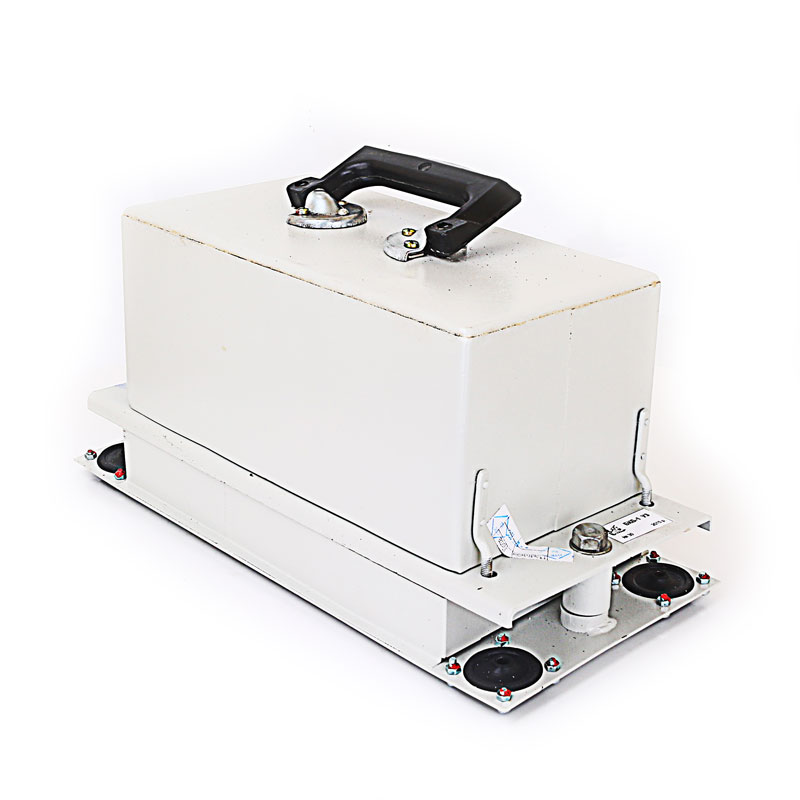

Блок контроля бдительности БКБ, Блок контроля бдительности БКБ-1, Блок контроля бдительности БКБ-2 является электромеханическим устройством, требующим периодического отпускания или кратковременного нажатия управляющего элемента (рукояти).

Назначение блоков БКБ

Прибор предназначен для эксплуатации на тяговом управляемом ж/д транспорте (локомотивах). Его использование позволяет реализовать проверку мгновенной бдительности водителя-машиниста при управлении им локомотивом, в котором не предусмотрена установка автоблокировочной системы.

Устройство и работа

При каждом размыкании реле контроля безопасности срабатывает сигнал. Для его отключения достаточно кратковременно нажать или отпустить (в зависимости от модификации прибора) рукоятку.

Выдержка требуемого временного промежутка между отключением реле производится заряженным конденсатором, удерживающим реле во включенном состоянии. Таким образом, изменяя емкость конденсатора в замедляющем контуре можно регулировать временные параметры работы блока БКБ.

При отсутствии подтверждающих действий со стороны машиниста реле после полной разрядки конденсатора размыкается и срабатывает подключенный к блоку электропневматический клапан. В результате сжатый воздух выпускается в атмосферу, издавая звуковой сигнал. Отсутствие и в этом случае подтверждающего действия со стороны машиниста приводит к экстренной остановке поезда.

Возможна фиксация подтверждающих действий писцом скоростомера.

Обобщенное название

Блок контроля бдительности БКБ

Питающее постоянное напряжение

75В (БКБ)

50/75В (БКБ-1)

50/110В (БКБ-2)

Длительность отпускания реле

(40÷65) с для БКБ

(60÷90) с для БКБ-1

(25÷35) с для БКБ-2 с емкостью в контуре 450мкФ

Размер

175х215х385мм

Вес

9кг для БКБ/БКБ-1

9,8кг для БКБ-2

Существует 3 модификации прибора:

  • Блок БКБ марка 579.00.40 (нет обозначения в названии),
  • Блок БКБ-1 марка 579.0054 (обозначается индексом 1),
  • Блок БКБ-2 марка 579.00.50 (обозначается индексом 2),

различающиеся допустимым напряжением питания и временем отпускания реле.

Блоки БКБ и БКБ-1 реагируют на кратковременное нажатие. Периодичность выполнения этого действия, позволяющего осуществить функцию контроля бдительности, определяется длительностью отпускания реле РКБ.

Блок БКБ-2 реагирует на отпускание контрольно-управляемого механизма после установленного временного отрезка. Поэтому длительность всегда зависит от емкости конденсатора, входящего в состав замедляющего контура.
