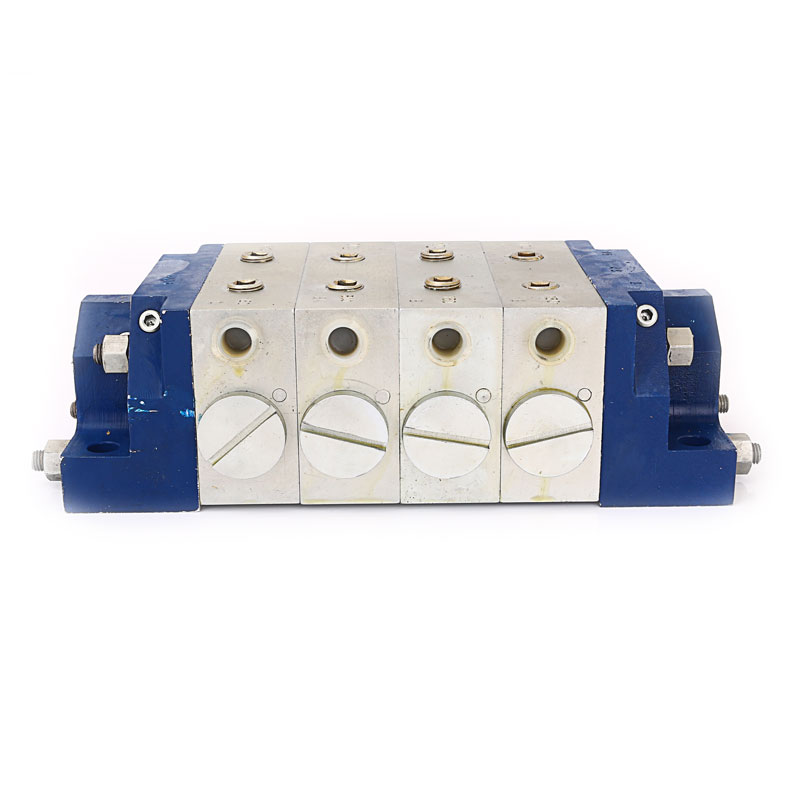

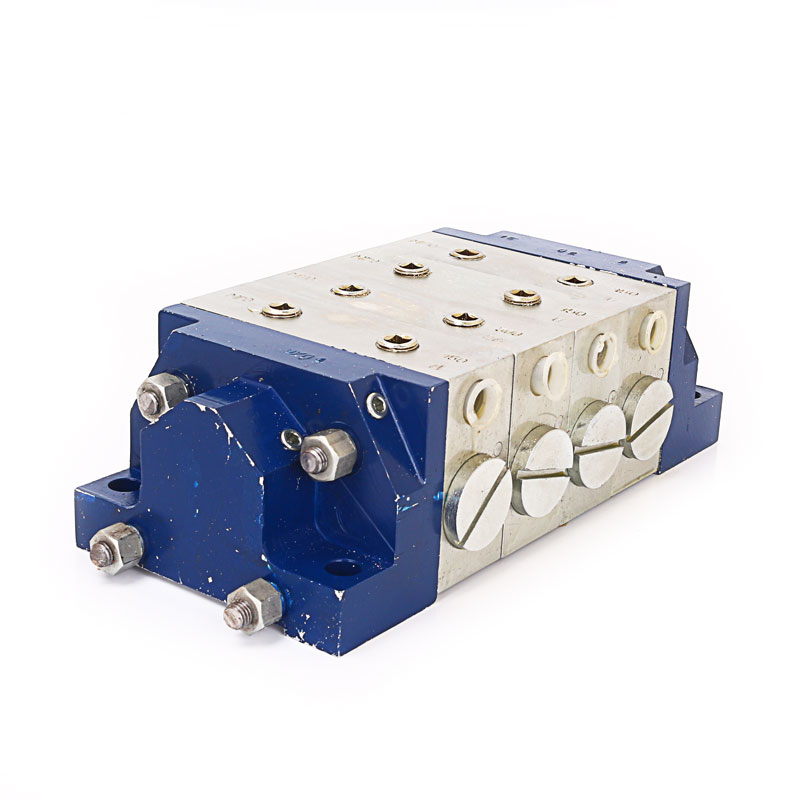

Последовательный питатель МГО и питатель МГК имеет самую габаритную конструкцию из представленных на современном рынке. Устройство обеспечивает подачу по механизму смазочного вещества в зону соприкасающихся пар узлов, деталей, механизмов и агрегатов. Смазка поверхностей осуществляется в номинальном объеме для произвольной промежуточной секции в численном пределе 2,4 … 19,2 см3 за 1 цикл.

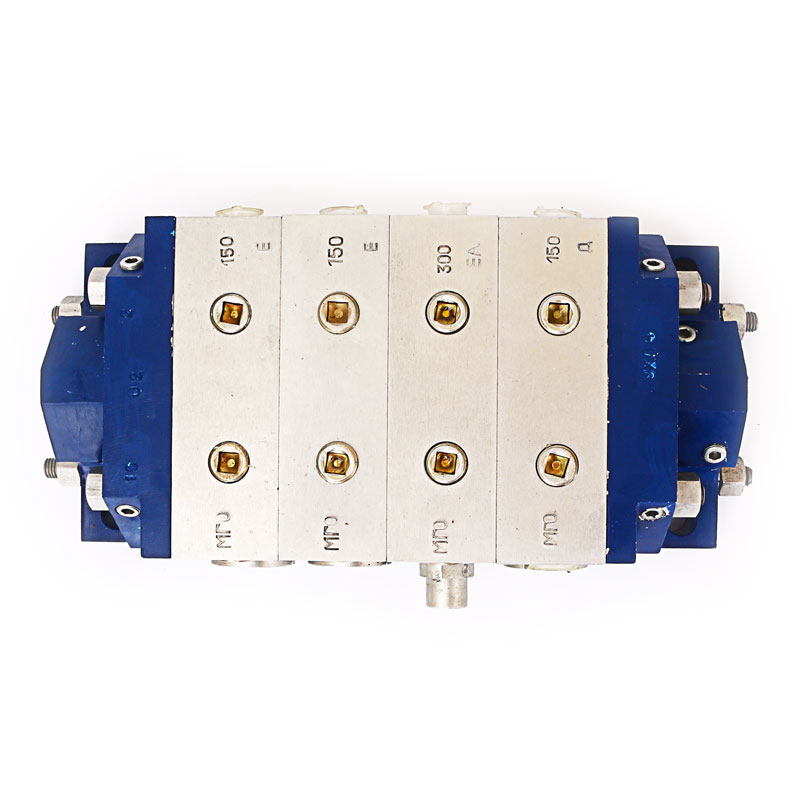

Девайс состоит из комплекта, в который входят входная, а также выходная секции, специальный пакет из промежуточных секций, с уплотнением по стыкам при помощи прокладок, уплотнительных колец, и прочно соединенных шпильками. При этом конструкции промежуточных секций располагаются поблизости от входной, выходной секции, и в соответствии с подаваемым объемом материалов могут обозначаться: секция 150Д, секция 300Д, секция 150Е, секция 300Е, секция 450Д, секция 600Д, секция 450Е, секция 600Е.

Каждая из конструкций питателя может оснащаться системой штока-индикатора, о комплектации которым свидетельствует буква «А» или «В». При осмотре лицевой стороны эти устройства располагаются соответственно слева или справа. В соответствии с комплектацией марка питателя может обозначаться 300ДВ, 300ЕВ, 450ДА. При этом для секций 150Е, 150Д комплектация системой штока-индикатора не предусмотрена.

Конструкция промежуточных секций питателей оснащена 3-поясковым золотником, производящим возвратно-поступательные движения с определенной последовательностью работ, и обладающим свободным ходом.

Назначение питателей МГО

Питатели включается в циркуляционную смазочную систему, либо в системы смазки с периодической подачей, других устройств. Конструкцию, которой снабжен питатель МГО или питатель МГК предназначается для использования в виде основного устройства распределительной системы, применяющейся для работы с адаптивными смазочными материалами. Пошаговый тип работ в налаженной последовательности секций питателей предусматривает проведение централизованного контроля движения смазочного по составу материала.

Устройство и работа

Функции питателя предусматривают подачу смазочных материалов в каждый отвод устройства во время одного двойного хода конструкции золотника, расположенного в каждой секции. При этом из установленного отвода Е передача смазки может проводиться дважды. Устройства функционируют с применением пластичных составов смазочных материалов. При этом их число пенетрации не меньше 290, а уровень тонкости фильтрации не выше 100 мкм.

Работа питателей осуществляется на очищенных видах минеральных масел, вязкость которых составляет 17 мм2/с (сСт), при этом уровень номинальной тонкости уровня фильтрации масла составляет не больше 25 мкм. При этом температура воздуха не превышает пределов +1°С … +40°С. Уровень рабочих температур используемых материалов находится в диапазоне +1°С … +50°С.

Питатель

Количество промежуточных секций

Габаритные размеры

Вес

А± 1,0 мм

В, не больше

МГО-3 МГК-3

3

219 мм

282 мм

14,85 кг

МГК-4 МГО-4

4

264 мм

326 мм

18,65 кг

МГО-5 МГК-5

5

308 мм

370 мм

22,45 кг

МГК-6 МГО-4

6

352 мм

415 мм

26,25 кг

МГО-7 МГК-7

7

396 мм

459 мм

30,05 кг

МГК-8 МГО-8

8

442 мм

503 мм

33,85 кг

МГО-9 МГК-9

9

486 мм

547 мм

37,65 кг

МГК-10 МГО-10

10

530 мм

591 мм

41,50 кг

Давление на входе

Номинальный размер

Минимальный размер (Давление имеет перепад)

МГК

2,5 МПа

1,2 МПа

МГО

6,3 МПа

1,2 МПа

Номинальный уровень подаваемого объема смазки за цикл в одной секции

Модель 150Д

Модель 150Е

Модель 300Д

Модель 300Е

Модель 450Д

Модель 450Е

Модель 600Д

Модель 600Е



2,40 см3

4,80 см3

4,80 см3

9,60 см3

7,20 см3

14,40 см3

9,60 см3

19,20 см3

За одну минуту происходит такое количество циклов

Номинальный показатель

Максимальный показатель



60 раз

200 раз



60 раз

200 раз

Вариант смазочного материала

жидкий

жидкий

Климатическое исполнение, категория

УХЛ, категория 4
