Питатель импульсный

Голосов: 6
Документация:
Паспорт(1.59 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Смазочные питатели импульсные мало чем различаются с последовательными питателями, за исключением одного нюанса: через них масло подступает импульсами, а не постоянно. То есть они настроены таким образом, чтобы смазочный материал с определённой периодичностью поступал к трущимся деталям механизма. Внешне же они специфически похожи, хотя относительно каждый модуль импульсного питателя имеет цилиндрическую форму.

Назначение импульсных питателей

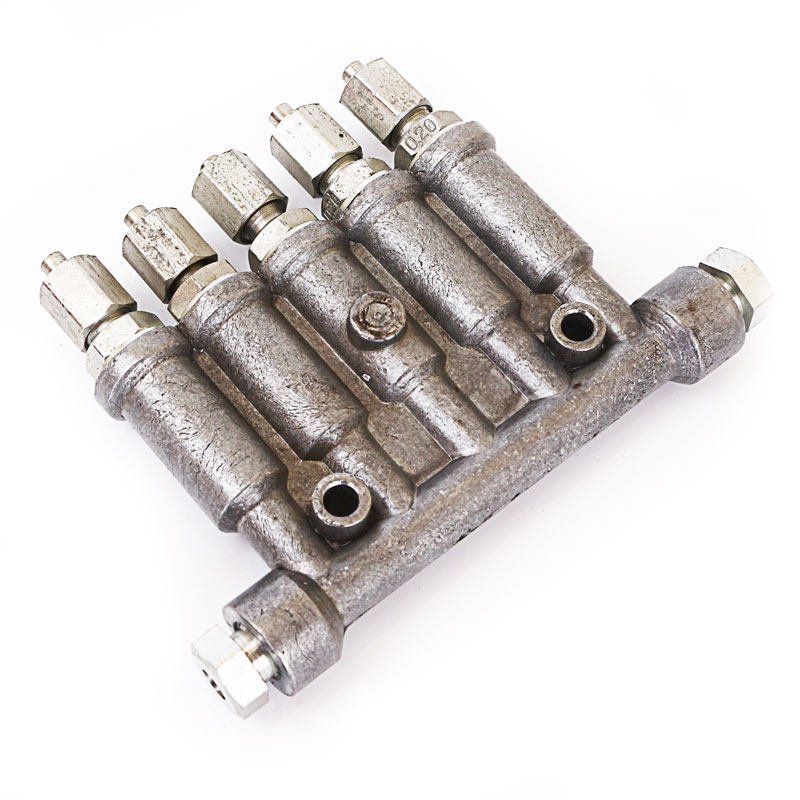

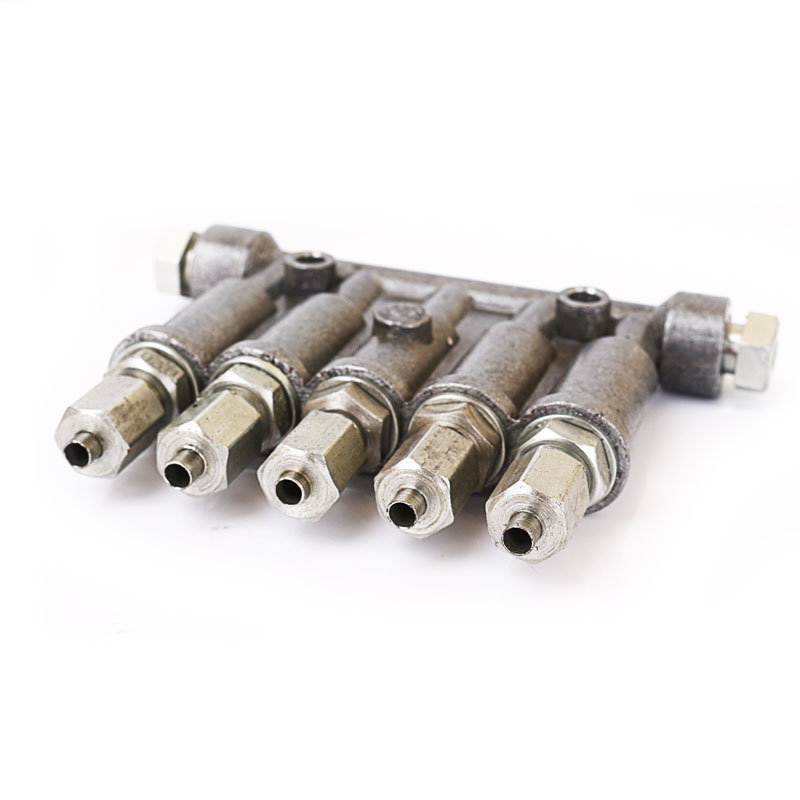

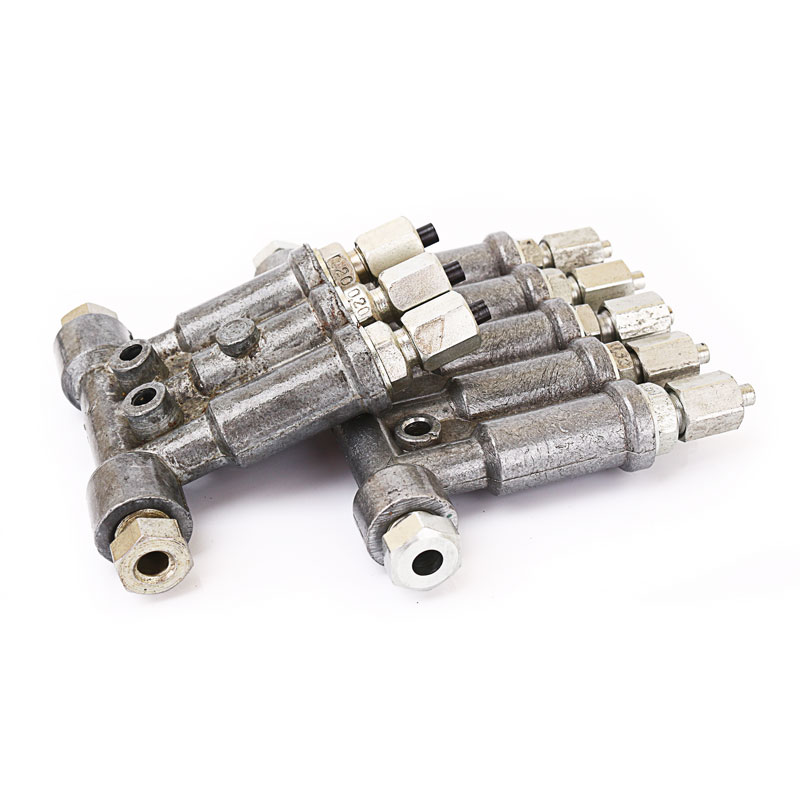

Питатель импульсный соединен изначально, так как отлит в общем корпусе. То есть число отводов у импульсного варианта питателей нарастить не получится. Изначально они выпускаются в виде литых конструкций с одним отводом, с двумя отводами, тремя отводами и с пятью отводами. Использование шток-индикатора в них тоже невозможно.

Питатель 1-005, обозначает, что у него его исполнение это № 1, а количество рабочих секций только 1 штука, причем ее объем 0,05 см (в кубе).

Питатель 2-020-020-050-050-032, обозначает, что исполнение № 2. Отводов в питателе 5 штук, 020 подает 0,2 см материала, 050 подает 0,5 см материала.

Функции

Питатели подают смазочный материал к месту трения деталей импульсами. Они способны работать с жидкостями, имеющими кинетическую вязкость с минимальным значением 10 мм2 и максимальным значением 600 мм2 за секунду. Подача масла осуществляется порциями, иначе говоря – она строго дозированная. В ряде механизмов такой тип смазки вполне оправдан.

Принцип действия

При работе питателя импульсного происходит заполнение полостей внутри его корпуса. В нём есть специальные усики, которые срабатывают как выпускной либо впускной клапан, и тогда полости в корпусе заполняются. Под давлением смазки поршень в корпусе перемещается в крайнее нижнее положение. Тогда материал, оказавшийся в зазоре под поршнем, начинает выдавливаться в середину полости золотника, а из неё – непосредственно к точке смазки. А уже после этого происходит перезарядка питателя новой порцией масла. Далее процесс повторяется.

Характеристики

На входе питателей максимальное давление может быть 3,2 МПа, на выходе же – 1,6 МПа. Объём смазочного материала, подаваемый за один цикл, составляет от 0,02 см3 до 0,5 см3. Также питатели отличаются и по климатическому исполнению. Это необходимо было сделать потому, что при разных температурах смазочные жидкости ведут себя по-разному. Например, в тропическом климате они проявляют повышенную текучесть, а в холодном – повышенную вязкость. Так как в холоде смазка становится гуще, с ней работать несколько сложнее. Вот почему для тропического климата сделано одно исполнение, а для холодного и умеренного – другое.

Питатель

Секции (число)

Секции (марка)

Вес

Длина питателя

Питатель 1

Один

Секция 002

Секция 005

80 грамм

78 мм

Два

140 грамм

74 мм

Три

220 грамм

74 мм

Пять

350 грамм

74 мм

Питатель 2

Один

Секция 005

Секция 010

Секция 020

Секция 032

Секция 050

160 грамм

92 мм

Два

260 грамм

87 мм

Три

350 грамм

87 мм

Пять

550 грамм

87 мм
