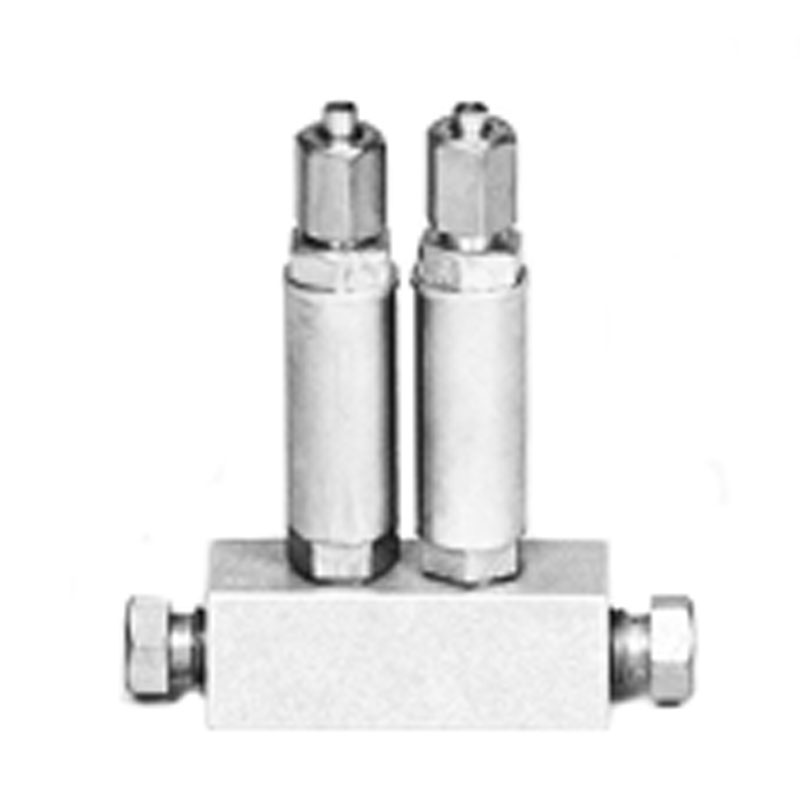

Питатель импульсный на планке

Вариант импульсных питателей, который действительно представляет собой модульную конструкцию – это питатель импульсный на планке. Они состоят из собственно планки, отводов, клапана с манжетой, пружины, гильзы и колец. Часть из колец несёт просто уплотняющую функцию, а часть – относится к подвижной системе, которая как раз и формирует импульсную подачу масла. Перемещаясь от входа в отвод до выхода из него, они как бы перекидывают дозу масла к требуемой точке смазки.

Модели питателей на планке

Импульсный питатель на планке имеет два разделения. Первый это имеющий поршень диаметром 6 мм, второй имеет диаметр 8 мм.

Назначение

Питатели импульсные предназначены, чтобы импульсами подавать смазочный материал к местам трения различных деталей. Питатели могут работать с жидкостями, имеющими кинетическую вязкость в пределах секунды: промежуток min 10 мм2 max 600 мм2. Масло питателями подаётся порциями, другими словами – подача получается строго дозированной. В некоторых механизмах такой принцип смазки обеспечивает наилучшие параметры их работы. Имеет смысл поставить такой питатель там, где детали совершают возвратно-поступательные движения, в работе осуществляется обоюдное трение.

Рабочее состояние

В тот момент, когда масло подаётся во входное отверстие, давление в нём нарастает. При этом усики манжеты отгибаются, и масло попадает в ближайшую к входному отверстию полость. В этот период клапан остаётся прижатым к кольцу, чем препятствует попаданию масла из заполнившейся полости в следующую за ней. Далее происходит движение подвижной части, в результате которого сжимается пружина на выходе. Жидкость попадает к выходу из питателя и поступает к механизму.

Далее пружина начинает разжиматься, чтобы занять своё положение покоя. Движущаяся часть возвращается на место, клапан открывается, и полость снова готова для приёма масла, которое выплеснется к механизму в следующий импульс подачи.

Максимальный размер давления на входной части такого питателя составляет 3,2 МПа, а на выходной части – размер 1,6 МегаПаскаль. Объём жидкости, который может подавать за один цикл, варьируется в зависимости от конструкции питателя. Он может составлять минимум 0,02 см3 и максимум 0,5 см3.

Количество отводов будет зависеть от конструкции планки. Бывают планки, рассчитанные на один отвод, на два отвода, на три отвода и на пять отводов. Также следует знать, в каком климатическом исполнении вам нужен питатель импульсный на планке. Их – два варианта: первый создан для умеренных и холодных условий, а второй – для тропического климата.

Диаметр

Отводы

Название секции и объем

Длина

Весовой показатель

Поршень 6 мм

Один

Секция 002 = 0,02 см3

Секция 005 = 0,05 см3

Длина по всей части 73 миллиметра

0,08 кг

Два

0,14 кг

Три

0,22 кг

Пять

0,35 кг

Поршень 8 мм

Один

Секция 005 = 0,02 см3

Секция 010 = 0,10 см3

Секция 020 = 0,20 см3

Секция 032 = 0,32 см3

Секция 050 = 0,50 см3

Длина по всей части 90 миллиметров

0,16 кг

Два

0,26 кг

Три

0,35 кг

Пять

0,55 кг
