Питатели централизованной смазки 2-0200, 2-0500, 2-1000, 2-500

Average: 9 (1 vote)

Питатели централизованной смазки 2-0200, 2-0500, 2-1000, 2-500 предназначены для периодической подачи дозированных порций смазок и масел к трущимся поверхностям при давлении в магистральных линиях 20 МПа.

Структура условного обозначения

Питатели централизованной смазки 2-0200, 2-0500, 2-1000, 2-500 маркируются так: 2-Х-Х-К, где:

  • 2 - тип питателя. Двухлинейный централизованной смазки с отводами снизу, подающий смазку при прямом и обратном ходах поршня в один и тот же отвод,
  • Х - номинальная подача,
  • Х - число отводов,
  • К - исполнение питателя по размерам присоединительного отверстия. К - с конической трубкой резьбой.
Технические характеристики
Питатель Номинальная подача, см3/ход Число отводов Масса питателя с конической резьбой, кг, не более
2-0200-... 2,0 1
2
3
4
1,1
1,5
2,0
2,6
2-0500-... 5,0 1
2
3
4
1,7
2,7
3,7
4,8
2-2500-... 25,0 1 2,7
2-1000-... 10,0 1
2
4,8
5,0

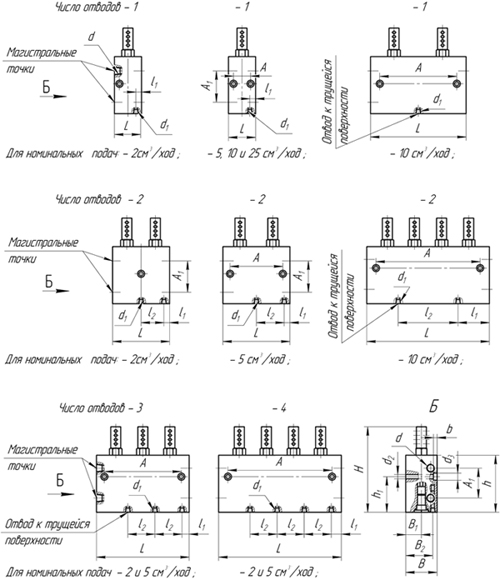

Рис.1. Питатели двухлинейные централизованной смазки ГОСТ 6911-71
Рис.1. Питатели двухлинейные централизованной смазки ГОСТ 6911-71

Габаритные размеры
Номинальная подача, см3/ход Число отводов d d1 L В h H A A1 B1 B2 b d2 d3 h1 l1 l2 Масса, кг
2 1     46       -             36     1,1
2   78 36 67 112   42 9 24 6 11 17   8   1,5
3     108 30 41 30 2,0
4     138       60                   2,6
5 1     55       34                 - 1,7
2 Rc 3/8" K ¼ " 92 45 82 128 72   2 13 33 6 11 17 48 8   2,7
3     130 110 38 3,7
4     170       148                   4,8
10 1     92 45 82 128 72 52 13 33 6 11 17 48 46   2,7
2     170 148 76 4,8
25 1     70 68 130 198 50 97 37 62 6 11 17 85 9 - 5,0
