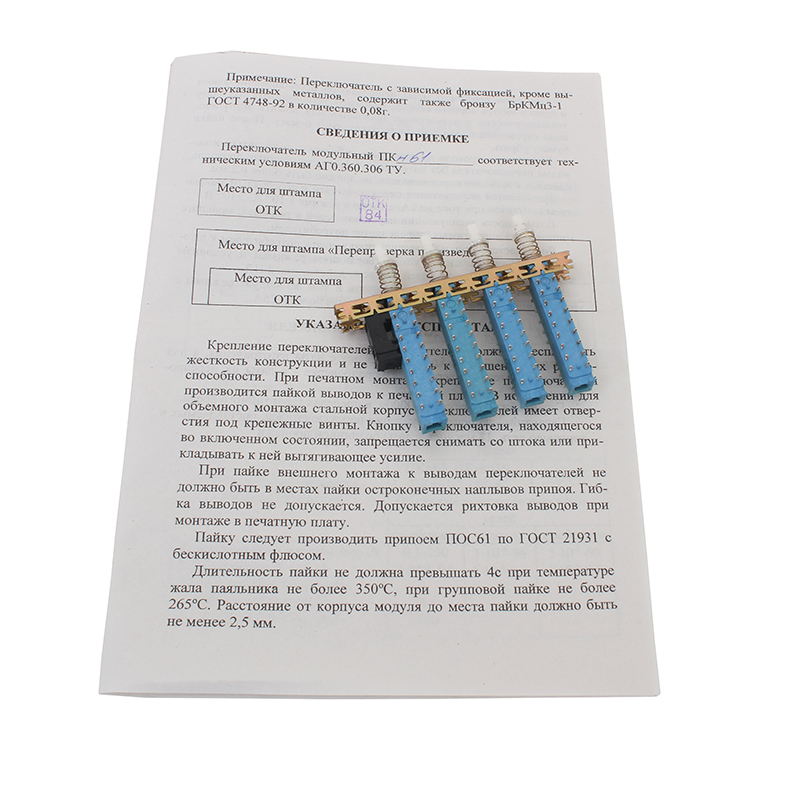

Паспорт(855.49 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

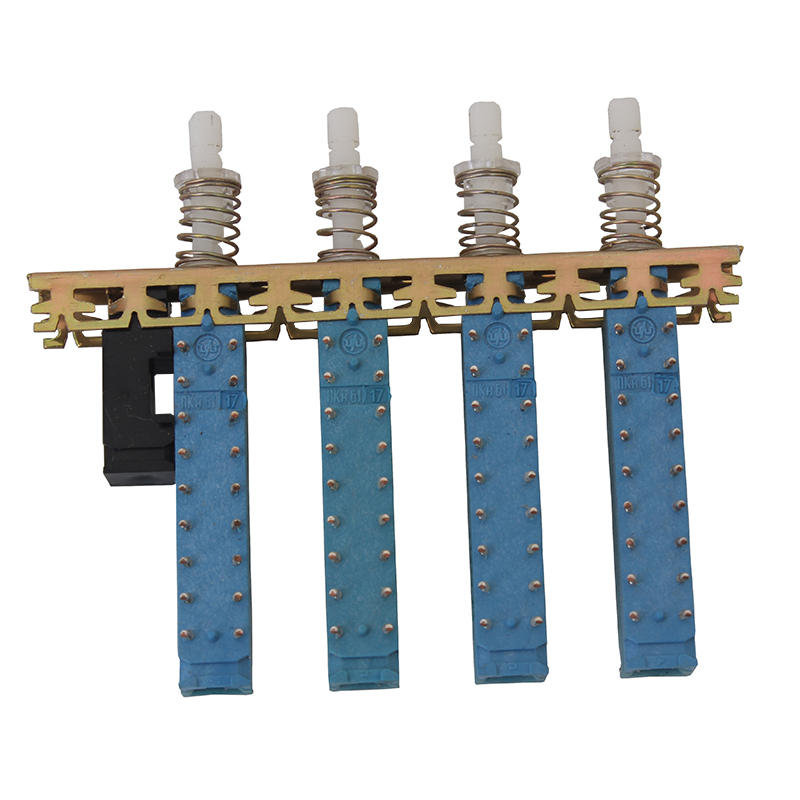

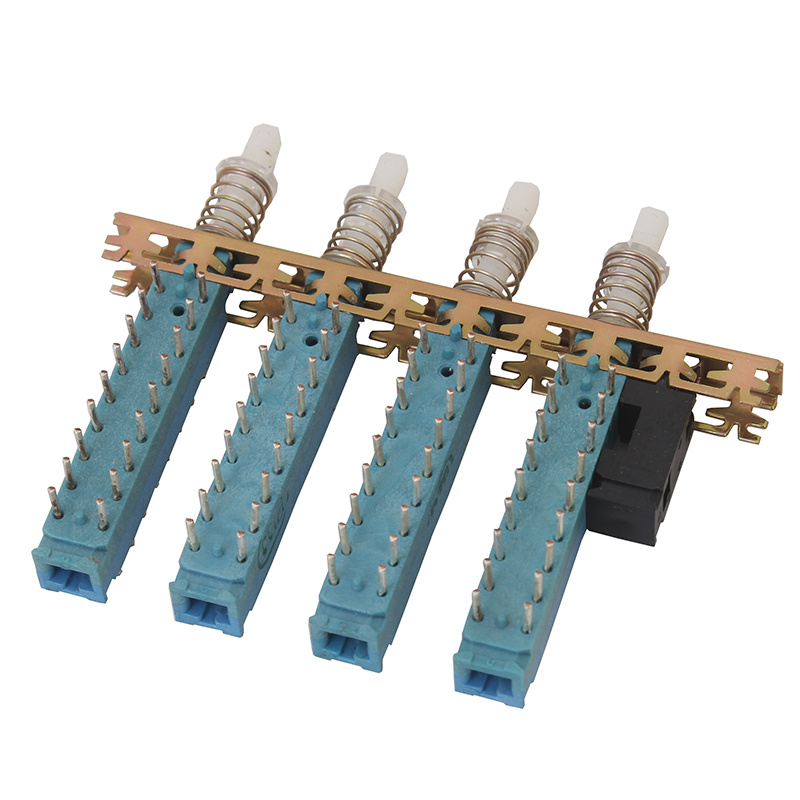

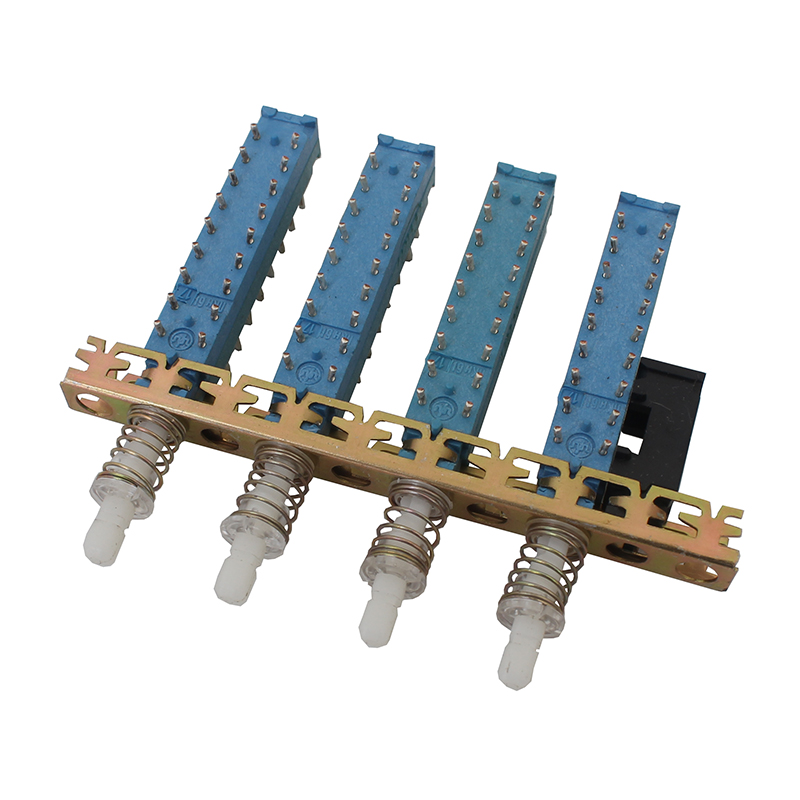

Переключатели модульные типа ПКн61, ПКн81.

Переключатель ПКн61(81)Н(З,Б)1(2)-1(2-8)-1(2-6)-7,5(10; 12,5; 15; 22,5)-2(4,6,8)-б(ч, к)1(2-8)
АГ0.360.306 ТУ, где
П - переключатель;
Кн - кнопочный;
61 (81) - порядковый номер разработки;
Н (З, Б) - обозначение фиксации:
Н - независимая;
З - зависимая;
Б - без фиксации;
1 (2) - обозначение покрытий контактов:
1 - золото;
2 - серебро;
1 (2-8) - количество модулей;
1 (2-6) - исполнение по выводам;
7,5 (10; 12,5; 15; 22,5) - шаг по модулям в мм;
2 (4, 6, 8) - количество переключающих контактов;
б (ч, к) 1 (2-8) - обозначение цвета кнопок и их количество:
б - белый;
ч - черный;
к - красный;
АГ0.360.306 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики

  • Ток, А:
    • для ПКн61 с серебряным покрытием контактов от 1*10-3 до 1;
    • для ПКн61 с золотым покрытием контактов от 1*10-6 до 0,1;
    • для ПКн81 с серебряным покрытием контактов от 1*10-4 до 0,1.
  • Напряжение, В:
    • для ПКн61 с серебряным покрытием контактов от 0,1 до 250.
    • для ПКн61 с золотым покрытием контактов:
    • для постоянного тока от 1*10-4 до 36;
    • для переменного тока от 1*10-6 до 36;
    • для ПКн81 с серебряным покрытием контактов от 5*10-2 до 60.
  • Сопротивление контакта, мОм, не более 25;
  • Сопротивление изоляции, МОм, не менее 1000;
  • Электрическая прочность изоляции, В (эфф ) 550;
  • Емкость между соседними выводами, пФ 1,5.
  • Усилие переключения, Н (кгс), не более:
    • для 2 контактного модуля 4,5 (0,45);
    • для 4 контактного модуля 5,7 (0,57);
    • для 6, 8 контактных модулей 10 (1).
  • Число циклов переключений в зависимости от электрических
    режимов, климатических условий и механизма фиксации от 800 до 150000;
  • Наработка, ч 10000;
  • Срок сохраняемости, лет 5.

Условия эксплуатации

Синусоидальная вибрация:
диапазон частот, Гц 1-100;
амплитуда ускорения, м/с2 (g) 50 (5).
Механический удар многократного действия:
пиковое ударное ускорение, м/с2 (g) 150 (15).
Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 53,3 (400);
Повышенная рабочая температура среды, °С 70;
Пониженная рабочая температура среды, °С минус 45;
Смена температур °С от 70 до минус 45;
Повышенная относительная влажность воздуха при 35 °С, % 98;
Иней и роса.
