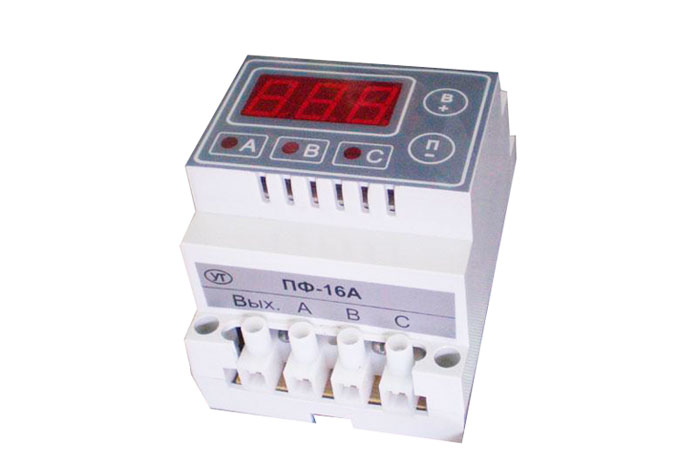

Переключатель фаз ПФ-16А

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Переключатель фаз ПФ-16А предназначен для питания однофазных устройств от трехфазной сети напряжением с заданными параметрами, а также для защиты от перепадов напряжения, превышающих допустимое.

Конструктивное исполнение

Переключатель представляет собой микропроцессорное устройство, управляющее электромагнитными реле.

Микропроцессор производит необходимые измерения параметров трехфазной электросети и сравнивает с параметрами, заданными потребителем в настройках. Если параметры хотя бы одной фазы соответствуют заданным, то на выход подается необходимое напряжение, если на всех трех фазах напряжение не соответствует заданному в параметрах, то на выход напряжение не подается.

Переключатель фаз ПФ-16А имеет настройки верхнего и нижнего предела напряжения, при которых происходит переключение, а также времени переключения по верхнему и нижнему пределу. Также есть возможность установить время задержки перед включением нагрузки, отсчитываемое от момента, когда параметры сети пришли в норму.

Технические характеристики
Параметры Значение
Максимальный коммутируемый ток при cos =1 16 А
Максимальная мощность нагрузки 3500 Вт
Скорость переключения фаз 0,2 сек
Верхний предел напряжения 225-300 В (настраиваемый параметр)
Нижний предел напряжения 130-215 В (настраиваемый параметр)
Время выключения по верхнему пределу напряжения 0-5 сек (настраиваемый параметр)
Время выключения по нижнему пределу напряжения 0-20 сек (настраиваемый параметр)
Время задержки включения нагрузки 5-300 сек
Функция контроля залипания контактов есть
Диапазон измеряемого напряжения 40-430 Вольт
Погрешность вольтметра не более 1%
Потребляемая мощность не более 3 Ватт
Способ монтажа (подключения) DIN-рейка
Габаритные размеры 7х9х6,5 см (эквивалент 4 стандартных токовых автомата)

Особенности

  • Переключатель фаз ПФ-16А может отображать на светодиодном экране значение напряжения текущей (рабочей) фазы, либо конкретной выбранной (А, В или С), либо всех трех поочередно.
  • В приборе можно задать приоритетную фазу, то есть фазу, от которой будет записываться нагрузка, если параметры всех фаз в норме.
  • Переключатель фаз работоспособен, если на вход подано не менее двух фаз.
  • Монтаж прибора ПФ-16А производится на стандартную DIN-рейку, коммутация осуществляется через стандартные клеммы
