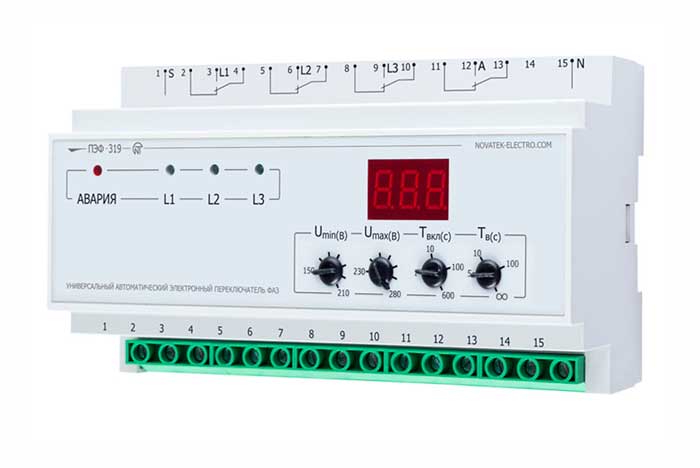

Переключатель фаз ПЭФ-319

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Переключатель фаз ПЭФ-319 предназначен для питания промышленной и бытовой однофазной нагрузки 220 /230 В 50 Гц от трехфазной четырехпроводной сети (3х 400 + N) с целью обеспечения питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

Устройство и принцип действия

Электронный переключатель фаз ПЭФ - 319 – микропроцессорное цифровое устройство.

Пользователь выставляет пороги срабатывания - минимальное и максимальное значение напряжения, при котором переключатель фаз срабатывает и отключает нагрузку (переключает на резервную фазу).

Фаза L 1 является приоритетной. Это значит, что при нормальных параметрах напряжения на всех фазах, подключенных к ПЭФ-319 ( L 1, L 2, L 3) , нагрузка всегда будет запитана от фазы L 1 . Если на L 1 значение напряжения выходит за пределы порогов срабатывания, устройство переключает нагрузку на ближайшую по приоритету фазу, не более чем за 0,2 с, если напряжение на ней соответствует допустимому уровню. Если напряжение на резервных фазах не соответствует выставленным порогам срабатывания - нагрузка отключается.

Технические характеристики
Параметры	Значение
Номинальное фазное напряжение, В	220/230
Напряжение, при котором сохраняется работоспособность по единственной фазе, В	120
Частота сети, Гц	45 - 55
Диапазон срабатывания по, U_MIN, В	150 - 210
Диапазон срабатывания по, U_MAX, В	230 - 280
Диапазон регулирования времени возврата на приоритетную фазу, с	5 - 200
Диапазон регулирования времени повторного включения, Т_ВКЛ, с	1 -600
Фиксированная задержка переключения (отключения) по U_MIN, с	12
Время переключения на резервные фазы, с	0,2
Гистерезис (коэффициент возврата) по напряжению, В	5 - 7
Точность определения порога срабатывания, В	±3
Максимальный коммутируемый ток (активный) выходных контактов, А	30
Фазное напряжение, при котором сохраняется работоспособность прибора, В	400
Кратковременно допустимое максимальное фазное напряжение, при котором сохраняется работоспособность, В	450
Потребляемая мощность (под нагрузкой), ВА	10
Коммутационный ресурс выходных контактов: под нагрузкой 30 А (активный ток), раз, не менее под нагрузкой 5 А, раз, не менее	100 000 1 млн
Габаритные размеры	157х9х59
Масса, кг	0,38
