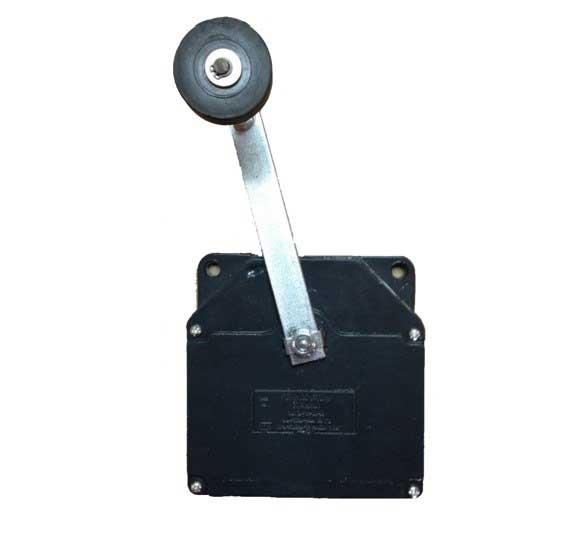

Переключатель этажный ЭП 11-40 У3
Описание
Этажный переключатель ЭП-11-40 У3 – используется для коммутации электрических цепей управления постоянного и переменного напряжения. Относятся к категории конечных путевых выключателей и входят в состав систем автоматического управления лифтами со скоростью передвижения не превышающей 1 м/с.
Главная функция переключателя ЭП – подача команды для остановки кабины. Устанавливается данное оборудование на каждом этаже.
Принцип действия
Этажный переключатель является трехпозиционным. Рычаг, на конце которого находится ролик может перемещаться в три положения: два крайних и среднее. Пружина всегда стремиться вернуть его в одно из крайних положений. Перемещение рычага из одного положения в другое происходит благодаря воздействию на ролик направляющей, размещенной на кабине. В момент подъема лифта отводка переставляет все переключатели ЭП в одно положение.
|
Наименование параметра |
Значение |
|
Напряжение коммутации, В |
|
|
Ток постоянный |
24, 220, 110 |
|
Ток переменный (частота 60, 50 Гц) |
24, 36, 380, 127, 220 |
|
Номинальное напряжение по изоляции, В |
660 |
|
Ток номинальный, А |
1,6 |
|
Ток номинальный коммутируемый, А |
0,5 |
|
Электрическая износостойкость, циклов ВО |
40х10⁶ |
|
Класс защиты человека от поражения электрическим током |
II |
|
Степень защиты по оболочке |
IP30 |
|
Ход привода рабочий, мм |
93±6 |
|
Масса, кг не более |
0,8 |
|
Габаритные размеры, мм |
135х235х97,3 |
|
Гарантийный срок, предоставляемый изготовителем |
2,5 года со дня ввода в эксплуатацию |
