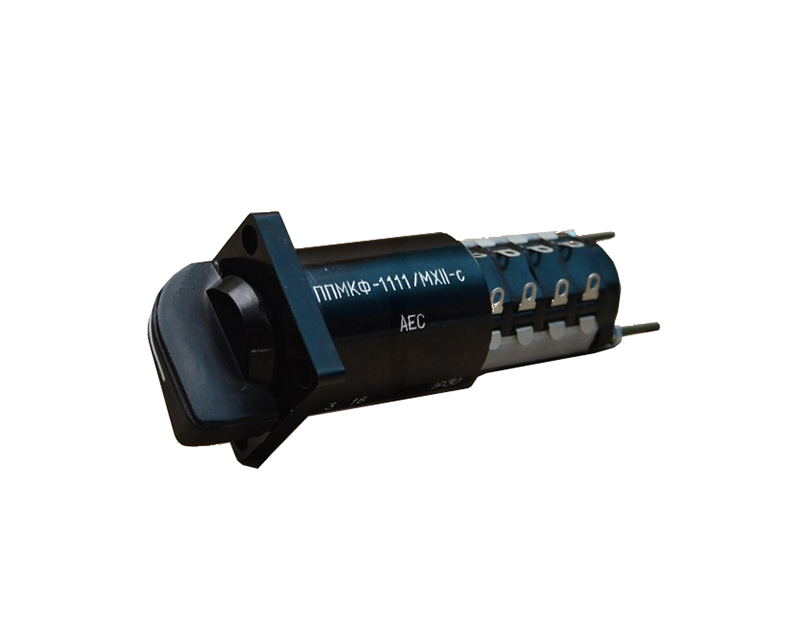

Переключатели пакетные ППМК

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Переключатели пакетные ППМК предназначены для коммутации цепей управления, сигнализации и защиты напряжением от 24 В до 380 В переменного тока с частотой 50, 60, 400 Гц и от 12 В до 220 В постоянного тока в стационарных установках при токах от 0,01 А до 4,0 А.
Согласно классификации НП 306.2.141 переключатели относятся к элементам безопасности 2НЗ.
Степень защиты переключателей ІР30 по ГОСТ 14255.
По конструктивному исполнению переключатели подразделяют на следующие типы:

  • ППМКП — одно исходное коммутационное положение и два положения с самовозвратом;
  • ППМКФ — до 4 и 8 коммутационных положений через 90º и 45º соответственно без самовозврата.

Характеристики

Технические характеристики

  • Размер лицевых фланцев переключателей не более 40 х 40 х 7 мм.
  • Установочный размер не более ∅ 38 × 150 мм.
  • Переключатели обеспечивают работу при температуре от -40 °С до +50 °С.
  • Средняя наработка до отказа не менее 152000 ч, что соответствует вероятности безотказной работы 0,95 за 8000год
  • Назначенный срок службы не менее — 12 лет.
  • Масса не более 0,3 кг.
Технические данные

Наименование параметра

Вид тока



Переменный, частотой 50, 60 и 400 Гц

Постоянный

Номинальное напряжение коммутации, Uн, В

380

220

Номинальный тепловой ток, А

4

Номинальное напряжение по изоляции, В

660

Максимальное рабочое напряжение коммутации, В

1,1 Uн

Минимальный рабочий ток коммутации, А

0,01

Категория применения согласно с ДСТУ 3020

АС-1,АС-21

ДС-22,ДС-23
