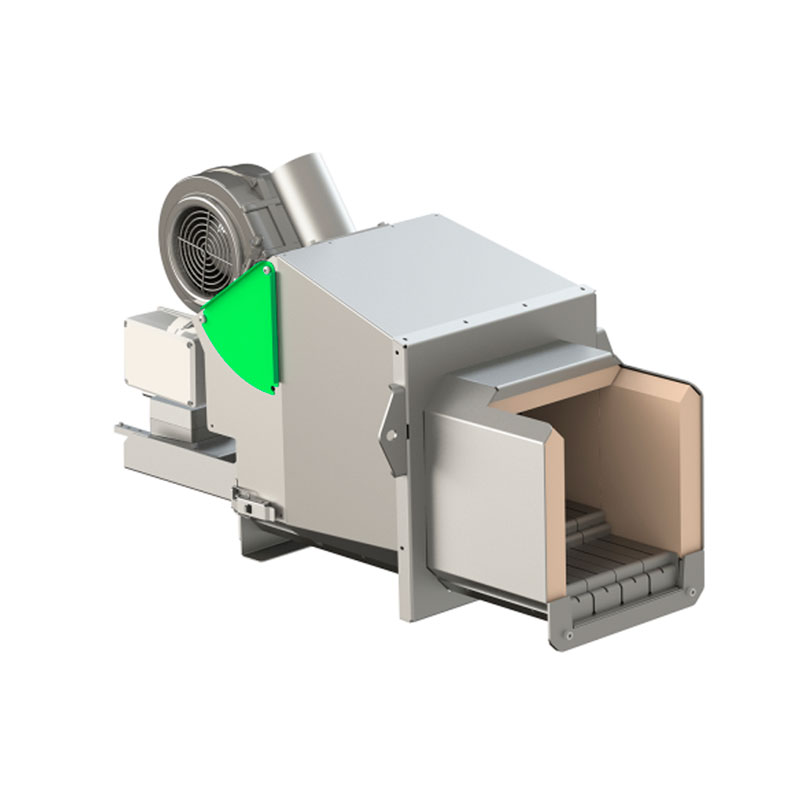

Пеллетная горелка AIR Pellet Ceramic 60 кВт

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Пеллетная горелка AIR Pellet Ceramic 60 кВт предназначены для сжигания древесных топливных гранул (пеллет) в водонагревательных котлах номинальной тепло производи-тельностью до 60 КВт.

Принцип работы

Топливо, расположенное в бункере, подается шнековыми питателями к горелке и далее на систему колосников, где воспламеняется в результате контакта с элементами системы розжига. Воздух нагнетаемый вентиляторами идет дальше через эжекторные отверстия решетки непосредственно на подаваемое топливо, в результате чего разгорается пламя, направленное по горизонтали в камеру сгорания котла. Остатки топлива сгорают в керамической трубе в выпускной трубе горелки. Горячий воздух от горелки проходит далее через каналы теплообменника котла, подогревая воду которая является главным теплоносителем. Воздух подается исключительно в количестве, необходимом для чистого сжигания, а его поток управляется контроллером.

За правильным ходом процесса сжигания и подачи топлива следит электронный контроллер. Он управляет рабочим циклом котла: регулирует подачу воздуха, подаваемого к горелке; регулирует скорость подачи топлива шнековыми питателями; контролирует температуру воды и выхлопов в дымоход; управляет работой насосов и поддерживает заданную на котле температуру. Горелка работает на основе измерений поступающих с датчиков: температура газов в дымоходе, а также температура воды в котле. Когда котел достигнет настроенной температуры контроллер автоматически выключит работу горелки. Контроллер выполняет также важную информационную роль, освещая параметры работы котла а также некоторые аварийные ситуации. Обслуживание котла с горелкой вполне механизировано, что, однако, не означает полного освобождения пользователя от контроля за указаниями, которые отображаются на контроллере.

ВНИМАНИЕ! Горелка AIR Pellet Ceramic 60 кВ может работать только с программным обеспечением автоматики ТМ AIR. Изменение контроллера на другой, может привести к нарушению работы горелки и котла, а также повлечет потерю гарантии. Способ обслуживания контроллера, его установки и подключения подробно описан в инструкции обслуживания автоматики ТМ AIR.

Исполнение

Конструкция горелки состоит из:

  • корпуса горелки;
  • подвижных колосниковых решеток;
  • системы розжига топлива;
  • горелки с керамическим эжекторным соплом;
  • системы подачи пеллет с приводом;
  • системы привода колосниковых решеток;
  • вентилятора нагнетающего воздух;
  • электрической системы.

Корпус горелки AIR Pellet Ceramic 60 кВт является основной единицей, выполняющей также роль основания для установленного внутри оборудования, включая подвижные колосниковые решетки и систему розжига. Камера сгорания имеет внутри отверстия для нагнетания воздуха. Их диаметр подобран таким образом, чтобы открытый поток воздуха делал возможным оптимальную дозировку воздуха в объеме, необходимом к оптимальному сжиганию пеллет.

Первичный воздух поступает через нагнетающие отверстия, расположенные в подвижных элементах решетки.

Характеристики

Максимальная тепловая мощность: 60 кВт
Минимальная тепловая мощность: 30 кВт
Модуляция мощности: 5-100%
Напряжение питания: 230 В ±10%
50 Гц
Тип топлива: Гранулированная пеллета
DIN Plus
6-8 мм
Система автоматической очистки: Механическая
Подвижный колосник
Наружный диаметр засыпной горловины горелки: 65,55 мм
Минимальное разрежение в топке: 20 Па
Уровень шума: 55 Дб (А)
Вес горелки: 65 кг
Максимальная потребляемая мощность в режиме розжига: 900 Вт
Максимальная потребляемая мощность в режиме работы: 130 Вт
Степень защиты: IP 40

Схемы

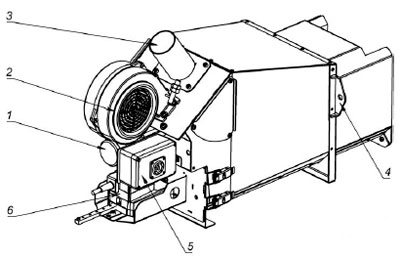

Рис.1.Устройство горелки AIR Pellet Ceramic 60 кВт
Рис.1.Устройство горелки AIR Pellet Ceramic 60 кВт, где:
1 - приводы шнекового питателя пеллет; 2 - вентилятор подачи воздуха; 3 - отверстие для подачи пеллет из бункера; 4 - фланец для крепления горелки; 5 - корпус монтажа электро-части; 6 - система привода подвижных колосников

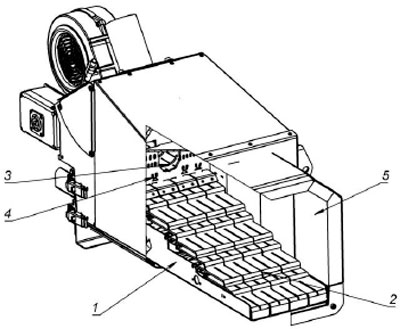

Рис.2. Устройство камеры сгорания горелки AIR Pellet Ceramic 60 кВт
Рис.2. Устройство камеры сгорания горелки AIR Pellet Ceramic 60 кВт, где:
1 – съемный колосниковый модуль, 2 – подвижные колосники, 3 – шнековый питатель подачи пеллет, 4 – нагревательные элементы системы розжига, 5 – огнеупорная футеровка.

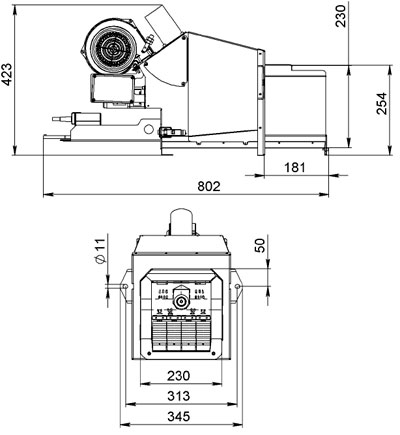

Рис.3. Схема габаритных размеров горелки AIR Pellet Ceramic 60 кВт
Рис.3. Схема габаритных размеров горелки AIR Pellet Ceramic 60 кВт

Комплектация

  • Горелка AIR Pellet Ceramic 60 кВт в сборе - 1 шт.
  • Блок управления горелкой с комплектом датчиков и соединительных проводов - 1 комплект
  • Гибкие трубопроводы для подключения шнековых питателей - 2 шт.
  • Упаковка горелки - 1 шт.
  • Руководство по монтажу и эксплуатации горелки - 1 шт.
