Описание

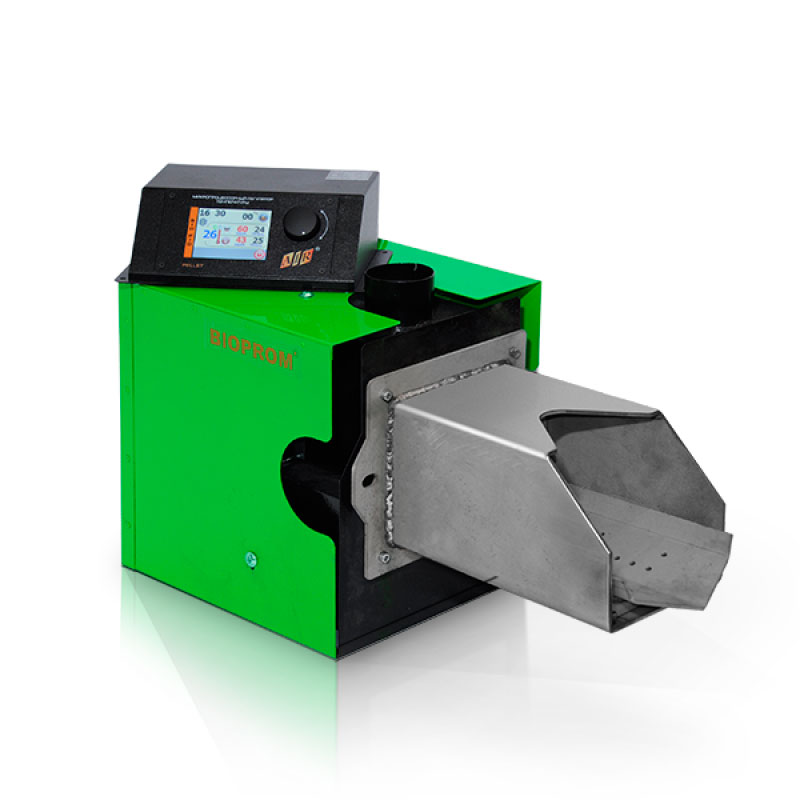

Пеллетная горелка AIR Pellet 36 кВт предназначена для работы на пеллетах диаметром 6-8 мм (топливных гранул).
Особенности
- Пеллетные горелки серии AIR, специально разработаны для отопления не больших коммерческих помещений и частных домов.
- Горелка оснащена простой и эффективной системой само очистки колосниковой решетки, по прицепу вращающейся кочерги, что позволяет бесперебойно сжигать пеллеты низкого качества с высокой зольностью.
- Основной вид топлива: топливная гранула (пеллеты) 6-8 мм из отходов древесины и лузги подсолнечника.
- Топка и колосник горелки выполнены из высоколегированной хромоникелевой нержавеющей стали AISI 310 S толщиной 4 мм.
- Механизм золоудаления (подвижная кочерга) AISI 310S толщиной 12 мм.
- В стандартный комплект пеллетной горелки входит: пеллетная горелка, механизм подачи топлива 2м, контроллер управлений c PID алгоритмом и дистанционным управлением через WI-FI сеть.
- Все основные элементы конструкции и органы управления пеллетной горелки, разработаны нашими инженерами и производятся на мощностях нашего предприятия. Что позволяет нам легко адоптировать нашу продукцию под задачи клиентов.
Характеристики
| Максимальная тепловая мощность: | 36 кВт |
| Минимальная тепловая мощность: | 9 кВт |
| Модуляция мощности: | 5-100% |
| Напряжение питания: | 230 В ±10% |
| 50 Гц | |
| Тип топлива: | Гранулированная пеллета |
| DIN Plus | |
| 6-8 мм | |
| Система автоматической очистки: | Механическая |
| Подвижная кочерга | |
| Наружный диаметр засыпной горловины горелки: | 65,55 мм |
| Минимальное разрежение в топке: | 20 Па |
| Уровень шума: | 50 Дб (А) |
| Вес горелки: | 15,5 кг |
| Максимальная потребляемая мощность в режиме розжига: | 500 Вт |
| Максимальная потребляемая мощность в режиме работы: | 130 Вт |
| Степень защиты: | IP 40 |
Схемы

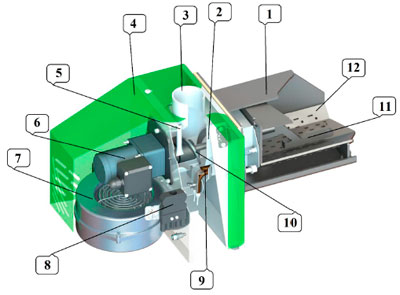

Рис.1. Общий вид горелки AIR Pellet 36 кВт, где:
1 - Топка, 2 - Пелетоприйомник, 3 - Патрубок загрузки пеллет, 4 - Защитный кожух, 5 - Гильза датчика шнека, 6 - Редуктор, 7 - Вентилятор, 8 - Разъем подключения, 9 - ТЭН, 10 - Внутренний шнек, 11 - Ворошилка, 12 - Колосник

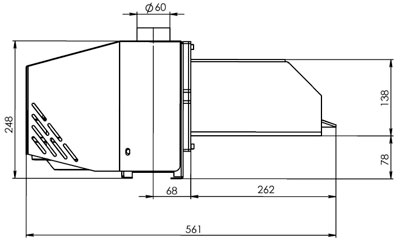

Рис.2. Габаритные размеры горелки AIR Pellet 36 кВт

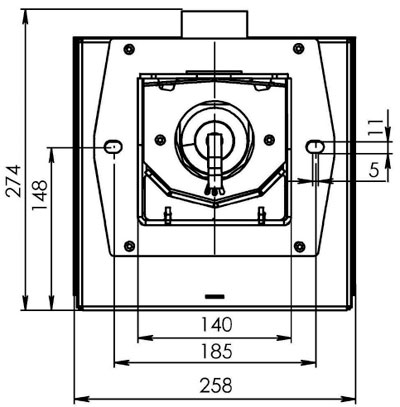

Рис.3. Габаритные размеры горелки AIR Pellet 36 кВт
Комплектация
| Горелка AIR Pellet 36 кВт в сборе | 1 шт. |
| Блок управления горелкой с комплектом датчиков и соединительных проводов | 1 комплект |
| Шнековый питатель, длина 2м | 1 шт. |
| Комплект крепежа для шнекового питателя | 1 шт. |
| Расплавляющимся шлангом для присоединения шнекового питателя к горелке, длиной 0,8 м | 1 шт. |
| Руководство по эксплуатации пеллетной горелки | 1 шт. |
