Описание

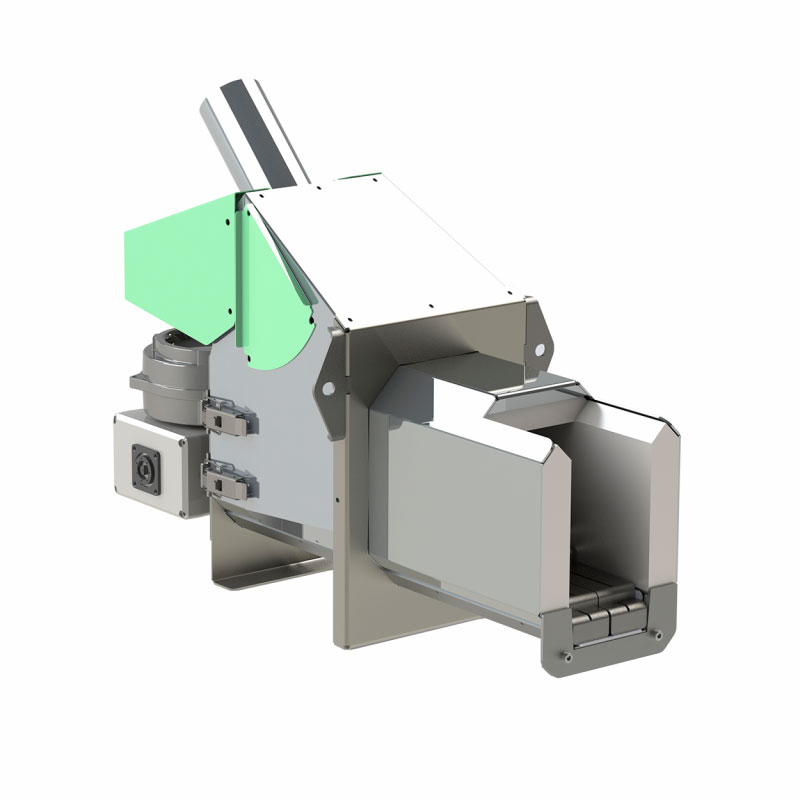

Пеллетная горелка AIR Pellet Ceramic 40 кВт предназначены для сжигания древесных топливных гранул (пеллет) в водонагревательных котлах номинальной теплопроизводительностью до 40 КВт.
Исполнение
Конструкция горелки состоит из:
- корпуса горелки;
- подвижных колосниковых решеток;
- системы розжига топлива;
- горелки с керамическим эжекторным соплом;
- системы подачи пеллет с приводом;
- системы привода колосниковых решеток;
- вентилятора нагнетающего воздух;
- электрической системы.
Корпус горелки AIR Pellet Ceramic 40 кВт является основной единицей, выполняющей также роль основания для установленного внутри оборудования, включая подвижные колосниковые решетки и систему розжига. Камера сгорания имеет внутри отверстия для нагнетания воздуха. Их диаметр подобран таким образом, чтобы открытый поток воздуха делал возможным оптимальную дозировку воздуха в объеме, необходимом к оптимальному сжиганию пеллет.
Первичный воздух поступает через нагнетающие отверстия, расположенные в подвижных элементах решетки.
Характеристики
| Максимальная тепловая мощность: | 40 кВт |
| Минимальная тепловая мощность: | 15 кВт |
| Модуляция мощности: | 5-100% |
| Напряжение питания: | 230 В ±10% |
| 50 Гц | |
| Тип топлива: | Гранулированная пеллета |
| DIN Plus | |
| 6-8 мм | |
| Система автоматической очистки: | Механическая |
| Подвижный колосник | |
| Наружный диаметр засыпной горловины горелки: | 65,55 мм |
| Минимальное разрежение в топке: | 20 Па |
| Уровень шума: | 55 Дб (А) |
| Вес горелки: | 32 кг |
| Максимальная потребляемая мощность в режиме розжига: | 500 Вт |
| Максимальная потребляемая мощность в режиме работы: | 140 Вт |
| Степень защиты: | IP 40 |
Схемы

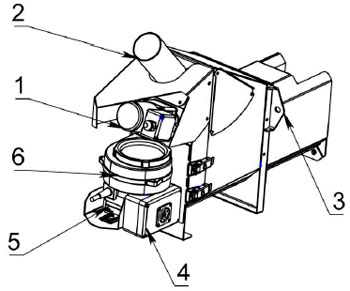

Рис.1. Устройство горелки AIR Pellet Ceramic 40 кВт, где:
1 – приводы шнекового питателя пеллет; 2 – отверстие для подачи пеллет из бункера; 3 – фланец для крепления горелки; 4 – корпус монтажа электрочасти; 5 – система при-вода подвижных колосников; 6 – вентилятор подачи воздуха;

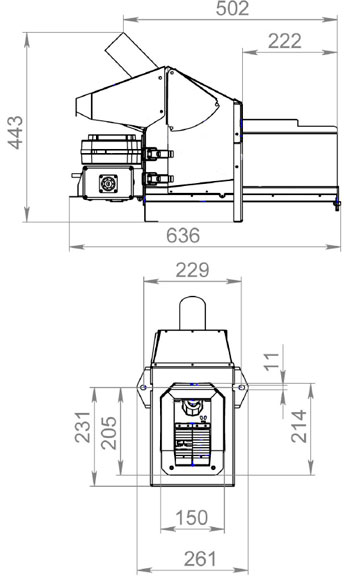

Рис. 2. Габаритные и присоединительные размеры горелки AIR Pellet Ceramic 40 кВт
Комплектация
- Горелка AIR Pellet Ceramic 40 кВт в сборе - 1 шт.
- Блок управления горелкой с комплектом датчиков и соединительных проводов - 1 комплект
- Гибкие трубопроводы для подключения шнековых питателей - 2 шт.
- Упаковка горелки - 1 шт.
- Руководство по монтажу и эксплуатации горелки - 1 шт.
