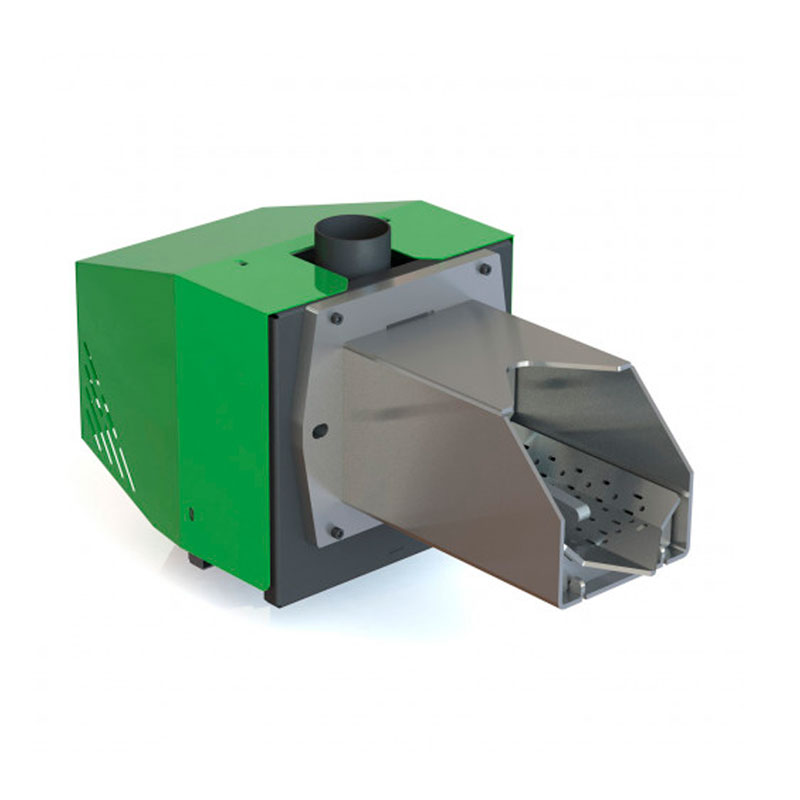

Пеллетная горелка AIR Pellet 15 кВт

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Пеллетная горелка AIR Pellet 15 кВт предназначена для работы на пеллетах диаметром 6 мм (топливных гранул), применяется в сфере отопления для полной автоматизации и безопасной эксплуатации отопительного оборудования.

Работа устройства

Факельная пеллетная горелка Air Pellet 15 подключается к блоку управления, с помощью которого контролируется и управляется процесс работы горелки. Горелка оборудована внутренним шнеком подачи пеллет в топку, ворошилкой для улучшения качественного сжигания топлива и самоочистки топки горелки, вентилятором принудительной подачи воздуха в топку, а также воздушным тэном для самостоятельного розжига пеллет.

После поступления пеллет в пелетоприйомник, внутренний шнек подает пеллету в топку, принудительно вентилятор нагнетает воздух, и таким образом осуществляется сжигание необходимого количества топлива.

Розжиг обеспечивается за счет нагрева воздуха, проходящего через тэн и попадающего непосредственно на топливо, находящееся в задней части топки горелки.

Ворошилка при каждой подачи новой порции топлива, распределяет гранулу по всей длине топки, что способствует сжиганию необходимого количества топлива, а также удалению тяжёлой фракции уже сгоревшего топлива.

Блок управления горелки поддерживает полностью автоматическую работу горелки во всех режимах.

Характеристики

Максимальная тепловая мощность: 15 кВт
Минимальная тепловая мощность: 5 кВт
Модуляция мощности: 5-100%
Напряжение питания: 230 В ±10%
50 Гц
Тип топлива: Гранулированная пеллета
DIN Plus
6 мм
Система автоматической очистки: Механическая
Подвижная
Наружный диаметр засыпной горловины горелки: 60,55 мм
Минимальное разрежение в топке: 20 Па
Уровень шума: 50 Дб (А)
Вес горелки: 16 кг
Максимальная потребляемая мощность в режиме розжига: 285 Вт
Максимальная потребляемая мощность в режиме работы: 45 Вт
Степень защиты: IP 40

Схемы

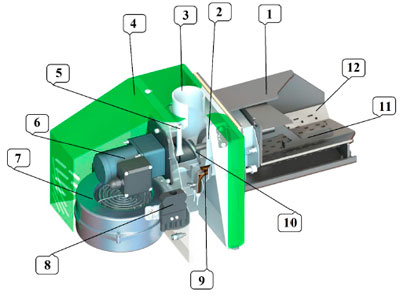

Рис.1. Общий вид горелки AIR Pellet 15 кВт
Рис.1. Общий вид горелки AIR Pellet 15 кВт, где:
1 - Топка, 2 - Пелетоприйомник, 3 - Патрубок загрузки пеллет, 4 - Защитный кожух, 5 - Гильза датчика шнека, 6 - Редуктор, 7 - Вентилятор, 8 - Разъем подключения, 9 - ТЭН, 10 - Внутренний шнек, 11 - Ворошилка, 12 - Колосник

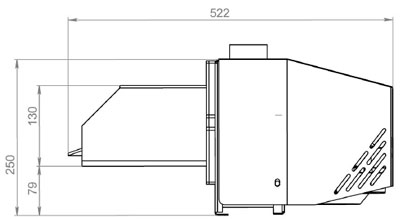

Рис.2. Габаритные размеры горелки AIR Pellet 15 кВт
Рис.2. Габаритные размеры горелки AIR Pellet 15 кВт

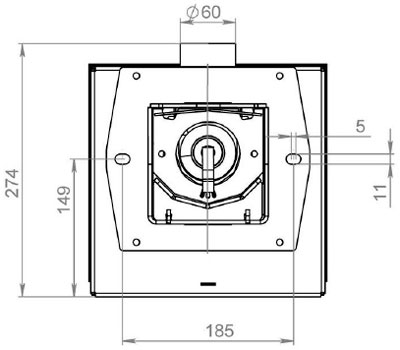

Рис.3. Габаритные размеры горелки AIR Pellet 15 кВт
Рис.3. Габаритные размеры горелки AIR Pellet 15 кВт

Комплектация

Горелка AIR Pellet 15 кВт в сборе 1 шт.
Блок управления горелкой с комплектом датчиков и соединительных проводов 1 комплект
Шнековый питатель, длина 2м 1 шт.
Комплект крепежа для шнекового питателя 1 шт.
Расплавляющимся шлангом для присоединения шнекового питателя к горелке, длиной   0,8 м 1 шт.
Руководство по эксплуатации пеллетной горелки 1 шт.
