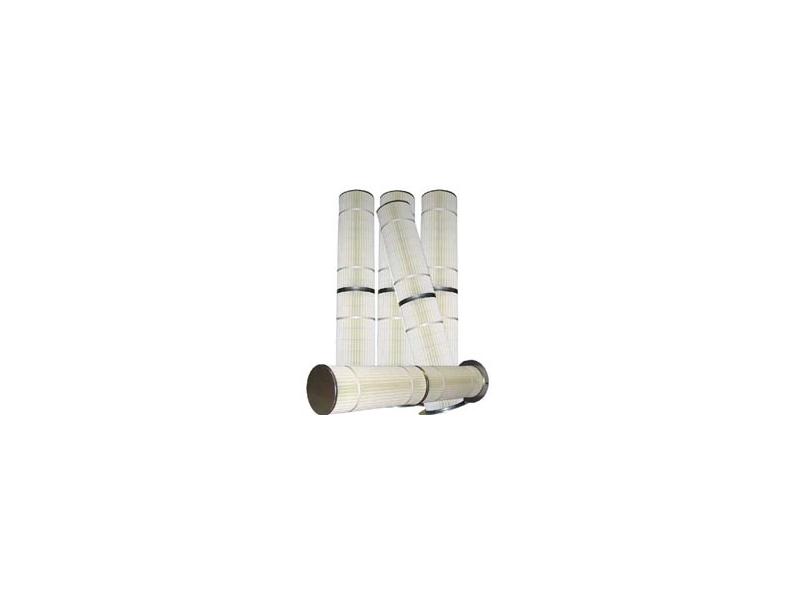

Патронный фильтрующий элемент ФЭП

No votes yet

Фильтрующие элементы патронные (ФЕП) предназначены для оснащения патронных (картриджных) самоочищающихся фильтров, которые могут применяться в различных отраслях промышленности для очистки аспирационного воздуха от различных видов пылей. Фильтрующие элементы патронные также могут быть использованы в системах воздухоподготовки газотурбинных и компрессорных установок.

Особенности

Фильтрующие элементы фильтров работают в режимах регенерации (самоочистки), которая осуществляется импульсной продувкой сжатым воздухом. ФЭП может изготавливаться из различных фильтрующих материалов на основе целлюлозы, синтетических волокон (полиэфирные, полипропиленовые волокна), а также смеси целлюлозных и синтетических волокон.

Фильтрующие материалы отличаются эффективностью очистки и могут подбираться в соответствии с требованиями потребителей, исходя из конкретных условий эксплуатации. Эффективность стандартных ФЭП для большинства видов пылей составляет, как правило, не менее 99,9%. Для улавливания мелкодисперсных аэрозолей (плазменная, лазерная резка металлов и т.п.) может быть использован высокоэффективный синтетический материал с эффективностью очистки не менее 99,9% в отношении частиц размером 0,5 – 1мкм.

Наименование параметра
Маркировка
ФЭП-565
ФЭП-365
ФЭП-363
ФЭП-163
ФЭП-465
Наружный диаметр (D), мм Длина (L), мм* Глубина гофры (h), мм Площадь фильтрующей поверхности, м2 Номинальный расход воздуха, м3/ч Диапазон расходов воздуха, м3/ч Аэродинамическое сопротивление
при расходе воздуха, Па:
номинальном минимальном максимальном Конечное (рекомендуемое)
сопротивление, Па
Технические характеристики
510 325 155 420
600 1200 600 600
55 55 32 (30) 32 (30) 55
20,0 10,0 6,0 2,7 14,5
1250 600 350 160 1000
600-1900 300-900 170-550 80-240 80-240
85 96 90 120 90
50 50 46 56 45
140 360 370 450 180
1000

* – длина патронов может быть различной, но не более 1200мм. По заказу изготавливаются фильтрующие элементы других типоразмеров

Общее устройство

Фильтрующий элемент выполнен в виде “патрона” и представляет собой полый цилиндр, поверхность которого образована гофрированным фильтрующим материалом (миниплиссированным фильтрующим пакетом). С одной торцевой стороны фильтрующего элемента располагается металлический концевой диск с монтажными отверстиями, с другой – концевое кольцо с резиновым уплотнением. Крепление и герметизация фильтрующего материала с диском и кольцом производится с помощью специального герметика. Для фиксации гофр между собой используются бандажные пояса. Внутри фильтрующего элемента закреплена металлическая опорная сетка, придающая жесткость его конструкции.
