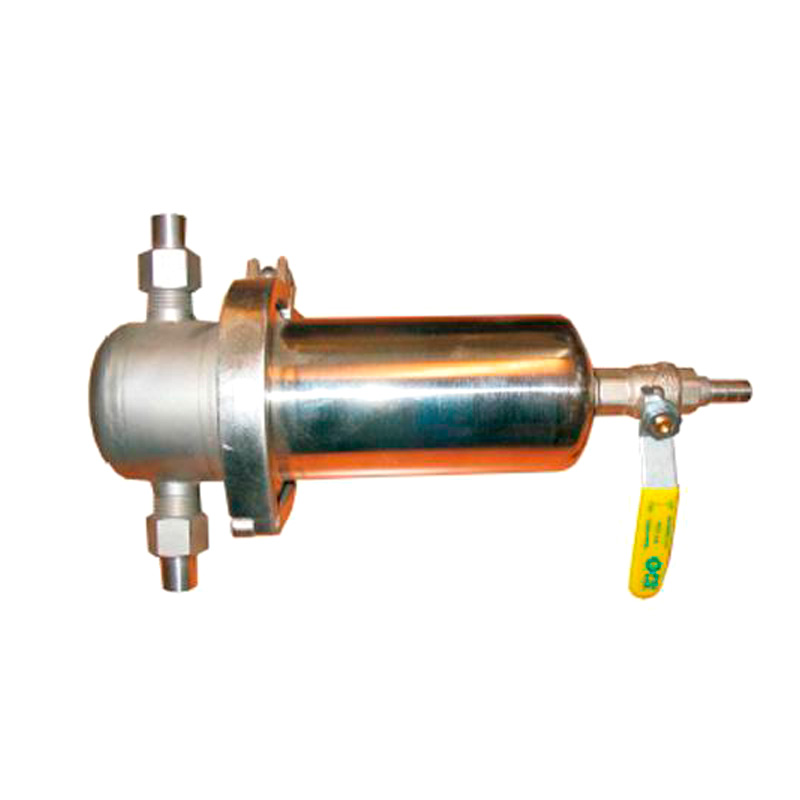

Фильтры типа ФСВ

No votes yet

Фильтры типа ФСВ повышают надежность и срок службы пневматического оборудования, станков и инструмента; улучшают качество лакокрасочных покрытий, получаемых методом пневматического распыления; обеспечивают более надежную и экономичную работу установок осушки воздуха; повышают качество продукции, в процессе изготовления которой используется сжатый воздух; увеличивают ресурс рукавных фильтров с импульсной регенерацией.

Конструктивные особенности

Положительный эффект достигается за счет удаления из воздуха водомасляного тумана и твердых частиц размером более 0,3 мкм с эффективностью до 99,95 %, что обеспечивает 1…0 классы чистоты по ГОСТ 17433-80 “Промышленная чистота. Сжатый воздух. Классы загрязненности”. Предфильтр для сжатого воздуха ФСВ-П предназначен для удаления из сжатого воздуха основной массы крупных частиц. Практически полностью улавливает частицы (твердые и жидкие) размером более 5 мкм. Рекомендуется устанавливать после концевого холодильника компрессора и после рессивера; в пневматических системах, не требовательных к большому количеству загрязнений; перед более эффективными фильтрами типа ФСВ-О.

Фильтр для сжатого воздуха основной ФСВ-О предназначен для удаления из сжатого воздуха основной массы жидких и твердых загрязнений. Полностью улавливает частицы крупнее 1 мкм. Степень очистки масляного тумана с размером капель 0,3 мкм составляет 98…99%). Рекомендуется применять перед рефрижераторными и абсорбционными установками осушки, в системах простейшей пневматики, перед высокоэффективными фильтрами ФСВ-Т. Фильтр для сжатого воздуха тонкой очистки ФСВ-Т предназначен для полного удаления из сжатого воздуха жидких и твердых загрязнений.

Полностью улавливает частицы крупнее 0,3 мкм. Степень очистки масляного тумана с размером капель 0,3 мкм составляет 99,95%. Рекомендуется применять в пневматических системах, критичных к присутствию в сжатом воздухе масла в жидком состоянии, как альтернативу “сухому компрессору”; перед адсорберами с активированным углем, удаляющими из воздуха пары масла; в прецизионном пневматическом оборудовании и робототехнике; в системах высокоточной пневматики КИП; в пневмодвигателях; при нанесении лакокрасочных покрытий методом распыления; при работе пневмоинструментом в закрытых помещениях; в пищевой и фармацевтической промышленности.

Техническая характеристика фильтров
Тип ФСВ-П ФСВ-О ФСВ-Т
Максимальное рабочее давление (избыточное), МПА (кг / см 2) 0,8 (8)
Максимальная рабочая температура, 0С +60
Минимальная температура очищаемого воздуха, 0C +5
Гидравлическое сопротивление фильтра, кПа(кг / см 2)
чистого сухого 1 (0,01) 2 (0,02) 4 (0,04)
насыщенного маслом 3 (0,03) 15 (0,15) 30 (0,3)
максимальное перед заменой фильтрующих элементов 60 (0,6) *
Ориентировочный срок службы фильтрующих элементов до замены, ч 3000 **

*В фильтрах ФСВ-П замене подлежит только фильтровальный материал.

** Основной фильтр ФСВ-О должен применяться в комплекте с предфильтром ФСВ-П или другим аппаратом для предварительной очистки сжатого воздуха с аналогичными характеристиками. Высокоэффективный фильтр тонкой очистки ФСВ-Т применяться только в комплекте с основным ФСВ-О.

Основные параметры фильтров
Параметры Марка фильтра ФСВ
П-60 П-140 П-280 П-560 П-1700 П-3400
O-60 O-140 O-280 O-560 O-1700 O-3400
T-60 T-140 T-280 T-560 T-1700 T-3400
Расход воздуха, м3/ч (м3/мин) 60 (1,0) 140 (2,3) 280 (4,7) 560 (9,3) 1700 (28,3) 3400 (56,6)
Условный проход, мм штуцер фланец
Dy = 15 Dy = 32 Dy = 32 Dy = 50 Dy = 65 Dy = 100
Тип элемента ЭП-52100 ЭП-125 ЭП-250 ЭП-500 ЭП-500 ЭП-500
ЭО-52100 ЭО-125 ЭТ-250 ЭО-500 ЭО-500 ЭО-500
ЭТ-52100 ЭТ-125 ЭТ-250 ЭТ-500 ЭТ-500 ЭТ-500
Габаритные размеры фильтроэлементов, мм:
высота 100 125 250 500 500 500
внешний диаметр 50 74 74 74 74 74
внутренний диаметр 20 35 35 35 35 35
Число элементов 1 1 1 1 3 6
Габаритные размеры, мм
высота 156 393 518 768 865
диаметр 106 110 110 110 220
ширина 225 120 120 120 420
Масса, кг 2,3 5,2 6,5 9,2 28,0 62,0

* Расход воздуха через фильтры, приведенного к 200 С и атмосферному давлению, указан для рабочего давления 0,7 Мпа (7 кг / см2 )

Для определения расхода воздуха при рабочем давлении, отличном от 0,7 Мпа (7 кг/ см2), значение, указанное в таблице, необходимо умножить на коэффициент расхода.

Коэффициент расхода
Рабочее давление, МПа (кг/см3) 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10)
Коэффициент расхода 0,36 0,49 0,6 0,71 0,81 0,9 1,0 1,08 1,1 1,25
