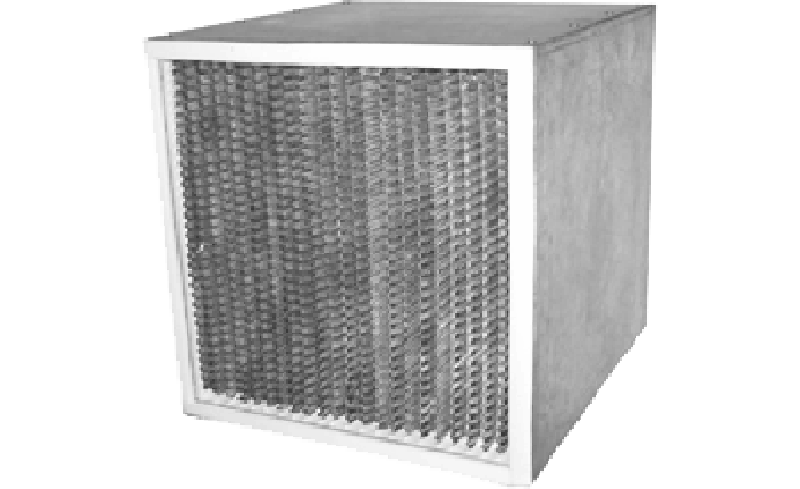

Фильтры ячейковые складчатые типа ФяС-F

No votes yet

Фильтры ФяС-F предназначены для очистки приточного и рециркуляционного воздуха в системах вентиляции и
кондиционирования помещений различного назначения. Эти фильтры используются как правило в качестве II–ой ступени (тонкая очистка по ГОСТ Р 51251-99) очистки воздуха после менее эффективных фильтров. Фильтры ФяС-F могут быть использованы для замены фильтров типа ФяК, так как обладают достаточной компактностью,
а также могут служить для замены фильтра типа ФяС1 (снятых с производства).

Класс фильтра ФяС-F по ГОСТ Р 51251-99, EN 779 (Eurovent 4/9)
Удельная воздушная нагрузка м3/ч.м2
Сопротивление, Па
Эффективность очистки, %
начальное
конечное
Технические требования и характеристики
F6 10000 100 450 87
F7 10000 120 450 92
F 8/9 10000 140 450 98

Параметры фильтров определяются согласно ГОСТ Р51251-99 и “Руководства по испытанию и оценке воздушных фильтров для систем приточной вентиляции и кондиционирования воздуха” / М. Стройиздат, 1974. Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров. Фильтр может эксплуатироваться без изменения технических характеристик при температуре окружающего воздуха от –400С до 400С. По заказу могут изготавливаться фильтры для эксплуатации при более высоких температурах очищаемого воздуха.

Общее устройство

Фильтр состоит из корпуса (оцинкованная сталь), внутри которого складками уложен фильтрующий материал. Для предотвращения слипания соседних складок фильтрующего материала между ними проложены гофрированные сепараторы из алюминиевой фольги. Фильтрующий пакет, включающий материал с проложенными сепараторами герметизируется в корпусе посредством прокладки специального уплотняющего материала или заливки по всему периметру специальным герметиком.

Индекс фильтра
ФяС-F
Габаритные размеры, мм
Номинальная
производительность, м3/ч
высота А
ширина В
глубина L
Основные типоразмеры
(*) 20 500 500 292 2500
(*) 22 592 592 292 3500
(*) 21 592 287 292 1750
(*) 26 610 610 292 3700
(*) 25 610 305 292 1850
по заказу изготавливаются фильтры других типоразмеров

* – цифра, обозначающая класс фильтра по ГОСТ Р 51251-99

Техническое обслуживание

В процессе эксплуатации фильтров следует контролировать их аэродинамическое сопротивление по показаниям микроманометра, присоединенного к штуцерам, устроенным в стенках воздухоочистных камер до и после фильтров. При достижении перепадом давлений величины, указанной в проекте, или исходя из располагаемого давления в вентиляционной системе, необходимо производить замену фильтров.
