Фильтры ячейковые плоские типа ФяРБ, ФяВБ, ФяПБ, ФяУБ

Фильтры ячейковые типа ФяРБ, ФяВБ, ФяПБ, ФяУБ предназначены для очистки наружного и рециркуляционного воздуха в системах кондиционирования и приточной вентиляции.

Параметр
ФяРБ(М)**
ФяВБ(М)**
ФяПБ
ФяУБ
Пропускная способность, м3/ч не более
Удельная воздушная нагрузка, м3/(ч*м2)
Начальное аэродинамическое сопротивление, Па, не более
Эффективность очистки, %
Класс фильтра по ГОСТ Р 51251-99 ЕN 779 (Eurovent 4/9)
Рекомендуемое конечное сопротивление Па, не более
Габаритные размеры, мм, не более*
высота A
ширина В
глубина L
Тип фильтрующего материала
Регенерируемость фильтрующего материала
Масса, кг, не более

Технические характеристики

1540	1540	1540	1540
7000	7000	7000	7000
50	60	60	40
58	58	58	58
G2(EU2)	G2(EU2)	G2(EU2)	G2(EU2)
150	150	150	130
514	514	514	514
514	514	514	514
50 (32)	50	50	50
Металлические сетки	Винипластовые сетки	ППУ	Стекловолокно
Регенерируется	Регенерируется	Регенерируется	Не регенерируется
6,0	4,2	3,4	2,8

* По заказу изготавливаются фильтры с нестандартными размерами.

**Фильтры ФяРБ-М и ФяВБ-М отличаются от фильтров ФяРБ ФяВБ тем,что корпус ячейки фильтра и установочная рама (глубина 70 мм) изготовлены из оцинкованного листа (ФяРБ, ФяВБ – окрашенная углеродистая сталь). Фильтры ФяРБ-М, ФяВБ-М могут изготавливаться различных габаритных размеров – по входному сечению.

Параметры фильтров определялись согласно ГОСТ Р 51251-99 и “Руководства по испытанию и оценке воздушных фильтров для систем приточной вентиляции и кондиционирования воздуха” / – М.: Стройиздат, 1979.

Фильтры работоспособны и сохраняют технические характеристики при температуре очищаемого воздуха от -400С до +400С. Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.

Общее устройство ячейковых плоских фильтров

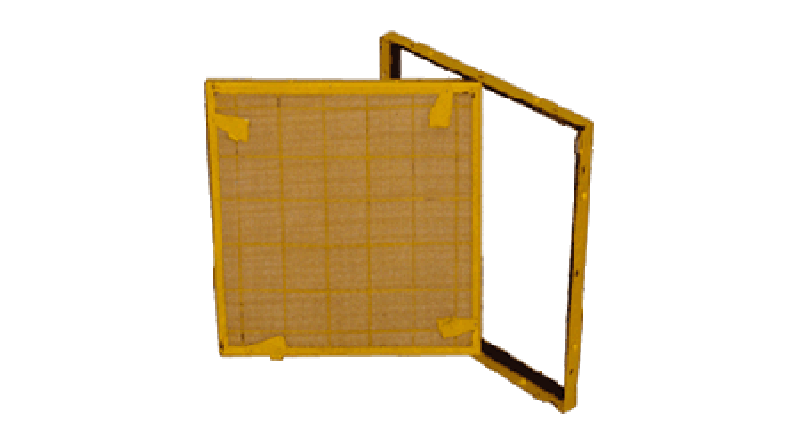

Фильтры состоят из ячейки и установочной рамы. В корпусе ячейки уложен фильтрующий слой (материал). Ячейка фильтра закрепляется в установочной раме с помощью четырех защелок, расположенных на корпусе ячейки. Фильтры могут монтироваться в плоских или угловых панелях типа УС Фя или другом оборудовании. Перед монтажом ячейка фильтра извлекается из установочной рамы. Установочная рама через резиновые прокладки закрепляется в панелях или других конструкциях с помощью болтов(винтов), устанавливаемых в 12-ти отверстиях рамы. После установки рамы ячейка фильтра помещается в нее и закрепляется защелками.

Техническое обслуживание ячейковых плоских фильтров

В процессе эксплуатации фильтров следует контролировать их аэродинамическое сопротивление по показаниям манометра, подсоединенного к штуцерам, устроенным в стенках воздухоочистных камер до и после фильтров. При достижении перепада давления на фильтре величины, указанной в проекте, или выбранной исходя из располагаемого давления в системе, фильтры необходимо подвергнуть регенерации. Для регенерации фильтров необходимо извлечь ячейки из установочных рам. Ячейки фильтров ФяВБ, ФяРБ, ФяПБ промывают теплой водой. Для улучшения промывки в воду можно добавлять поверхностно-активные вещества, например, 10% каустическую соду. Фильтрующий материал фильтров ФяУБ заменяется новым.
