Высокопроизводительный миниплит фильтр ФяС-F-МП класса F6-F9

No votes yet

Высокопроизводительные фильтры ФяС-F-МП предназначены для эффективной очистки воздуха (класс очистки от F6 до F9) от мелкодисперсных аэрозолей в системах приточной вентиляции и кондиционирования воздуха. Они могут также быть использованы как фильтры предварительной очистки, устанавливаемые перед высоко- и сверхвысокоэффективными фильтрами ФяС (НЕРА и ULPA) классов Н10-U17.

При очистке воздуха больших объемов фильтры могут устанавливаться в секции складчатого фильтра типа ССФ (см. каталог ООО “НПП “Фолтер”).

Фильтры могут быть использованы в различных отраслях промышленности, в том числе и для очистки воздуха в газотурбинных и компрессорных установках.

Класс фильтра ФяС-F-МП по ГОСТ Р
Номинальная удельная
воздушная нагрузка м3/ч*м2
Сопротивление, Па
начальное
рекомендуемое конечное
Технические требования и характеристики
F6 14300 110 450
F7 140
F8 170
F9 240

Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров. Фильтры могут эксплуатироваться при температуре окружающего воздуха -40°С – +80°С и относительной влажности до 95%.

Общее устройство

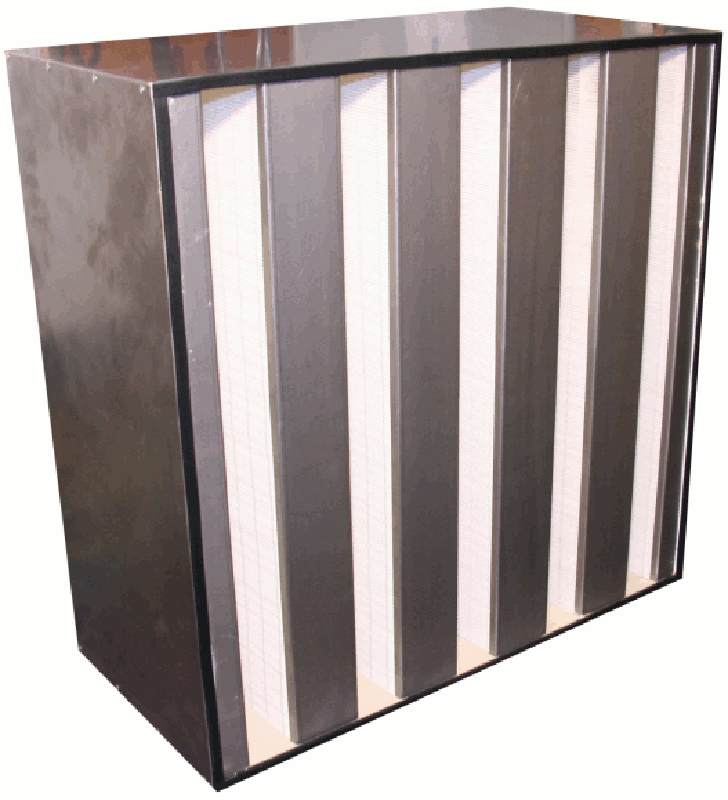

Фильтр состоит из корпуса 1 (оцинкованная сталь), внутри которого под углом к направлению потока воздуха установлены фильтрующие пакеты 2 из миниплиссированного фильтрующего материала. Материал изготовлен из микротонкого стекловолокна. Корпус фильтра имеет фланец 3 при помощи которого фильтр герметично устанавливается в проемах установочных рам. Фильтрующие пакеты загерметизированы в корпусе с помощью специального герметика.

Со стороны входа и выхода воздуха на фланец 3 по заказу может быть наклеено резиновое уплотнение.

Индекс фильтра ФяС-F-МП
Габаритные размеры, мм
Номинальная производительность
м3/ч для классов:
F6, F7, F8, F9
Площадь
фильтрации м2
высота Н
ширина В
глубина LX
Основные типоразмеры
(*) 22 592 592 292 5000 35,0
(*) 21 287 592 292 2500 17,0
(*) 24 490 592 292 4150 30,0

* – цифра, обозначающая класс фильтра по ГОСТ Р 51251-99 (EN 779).

Техническое обслуживание

В процессе эксплуатации фильтров следует контролировать их аэродинамическое сопротивление по показаниям манометра, присоединенного к штуцерам, устроенным в стенках воздухоочистных камер до и после фильтров.

При достижении перепадом давлений величины, указанной впроекте, или исходя из располагаемого давления в
вентиляционной системе, необходимо производить замену фильтров.
