Осциллограф С1-97

Average: 9 (1 vote)
Категория:

Осциллограф С1-97 является 2-канальным измерительным устройством, используемым для контроля параметров и исследования форм сигналов, которые имеют периодический характер или распространяются прерывчатыми импульсами. При помощи предложенного прибора успешно исследуются сигналы, длительность которых составляет 5 нс…1 с, а амплитуда может меняться в диапазоне 15 мВ…4 В. Фома сигналов анализируется либо на экране осциллографа, либо же при помощи фиксации на фотоприставку.

Особенности осциллографа С1-97

Предложенный прибор является одним из наиболее быстродействующих устройств подобного рода. Он отличается большой яркостью экрана и высокой скоростью отображения сигнала на экране. С1-97 отлично справляется с исследованием ВЧ-сигналов, исключая их искажение. Этому способствует входное сопротивление устройства в размере 50 Ом, которое при необходимости увеличивается до 1 МОм при помощи специального активного пробника. Благодаря таким свойствам прибор успешно используется для исследований быстротекущих процессов, характерных для атомной и ядерной физики, электроники, электронной техники.

Конструкционные особенности и функционирование

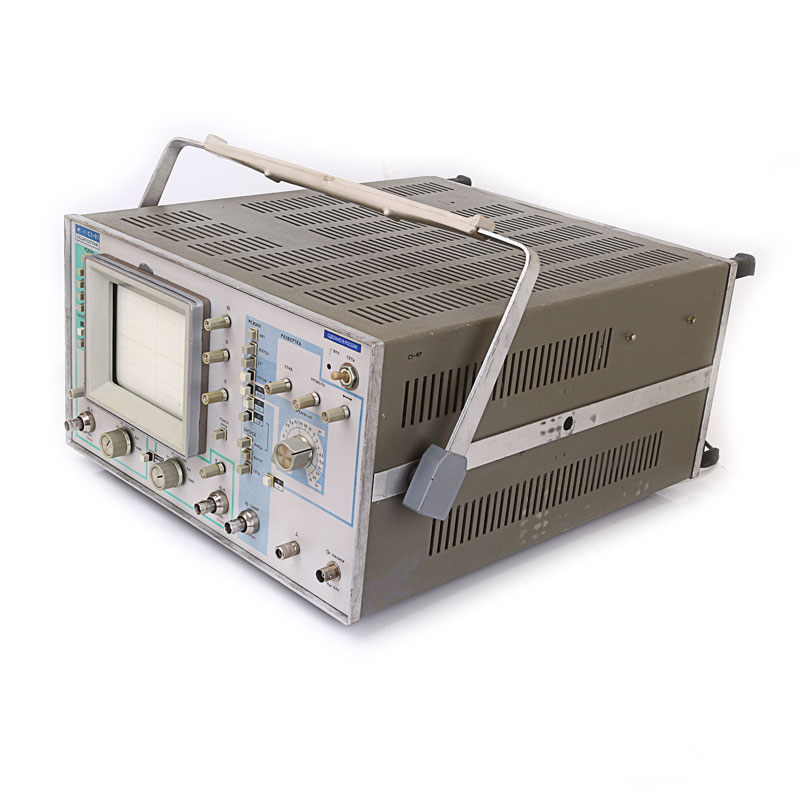

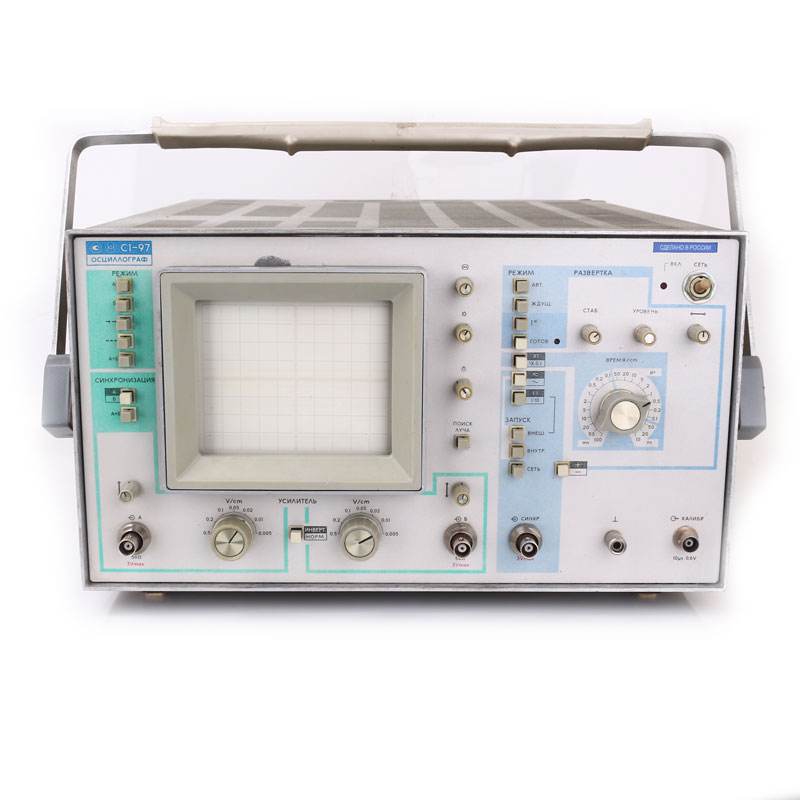

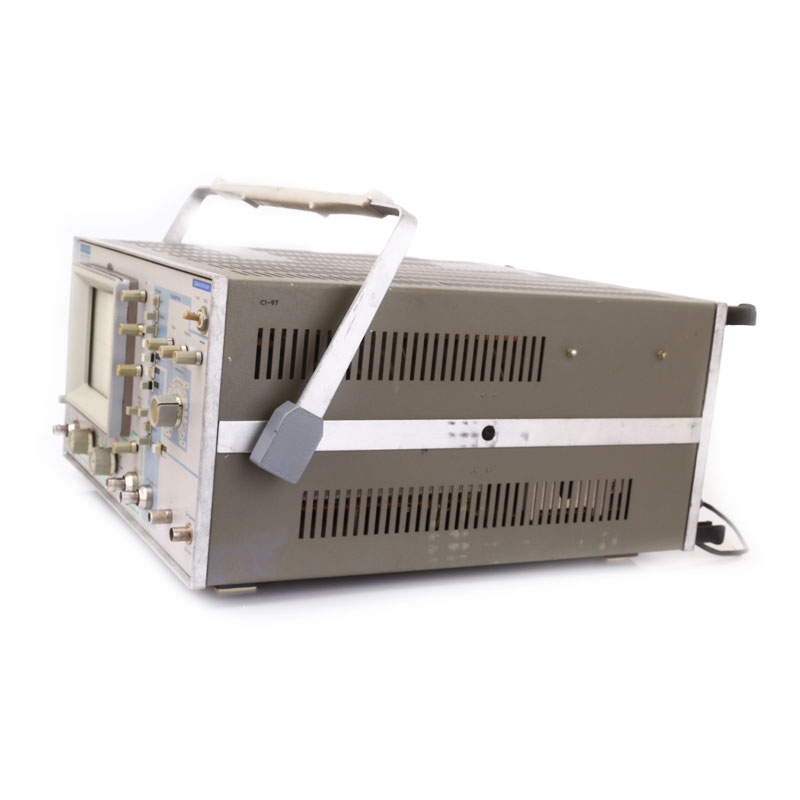

Осциллограф двухканальный широкополосный С1-97 предложенной модели выполнен в компактном форм-факторе настольного типа. Корпус прибора выполнен из алюминиевого сплава и в своем составе имеет переднюю и заднюю панель, а также боковые стяжки профилированного типа. В верхней и нижней части защитного кожуха имеются рифленые отверстия, которые обеспечивают требуемый температурный баланс внутри прибора. Инструменты регулировки и настройки прибора расположены на передней панели. Тут также имеется и люминесцентный экран для отображения формы исследуемых сигналов.

Для выполнения исследований параметров поступающих на осциллограф С1-97 сигналов используются такие узлы как калибратор, тракты горизонтального и вертикального отклонения, а также индикатор, при помощи которого электрический сигнал преобразуется в изображение, выводимое на дисплей или на фотографическую приставку.

Диапазон полосы пропускания:

от 0 до 350 МГц

Показатель отклонения вертикальной развертки:

5 мВ/дел.; 0.5 мВ/дел.

Коэффициент горизонтальной развертки:

1 нс/дел.; 0.1 нс/дел.

Тип используемого индикатора:

ЭЛТ 19 ЛО-101 А

Размер рабочей области экрана:

80х100 мм

Показатель скорости фотозаписи:

2·103км/с

Величина потребляемой мощности:

140 ВА

Параметры:

360х200х420 мм

Вес прибора:

18 кг
