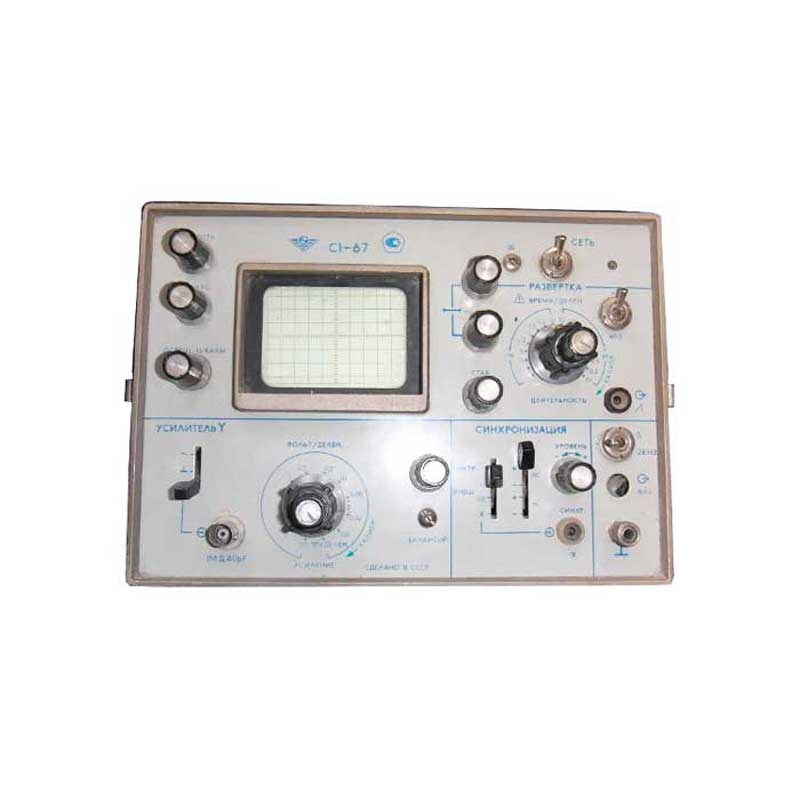

Осциллограф С1-67

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Осциллограф С1-67 предназначен для исследования формы электрических сигналов путем визуального наблюдения и измерения их временных и амплитудных значений.

Область применения

Осциллограф широко используется в службах ремонта электронной радиоапаратуры, радиолюбителями и в учебных заведениях.

Характеристики

Технические характеристики

Параметры

Значение

Вертикальное отклонение

Полоса пропускания

0МГц-10МГц

Время нарастания ПХ

70 нс

Коэффициент отклонения

10мВ/дел.-20В/дел

Погрешность С1-67

12%

Входное сопротивление

1 МОм±0,02 МОм; 10 МОм±1 МОм (с выносным делителем 1:10)

Емкость

44пФ; 12пФ (с выносным делителем 1:10)

Горизонтальное отклонение

Коэффициент развертки

50мс/дел.-0,1мкс/дел

Погрешность

±5%; ±10% (с использованием растяжки)

Напряжение питающей сети

  • 220В±22В

  • 220В±22В или 115В±5,75В5%

  • 24В±2,4В

для сети с частотой 50Гц±0,5Гц
для сетей с частотой 400Гц±12Гц и содержанием гармоник до 5%
от источника постоянного тока;

Потребляемая мощность

45ВА

Габаритные размеры

274х203х440мм

Масса С1-67

10 кг
