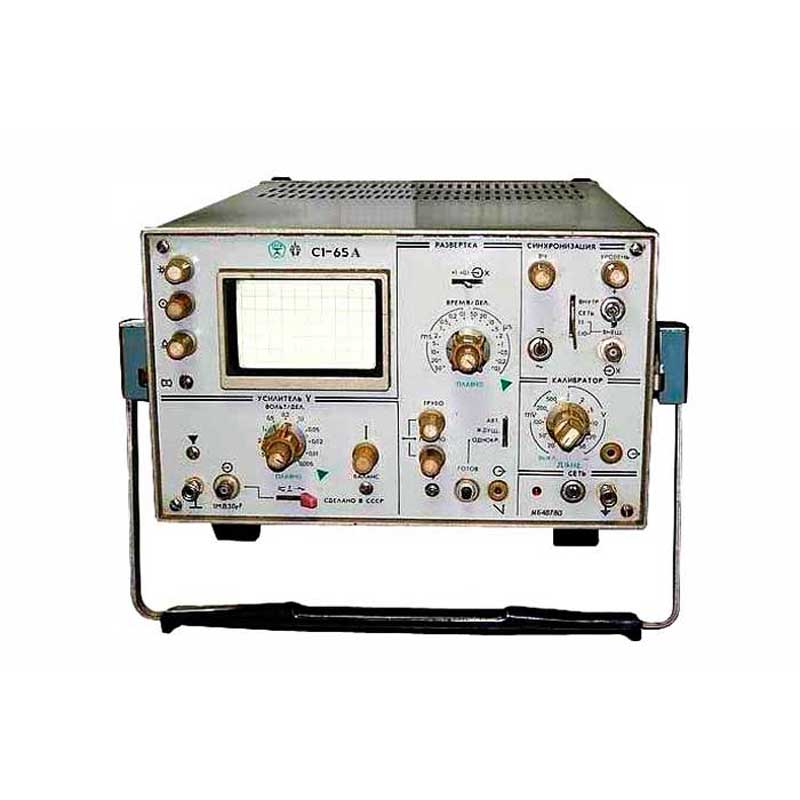

Осциллограф С1-65А

Голосов: 4
Документация:
Формуляр(1.98 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Осциллограф С1-65А предназначен для исследования формы электрических сигналов путём визуального наблюдения и измерения их амплитудных и временных параметров в цеховых, лабораторных и полевых условиях эксплуатации.

Эксплуатация

Оптимальными условиями для использования осциллографа С1-65А являются:

  • температура окружающего воздуха от минус 30 до плюс 50 °С,
  • относительная влажность окружающего воздуха до 98 % при температуре до 40 °С,
  • атмосферное давление 750 + 30 мм рт. ст.

Характеристики

Технические характеристики

Вертикальное отклонение

Полоса пропускания

0-50 МГц

Время нарастания

7-10 нс

Коэффициент отклонения

5 мВ/дел-10 В/дел, 5 мВ/дел (0-25 МГц)

Входное сопротивление и емкость

1 МОм, 30 пФ; 10 МОм, 10 пФ (с выносным делителем)

Горизонтальное отклонение



Коэффициент развертки

0,01 мкс/дел-50 мс/дел (с 10-кратной растяжкой)

Режим работы развертки

автоколебательный, ждущий, однократный

Синхронизация

Внутренняя

при изображении 4,8 мм (до 5 МГц) и при изображении 8 мм (5МГц-35МГц)

Внешняя

сигналами амплитудой 0,5-30 В c частотой до 35 МГц

Погрешность измерений амплитуды и временных интервалов

6 и 10% (на развертке 0,01 мкс/с)

Тип индикатора

ЭЛТ 11ЛО2И

Рабочая часть экрана

64X80 мм

Питание

220 В, 50 Гц; 115 или 220 В, 400 Гц

Потребляемая мощность

125 В·А

Габаритные размеры

300х180х420 мм

Масса

16 кг
