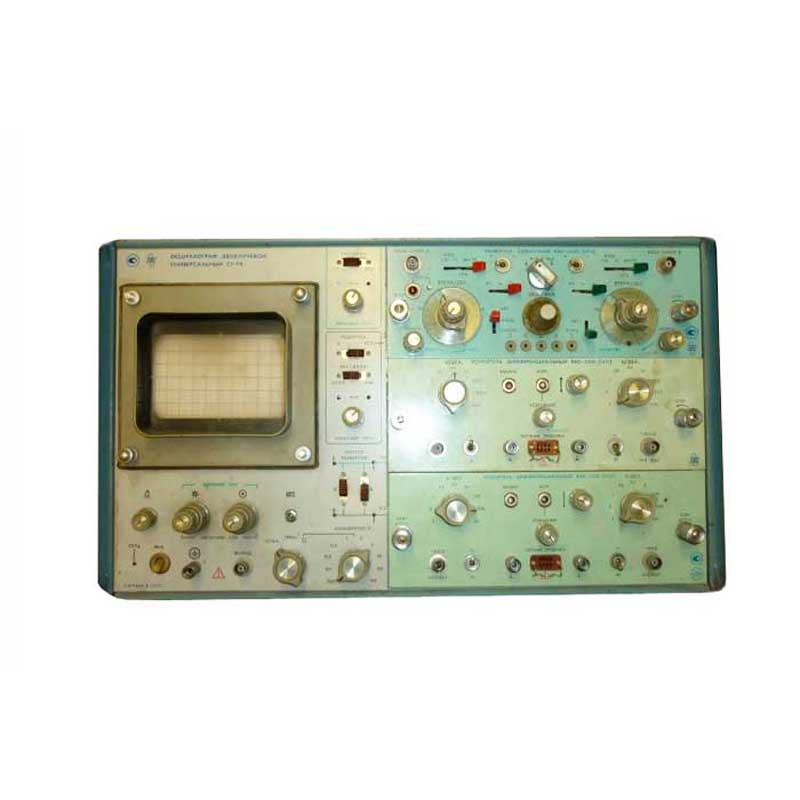

Осциллограф С1-74

Параметры

Значение

Количество лучей(каналов) ЭЛТ

двухлучевой

Диапазон измеряемых напряжений

30 мВ - 300 В

Диапазон измеряемых интервалов времени

0,035 мкс - 5 сек

Полоса пропускания, МГц

• с блоком 1У11

• с блоком 1У12

• с блоком 1У13

• с блоком 1У14

• с блоком 1У91

• с блоком 1У92

0 - 50
0 - 40
0 - 10
0,5; 2; 20; 50
0 - 10
0 - 1

Время нарастания ПХ, нс

7-35

Погрешность измерения амплитуды сигнала, %

не более 5

Погрешность измерения интервалов времени, %

не более 5

Выброс на ПХ, %

не более 5

Ширина линии луча, мм

1

Рабочая площадь экрана по горизонтали, мм

100

Рабочая площадь экрана по вертикали, мм

80

Напряжение питающей сети

220 В, 50 Гц, 60 Гц

Потребляемая мощность, ВА

350

Диапазон рабочих температур, °С

+10 - + 35

Габаритные размеры, мм

490x295x549

Масса, кг

37

Параметры канала X

Длительность развертки минимальная, мкс/дел

0,01

Длительность развертки максимальная, сек/дел

15

Амплитуда сигналов внешней синхронизации, В

до 10

Входное сопротивление внешней синхронизации, МОм

1

Параметры канала Y

Чувствительность канала:

• Блок 1У11

• Блок 1У12

• Блок 1У13

• Блок 1У14

• Блок 1У91

• Блок 1У92

30 мВ-400 В
30 мВ-400 В
3 мВ -120В
0,06 мВ- 3В
30 мВ- 160В
10 мВ - 100 В

Входное сопротивление канала, МОм

1

Входная емкость канала

30 пф

Параметры канала Z

Диапазон частот канала

50 Гц - 50Мгц

Диапазон входных напряжений, В

1 - 30

Входное сопротивление канала, кОм

1

Параметры канала калибровки

Частота сигнала калибровки

меандр 50 Гц

Напряжение сигнала калибровки, В

0,05 - 50
