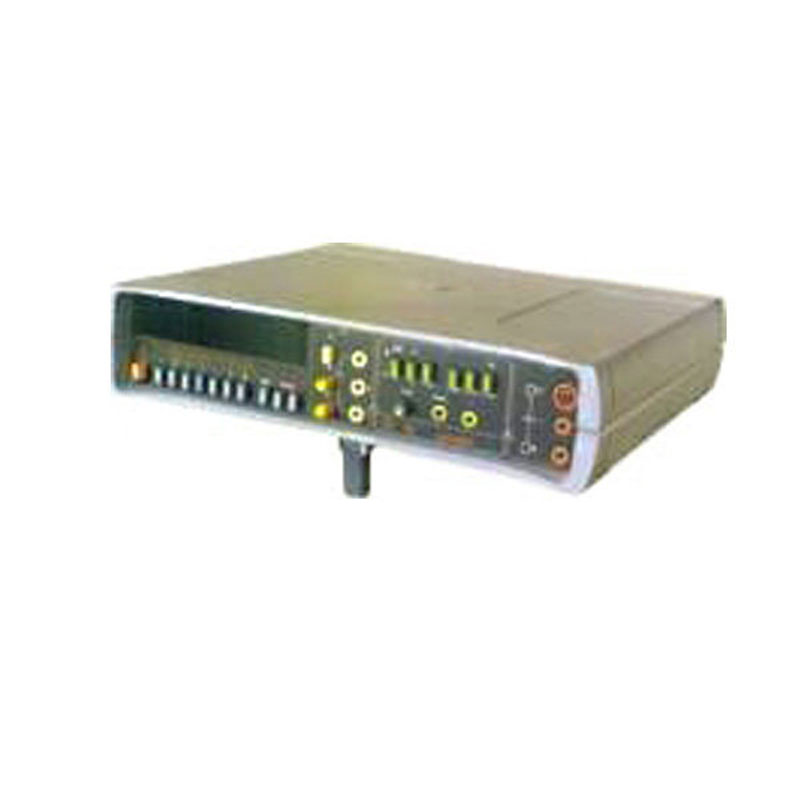

Мультиметр ЦК 4800

No votes yet
Категория:

Измерительный комбинированный цифровой прибор ЦК 4800 – это техническое оборудование, находящее свое применение при вычислениях напряжений, показаний сопротивлений, с которым работает постоянный ток. Проходят рабочие измерения частоты, с которой происходят синусоидальные колебания; показателя частоты, с которой проходят импульсы; периодичность прохождения рабочих импульсов, а так же их количество, индуктивность и емкость.

Об оборудовании

Этот незаменимый прибор ЦК-4800 создан для измерения широкого спектра значений. Ним можно измерять:

  • Напряжение – U
  • Показатель силы постоянного тока – I и сопротивление – R
  • Емкость – C
  • Индуктивность – L
  • Частоту колебаний синусоидальных, частоту следования импульсов – f
  • Значение периода следования рабочих импульсов – Т
  • Количество импульсов – N.



  1. Применять данный тип измерительного устройства можно только автономно. Его использование в составе измерительно – информационных систем не предоставляется возможным.
  2. Далее в таблице представлена информация по всем техническим характеристикам:

Величина, которая измеряется

Измеряемые диапазоны

Границы значений, в которых производятся измерения

Ступени, на которые можно разделить значения в измеряемых диапазонах

Ступень квантования, номинальная

U

10 в -5 - 1001 Вольт

2; 0,2; 200; 20; 1000 вольт

(2-0,0001) вольт

(0,2-0,00001) вольт

(200-0,01) вольт

(20-0,001) вольт

(1000-0,1) вольт

Вольт 0,0001

Вольт 0,001

Вольт 0,1

Вольт 0,00001

Вольт 0,01

I

(2000-0,00001) мА

2; 200; 20; 0,2 мА

(2-0,0001) мА

(200-0,01) мА

(20-0,001) мА

(0,2-0,00001) мА

мА 0,0001

мА 0,01

мА 0,001

мА 0,00001

R

(20000-0,00001) кОм

кОм 200

кОм 20

кОм 2

кОм 0,2

кОм 2

(200-0,01) кОм

(20-0,01) кОм

(2-0,01) кОм

(0,2-0,01) кОм

(2000-0,1) кОм

Ом 10

Ом 1

Ом 0,1

Ом 0,01

кОм 0,01

C

(100-10-7)

нФ 2

мкФ 2

нФ 20

мкФ 20

нФ 200

мкФ 100

(2-0,0001) нФ

(2-0,0001) мкФ

(20-0,001) нФ

(20-0,001) мкФ

(200-0,01) нФ

(100-0,01) мкФ

нФ 0,0001

мкФ 0,0001

нФ 0,001

мкФ 0,001

нФ 0,01

мкФ 0,01

L

(200-10-7)

2 мГн

2 Гн

20 мГн

20 Гн

200 мГн

200 Гн



(2-0,0001) мГн

(2-0,1) Гн

(20-1) мГн

(20-1) Гн

(200-10) мГн

(200-10) Гн

мГн 0,0001

Гн 0,0001

мГн 0,001

Гн 0,001

мГн 0,01

Гн 0,01

F

1000 кГц – 1 кГц

200 кГц

20 кГц

1000 кГц

(200-1) кГц

(20-1) кГц

(1000-1) кГц

10 Гц

1 Гц

100 Гц

Т

1000 с – 1 мкс

мс 2

мс 20

мс 200

мс 1000

(2-0,0001) мс

(20-0,001) мс

(200-0,01) мс

(1000-0,1) мс

мкс 100

мкс 1

мкс 10

мкс 100

N

109-1

-

-

1 единица счета

  1. Основные погрешности, которые прибор допускает при проведении измерений:
    • При измерении напряжения: +/- 0,1 процент;
    • При вычислении силы, которая имеет характеристику постоянного тока: +/- 0,2 процента;
    • При измерении сопротивления постоянного тока: +/- 0,2 процента на пределах  в 20 килоом и 0,2 килоом, +/- 15 процентов на остальных пределах;
    • При измерении значения емкости: +/- 0,4 процента на пределе 2 нФ, +/- 0,5 процентов на пределах 20 мкф и 100 мкф, +/- 0,2 процента на остальных пределах;
    • При измерении индуктивности: +/- 0,4 процента на пределе 2 мГн, +/- 0,5 процентов на пределе 20 Генри, +/- 1 процент на пределе 200 Гн, +/- 0,2 процента на остальных пределах;
    • При измерении частоты колебаний, а так же показателя частоты рабочего следования наших импульсов: +/- 0,02 процента;
    • При измерении периода следования импульсов: +/- 0,05 процента.
  2. Во время измерения U сопротивление входное составляет 0,5 +/- 10 Мом.
  3. Во время измерения F, N, Т сопротивление входное составляет не меньше 10 кОм (при условии, что емкости не больше 100 пФ)
  4. Прибор потребляет не больше 15 В/А от электрической сети.
  5. Прибор прослужит как минимум 5 лет.
  6. Вес прибора не превышает 3500 грамм.
