Измеритель РД

No votes yet
Категория:

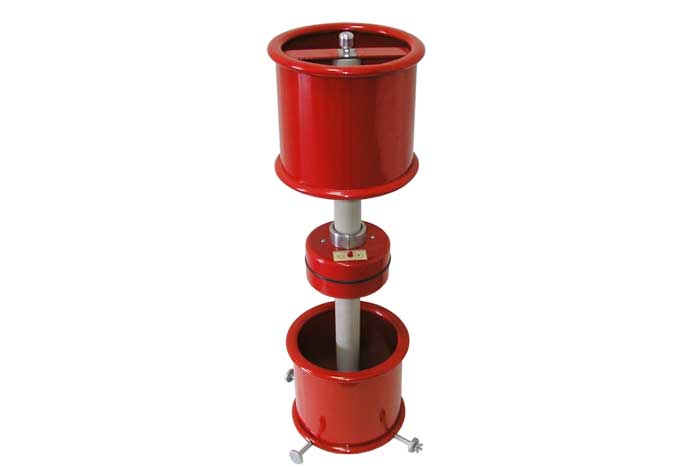

Измеритель РД предназначен для измерения переменного синусоидального напряжения частотой 50 Гц от 10 до 100 кВ и постоянного напряжения от 10 до 140 кВ.

Область применения

Измерители высоковольтного напряжения постоянного и переменного тока широко используются в испытательных высоковольтных лабораториях электротехнического и энергетического профиля, а также научно-исследовательских учреждениях.

Модификации

  • РД-30,
  • РД-90,
  • РД-140.

Функциональные возможности

Измерители высоковольтного напряжения обеспечивают измерение с высокой точностью:

  • действующего значения переменного напряжения частотой 50 Гц;
  • среднего значения постоянного напряжения.
Технические характеристики
Наименование РД-30 РД-90
Диапазон измерений напряжения постоянного тока, (среднее значение), кВ от 1 до 30 от 10 до 100кВ
Диапазон измерений напряжения переменного тока (действующее значение), кВ от 1 до 30 от 10 до 90кВ
Диапазон частот при измерении напряжения переменного тока, Гц от 50 до 500 от 47,5 до 52,5Гц
Предел допускаемой относительной погрешности при измерении напряжения постоянного и переменного тока, % ±1,5 ± 1,0%
Питание БВ и МИ производится от четырех встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 1,8-2,4 А ч:
  • напряжение питания, В
  • продолжительность непрерывной работы без подзарядки, ч, не менее
5±0,2 15
8
Дальность действия радиоканала, м, не менее 5
Продолжительность непрерывной работы РД-30 при входном напряжении до 30 кВ, час, не более 8
Время установления рабочего режима после включения питания, мин., 1
Габаритные размеры, мм 250х200х150 425х285х120
Масса, кг, не более 10,5 9,5
Срок службы, лет, не менее 10
