Муфты кабельные универсальные УПМ-24
Описание

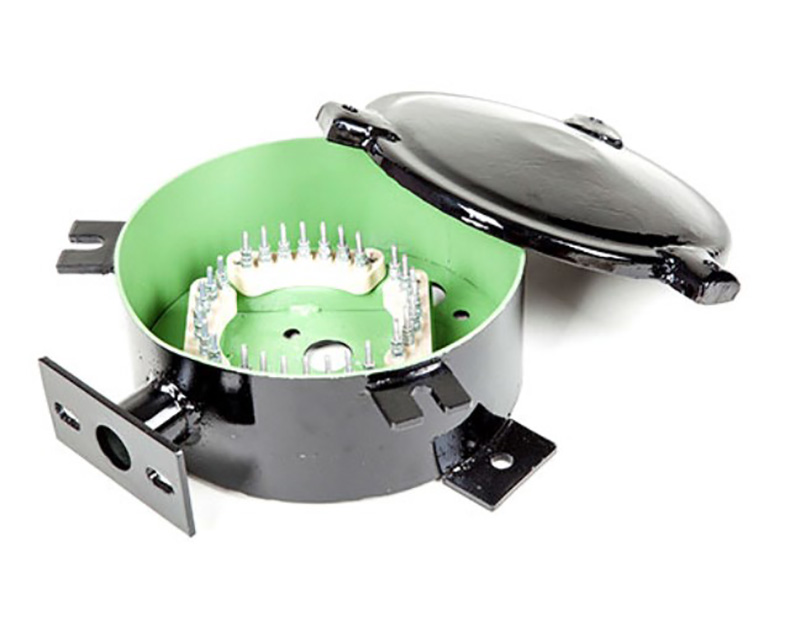

Муфты кабельные универсальные УПМ-24 предназначены для разделки кабелей на два направления и установки малогабаритной аппаратуры устройств сигнализации, централизации и блокировки. Технические условия ТУ У 31.6-24908908-005:2006. Вводные отверстия муфт обеспечивают ввод и разделку кабеля.
Характеристики
|
№ чертежа |
Тип |
Габаритные размеры, мм |
Масса, кг |
|
11783-00-00 |
УПМ-24, сборка 1 |
360х350х140 |
10 |
|
11783-00-00А |
УПМ-24, сборка 2 |
360х350х140 |
12 |
|
11783-00-00Б |
УПМ-24, сборка 3 |
360х350х140 |
11 |
|
11783-00-00В |
УПМ-24, сборка 4 |
360х350х140 |
15 |
|
Cборка № |
Количество 7-ми контактных клемм, шт. |
Перемычка для муфт, комплект. |
Стойка привода, шт. |
Шланг привода, шт. |
|
1 |
4 |
— |
— |
— |
|
2 |
4 |
2 |
— |
— |
|
3 |
4 |
1 |
— |
— |
|
4 |
4 |
— |
1 |
1 |
