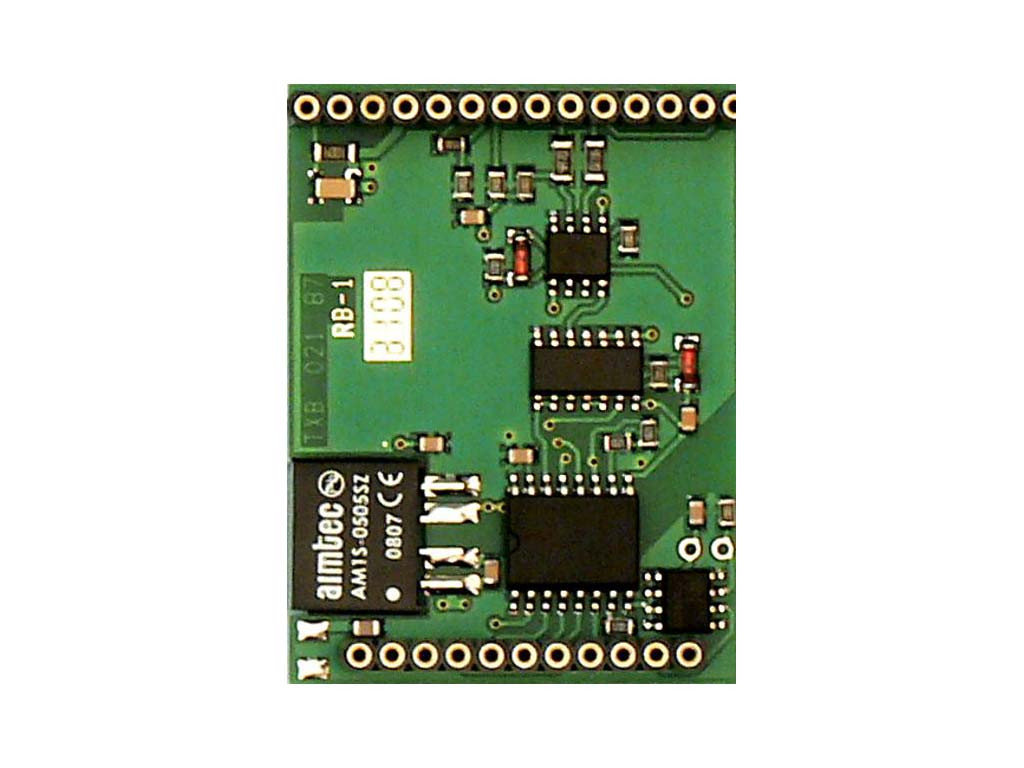

Мезонинный модуль MR-0114 для коммуникационного интерфейса RS-485

Мезонинный модуль MR-0114 для коммуникационного интерфейса RS-485

Основные характеристики

• Мезонинные модули линейки MR предназначены для установки в свободный разъем ПЛК ТС Фокстрот, который обозначен как CH2.
• Свободный разъем предназначен только для одного из указанных интерфейсов, или для дополнительных модулей входов/выходов линейки PX-78xx.
• Установка мезонинного модуля линейки MR определяет интерфейс, к которому можно в пользовательской программе определить требуемый режим коммуникации. Таким образом, с ПЛК ТС Фокстрот можно создавать разные сети на базе различных программных протоколов.

Монтаж – подключение

• Мезонинные модули устанавливаются в разъем, который находится внутри базового модуля. Для установки модуля необходимо снять защитный корпус ПЛК и установить мезонинный модуль в соответствии с инструкцией к данному модулю.
• Установкой модуля меняется назначение отдельных клемм на разъемах C1 – C9. Более полная инструкция установки представлена в руководстве по эксплуатации конкретного базового модуля ПЛК.

Назначение

• Использование того или иного мезонинного модуля необходимо в случаях, когда необходимо соединить ПЛК Фокстрот с другими системами управления посредством специальных интерфейсов и протоколов.
