Мера Р4013 для сопротивления является представителем линейки, включающей три типа изделий (Р4013, Р4023 и Р4033), отличающихся только значениями номинальных сопротивлений. Эти отличия позволяют применять тип прибора, который наиболее полно подходит к конкретной ситуации.

Назначение меры Р4013

Мера Р4013 используется в качестве меры однозначного типа, работающей с электрическим сопротивлением типа ОМЭС в любой цепи, снабженной постоянным током. Применяется как образцовая мера или рабочая мера в любой измерительной или вычислительной цепи.

Конструктивные решения

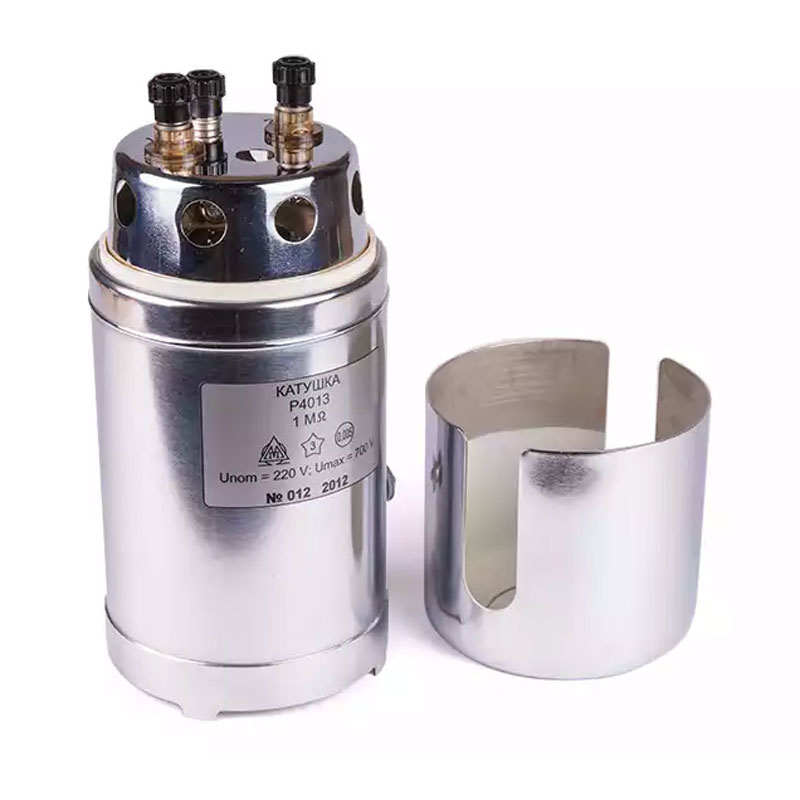

Катушка с габаритами 115*125*260 размещена в металлическом корпусе и представляет собой вертикальную цилиндрическую конструкцию. На верхней плоскости цилиндра установлены два зажима («1» и «2») для подключения тестируемой цепи, зажим заземления и расположено гнездо для термометра. Зажимы изолированы от корпуса высококачественным диэлектриком.

В качестве меры сопротивления в приборе применены измерительные катушки ОМЭС, представляющие последовательную цепочку из основного, подгоночного и переменного резистивных элементов. Последние размещены в герметизированных корпусах с двойными стенками, что обеспечивает защиту от утечек и наводок.

Наш прибор является надежным устройством высокой точности и используется в службах, связанных с проверкой и настройкой приборов контроля сопротивления.

В перечне характеристик основными параметрами являются:

  • Номинальное сопротивление катушки – 106 Ом;
  • Класс измеряемой точности у прибора 0,005;
  • Температурный коэффициент сопротивления – 10х10-6 К-1;
  • Изменяться сопротивление у катушки за 12 месяцев – менее 0,002%;
  • Напряжения на мере Uном и Uмакс – 220 и 700 В.

Параметры напряжения  характеризуют допустимую нагрузку на однозначную меру. При Uном допускается определение значения сопротивления проверяемого резистора, а при напряжении в промежутке между Uном и Uмакс может появиться дополнительная погрешность. Величина дополнительной погрешности не бывает выше 0,005%.

Изделие предназначено для работы в нормальных условиях (температура от 18 до 34°C, влажность до 80%, давление в пределах 84 – 106 кПа). Отказ может наступить в срок 24 500 часов, хотя люди выполняют необходимые требования по работе и обслуживанию. Срок службы прибора – 10-11 лет.
