Описание
Мера емкости Р597 это универсальная мера электрического показателя ёмкости.
Назначение
Мера Р597 применяется в метрологических организациях и электроизмерительных лабораториях в качестве эталона электрической ёмкости или измерительного элемента, используемого в цепях переменного тока частотой до 100 кГц.

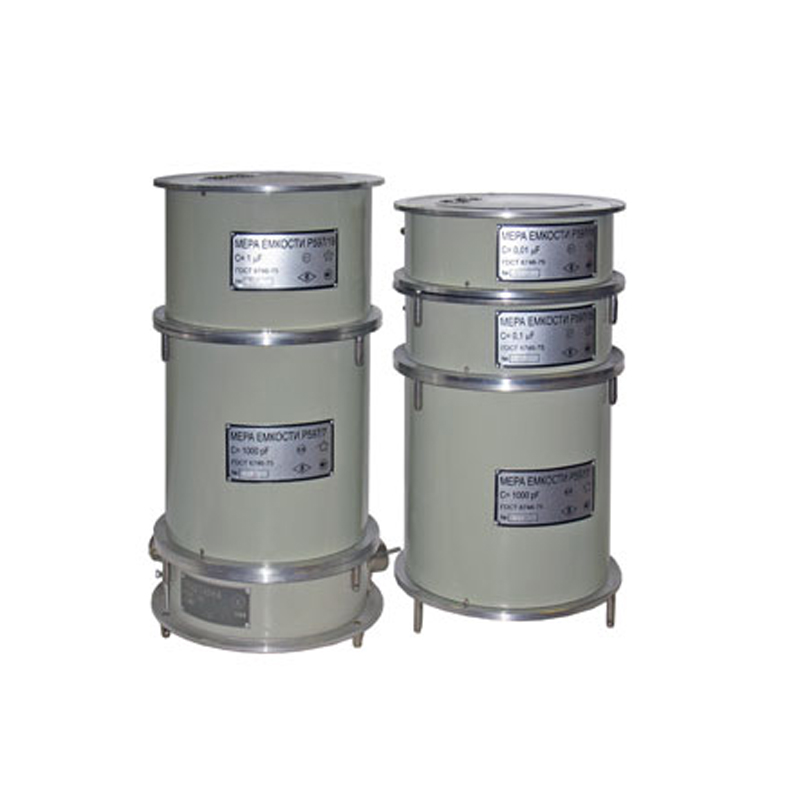

Меры производятся в металлических корпусных видах в цилиндрической форме исполнения. На верхних крышках изделий расположены электрические контакты. Подключение К597 производится с помощью подставки Р597/20.
Характеристики
Мера емкости Р597 в лаборатории выдерживают нагрузки
|
Рабочее напряжение |
Р597/1 ÷ Р597/10 |
100 В |
|
|
Р597/11 ÷ Р597/19 |
20 В |
||
|
Рабочая частота |
Р597/1 ÷ Р597/10 |
40 ÷ 100000 Гц |
|
|
Р597/11 ÷ Р597/19 |
40 ÷ 10000 Гц |
||
|
Класс точности |
Р597/1 |
0,2 |
|
|
Р597/2 ÷ Р597/10 |
0,05 |
||
|
Р597/11 ÷ Р597/19 |
0,1 |
||
|
Условия эксплуатации |
-18 ÷ +22 ˚С, влажность 50 ÷ 80 % |
||
|
Рабочее положение |
горизонтальное |
||
|
Электрическая ёмкость |
1 пФ ÷ 1 мкФ (зависит от модификации) |
||
|
Размер (диаметр×высота) |
Модели Р597/1 ÷ Р597/6/18/19 |
180×165 мм |
|
|
Модели Р597/7/8/9/10 |
180×260 мм |
||
|
Модели Р597/11 ÷ Р597/17 |
180×105 мм |
||
|
Модели Р597/20 |
200×90 мм |
||
|
Масса |
Модели Р597/1 ÷ Модели Р597/6/18/19 |
5 кг |
|
|
Модели Р597/7 ÷ Модели Р597/10 |
11 кг |
||
|
Модели Р597/11 ÷ Модели Р597/17 |
3 кг 500 грамм |
||
|
Модели Р597/20 подставка |
1кг 500 грамм |
||
