Р5025

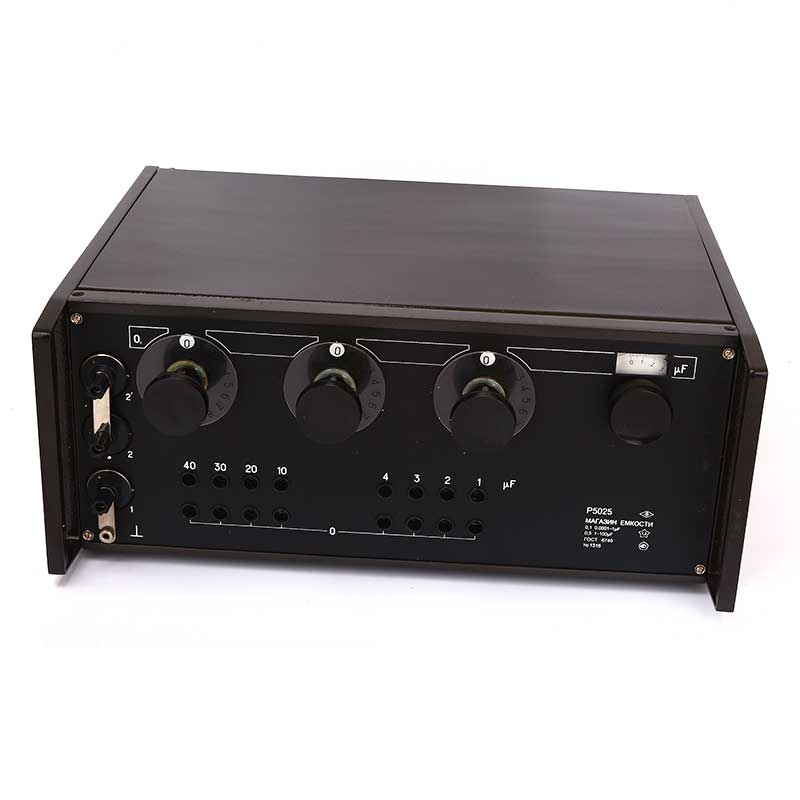

Магазин емкости Р5025 (МЕ5020) – это прибор, который применяется в качестве элементов или меры в измерительных цепях с переменным током, частота которых составляет от 40 до 60 Герц.

Особенности прибора Р5025

В магазине Р5025 можно легко установить 2 вида класса точности, которые зависят от доступных декад. Для декад с интервалом измерений 0,10 - 0,90 мкФ, 0,010 - 0,090 мкФ, 0,0010 - 0,0090 мкФ, 0,00010 - 0,00090 мкФ, класс точности составляет 0,1, а для декад с интервалом 1 - 10 мкФ, 10 - 100 мкФ, класс точности – 0,5. Диапазон изменений в емкостях магазина от начальной составляет до 111,0001 мкФ.

Климматические исполнения

Магазин емкости Р5025 выпускается заводом-производителем в двух экземплярах. Первый – это стандартный прибор, который предназначен для работы в климате с умеренным воздухом и температурой не ниже 10 градусов, но и не превышающей 35 градусов и при влажности воздуха не превышающей 80% от общей массы воздуха. Второй вид прибора Р5025 выпускается с маркировкой Т 4.1. Это значит, что устройство может применяться в условиях тропического климата с интервалом температуры 10 - 35 градусов. В отдельных случаях, очень редко, прибор может использоваться при температуре от 1 до 40 градусов, но только не более 6 часов.

Допускаемая основная погрешность (δ1 и δ2) измеряется следующим путем:

  • для декад с интервалом измерений 0,10 - 0,90мкФ; 0,010 - 0,090мкФ; 0,0010 - 0,0090мкФ; 0,00010 - 0,00090мкФ предел составляет δ1 = ±0,10(1 + 0,00320/С), где С - это значение включенной емкости;
  • для декад с интервалом 1 - 10мкФ; 10 - 100мкФ предел составляет δ2 = ±0,5.

Подключаемое напряжение

Переменное напряжение, которое может быть подключено к магазину Р5025 составляет:

  • Для декад с интервалом измерений 10 - 100 мкФ и 1 - 10 мкФ составляет 7 В;
  • Для всех других декад напряжение составляет:
    • При f ≤ 10 кГц – 100 В;
    • При f > 10 кГц – 30 В.

Габариты прибора составляют не более 21 * 36 * 490 см, вес устройства – не более 25 кг.

Диапазоны рабочих частот

Декада, мкФ

Диапазон частоты, кГц
0,00010 - 0,00090 0,040 - 1 - 15 - 60
0,0010 - 0,0090 0,040 - 1 - 15 - 60
0,010 - 0,090 0,040 - 1 - 10 - 20
0,10 - 0,90 0,040 - 1 - 2,5 - 5
1 - 10 0,040 - 1 - 2,5
10 - 100 0,040 - 0,5 - 1
