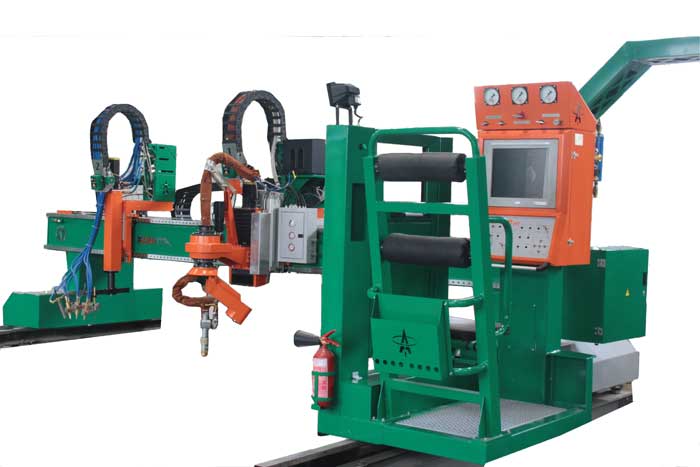

Машина с возможностью плазменной резки фасок «Комета ПВБ»
Описание
Машина с возможностью плазменной резки фасок «Комета ПВБ» предназначена для фигурного раскроя листовой низкоуглеродистой стали и ее сплавов, а также цветных металлов со возможностью резки фасок.
Область применения
Машина широко используются на промышленных предприятиях в заготовительном производстве. Машина может использоваться как самостоятельное изделие с индивидуальным обслуживанием, так и в составе поточно-механизированных линий при соответствующем обеспечении.
Ротационная плазменная режущая головка предназначена для наклона резака для обеспечения скоса на детали для получения сварочной фаски под дальнейшую сварку.
| Параметры | Значение |
| Ход по оси Z | 200 мм |
| Ход оси U | ± 60 град |
| Ход оси С | ± 600 град |
| Тип эл. двигателей | BrushLess |
| Габарит блока | В-1380мм;Д-820мм;Ш-270мм |
| Исполнение | Герметичное IP42 |
| Датчик поиска листа | индуктивный |
| Датчик сканирования | электродуговой |
| Точность поддержки высоты | +/- 0,1 мм |
| Тип плазмотрона | По заказу |
| Защита от излома | пневмомуфта /магнитомуфта |
| Защита от излучения | Защитный кожух |
| Вес ротационной головки | 86 кг |
| Характеристика | Величина |
| Ширина обрабатываемого листа, мм | 2500* |
| Длина обрабатываемого листа, мм | 6000* |
| Вертикальный ход перемещения резака, мм | 160 |
| Размер колеи рельсового пути, мм | 3300 |
| Количество суппортов и технологическая оснастка | 1 плазменный |
| Диапазон разрезаемых толщин при плазменной резке, мм | 2-25(35) |
| Ход оси U, наклон плазменного резака | ± 60о |
| Точность получаемых заготовок по ГОСТ 14792-80 | П 1122 |
| Точность воспроизведения заданного контура , мм | ± 0,25 |
| Точность позиционирования по координате Z, мм | ± 0,5 |
| Скорость перемещения машины, мм/мин | 50-12 000 |
| Скорость холостого хода машины, мм/мин | 12 000 |
| Машина оснащена системой ЧПУ: система управления пульт управления | CNC 4000 на машине |
| Напряжение питания машины | 3х380 В, 50 Гц |
| Номинальная продолжительность включения, % | 100 |
| Расположение разрезаемого листа | Раскройный стол |
| Стабилизация расстояния между резаками и разрезаемым листом | Автоматическая, с возможностью перехода на ручную |
| Потребляемая мощность машины для термической резки, кВт (без учета электропитания компрессора и источника плазмы) | 2 |
| Масса машины для термической резки листового металла, кг | 4490 |
